ArduinoUNO开发板配套防护外壳结构

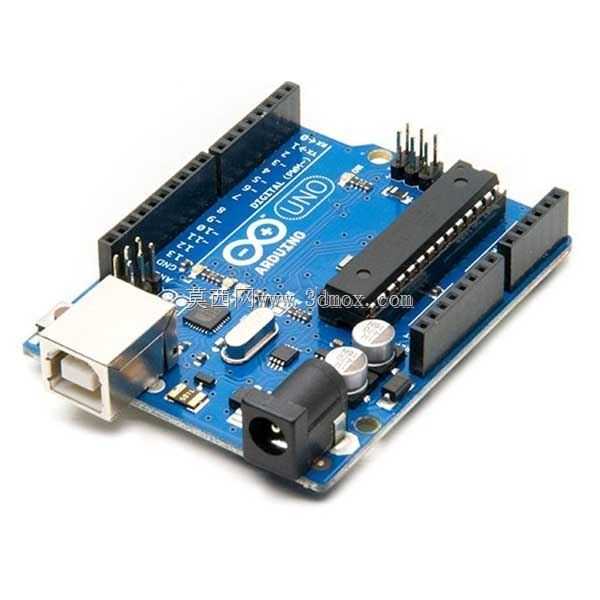

　　这套结构围绕Arduino UNO开源开发板的实际装机使用场景搭建，日常嵌入式调试、教学实验台搭建、小型创客项目原型验证、工位长期通电运行都能适配。裸板直接放置在桌面时，背面焊盘容易被金属碎屑、散落螺丝短接，插拔USB线时电路板也会被带着移位，侧边排针长期裸露还容易被磕碰弯折，外壳的核心作用就是把整板完全包覆，只留出接口操作空间，解决裸板使用里的常见防护问题。

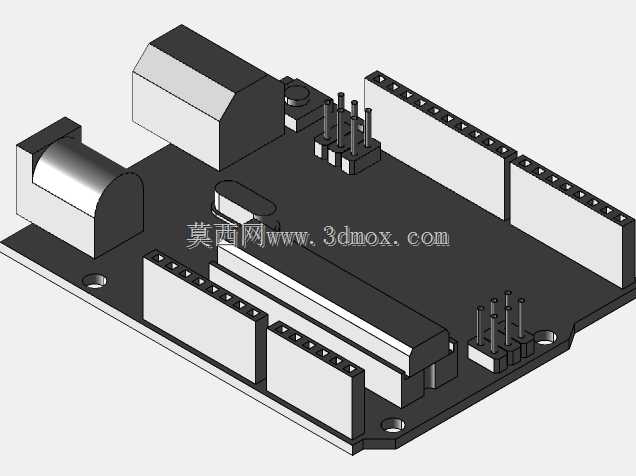

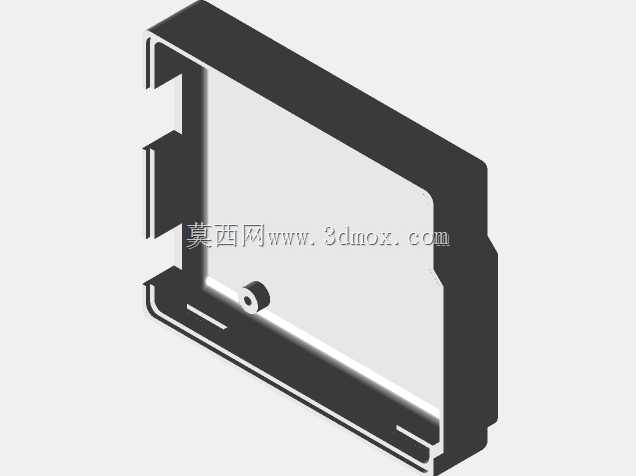

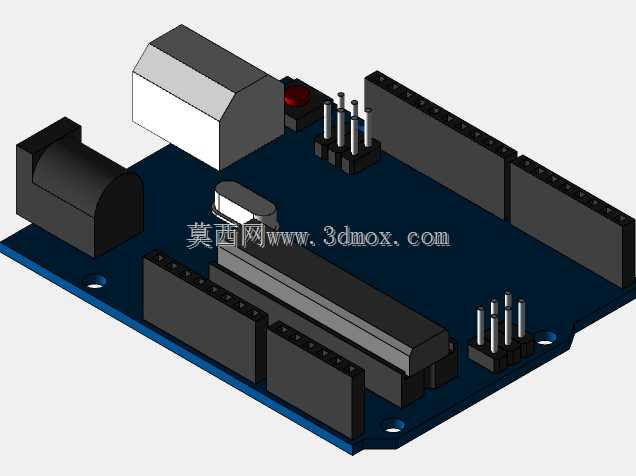

　　建模阶段先对照开发板的实体轮廓做基准定位，板体四周的安装孔位、USB-B接口的凸出高度、直流电源插座的外伸尺寸、侧边排针的排布间距全部提前预留间隙，底壳内部做了几处高度1.2mm的限位支撑柱，电路板放上去之后焊盘不会直接贴在壳底，留出的空隙可以避免焊点摩擦壳体，也给板底少量发热元件留出散热流通空间。上盖和底壳的配合没有采用额外螺丝锁紧的方案，侧边设计了多组弹性卡扣，扣合之后沿板体长边、短边都有均匀的压紧点，徒手就能拆开，调试时需要更换跳线、触碰板载按键也不用反复拧紧固件。

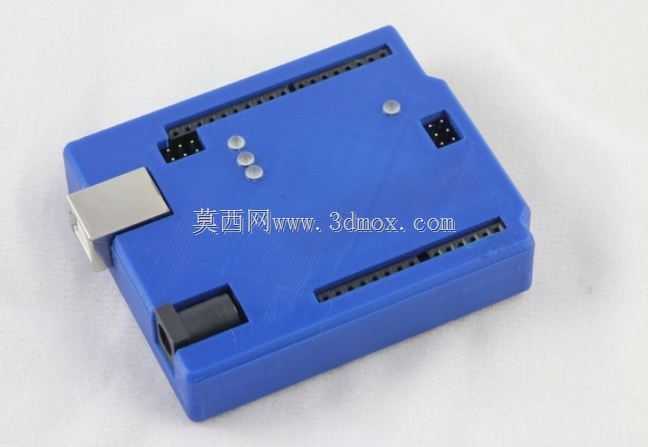

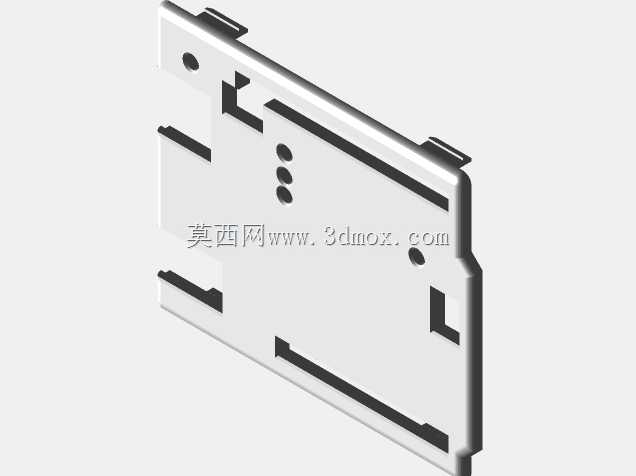

　　外壳的接口开口完全对齐板载外设位置：USB接口处开出通槽，插拔数据线时不会被壳体边缘挡住；直流电源口、复位按键位置都做了对应避让，不需要拆开外壳就能直接操作；侧边排针区域可以根据使用需求选择全开槽露出引脚，方便插杜邦线，也可以加装挡边只引出常用端口，减少误触概率。外形整体随开发板轮廓做圆角过渡，没有尖锐棱角，3D打印制作时不需要添加支撑，壳体壁厚取1.8mm，兼顾打印成型速度和日常抗摔强度，叠放在实验台器材堆里也不会轻易被压裂。

　　安装边界方面，外壳整体长宽比开发板单边多出2.5mm余量，底壳四角预留了沉头孔，既可以直接放在桌面使用，也能穿过螺丝把整套带壳开发板固定在机器人底盘、实验面板、设备控制柜的预留安装位上，壳体内侧所有加强筋都避开了板上晶振、电容等较高元件的投影区域，合盖后不会出现压件顶壳的问题，壳体表面预留的平面区域还可以粘贴项目标识标签，方便多套原型设备区分管理。
