金属管材焊接路径模拟三维设计作品

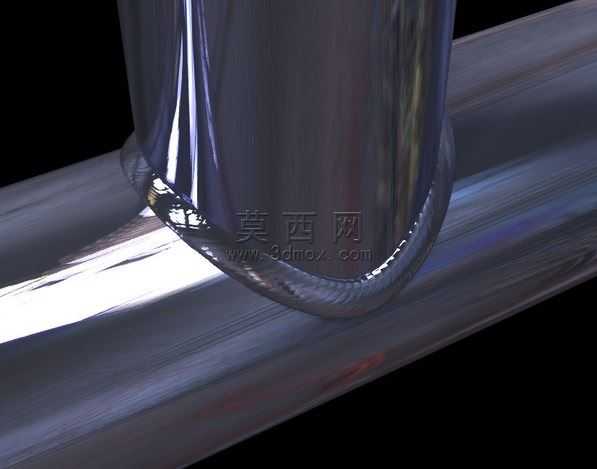

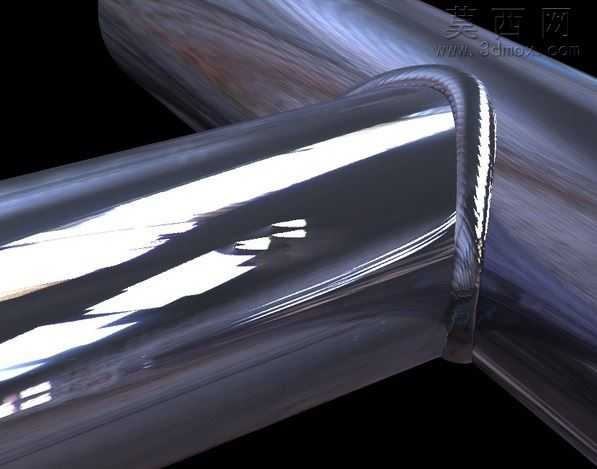

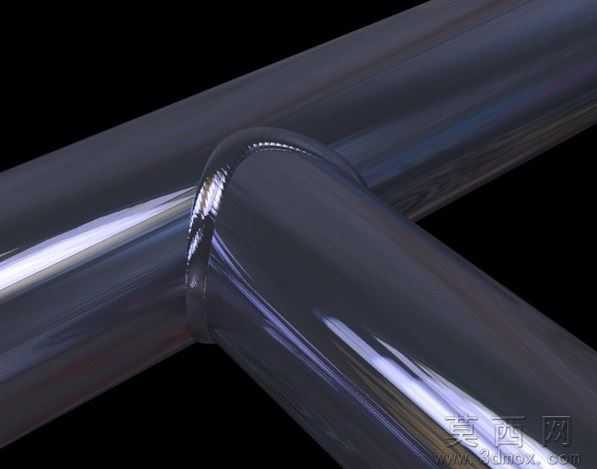

本三维设计作品围绕金属管材焊接作业的路径模拟需求展开，依托三维建模软件完成全流程构建，核心目标是在贴近真实焊接作业的框架下还原焊接路径的生成逻辑与呈现效果。建模阶段首先完成两根相交金属圆管的基础结构搭建，严格参照工业常用管材的尺寸比例设定管径、管壁厚度与相交角度，确保基础构件的几何精度符合实际焊接工况的参数要求，避免因基础模型偏差导致路径模拟失真。材质与渲染环节针对金属管材的表面特性进行精细化调整，为管材主体赋予高反光的冷轧金属材质，通过调整粗糙度、金属度参数还原金属表面冷硬光洁的质感，同时添加细微的表面划痕与环境反射效果，让管材呈现出真实工业金属件的视觉特征；针对焊缝区域则单独设置材质参数，模拟焊接后焊缝表面的熔融纹理、凹凸质感与细微的色泽变化，通过光影层次区分焊缝与母材的视觉差异，让焊接路径的呈现更加直观可辨。结构设计上重点还原焊接路径沿管材相交相贯线的走向特征，精准匹配相贯线的空间曲率变化，让模拟的焊接路径完全贴合管材相交的焊缝位置，还原实际焊接作业中焊枪需要遵循的运动轨迹，路径的宽度、起伏高度均参照常规电弧焊的焊缝成型参数设定，确保模拟效果具备工艺参考价值。设计思路层面，作品以服务焊接工艺预演为核心出发点，摒弃冗余的装饰性结构，聚焦焊接路径本身的空间形态与呈现效果，通过写实的渲染效果让观看者能够直观理解管材相贯位置的焊接轨迹特征，可用于焊接作业前的路径规划参考、焊接教学演示场景，帮助相关人员快速理解相贯线焊接的路径走向逻辑，降低实际焊接作业中路径偏差导致的焊接缺陷概率，整个模型在保证视觉写实度的同时，兼顾了焊接工艺层面的实用性，还原了真实焊接场景中焊缝与母材的结合状态。
