25米角钢桁架通信信号塔结构

　　通信塔架在城乡无线覆盖、专网组网、应急通信补点中承担天线承载与信号挂高任务，本模型对应一座约25米高的自立式角钢桁架塔，整体采用四棱锥收分轮廓，底部根开较大，向上逐步收拢，顶端设置天线抱杆及平台预留位置，适合挂载移动通信天线、微波设备、小型避雷针与馈线走线构件。

　　从结构受力看，塔架以四根主角钢作为主要竖向传力路径，塔身通过多层水平横担、斜向腹杆和交叉支撑形成空间桁架。风荷载作用于天线、平台和塔身杆件后，先由局部支撑传递到水平层，再经斜腹杆分解为轴向拉压力，最终汇聚至主角钢并传入底部基础。相比单管塔，桁架形式迎风面积小、杆件受力明确，也便于在山区、厂区、园区等运输条件受限的场地分段拼装。

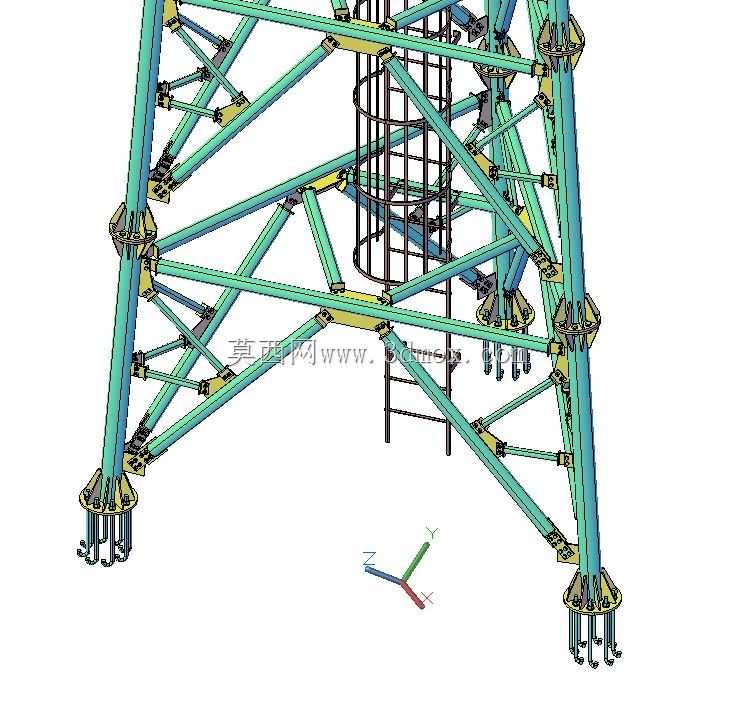

　　建模时需要重点控制塔身分段与节点关系。主角钢沿高度方向按节间布置，横材与斜材在节点处交汇，螺栓连接位置应保留足够的装配间隙；若用于深化设计，还需在节点板、螺栓孔、脚钉、爬梯和馈线支架处补充细节。塔体底部四个塔脚应与混凝土基础预埋件或地脚螺栓对应，安装边界不仅要看塔底根开，还要核对基础顶面标高、地脚螺栓间距、塔脚法兰方向以及施工吊装时的临时支撑空间。

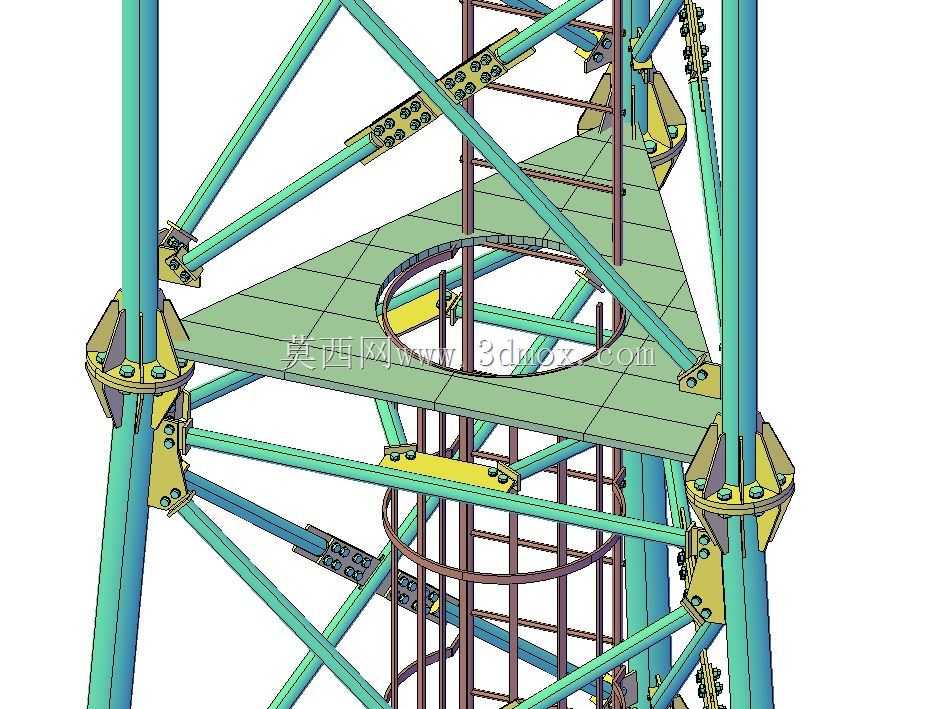

　　实际选型中，25米挂高常用于郊区村镇、道路沿线、工矿厂区和小型基站场景。设计思路不是单纯追求塔高，而是在天线挂高、覆盖半径、塔顶位移和用钢量之间取得平衡。塔身平台宜服务于天线维护与方位角调整，爬梯和护圈需沿塔架内侧或外侧连续布置，馈线卡具则应顺着主角钢走向固定，避免线缆在风振中自由摆动。

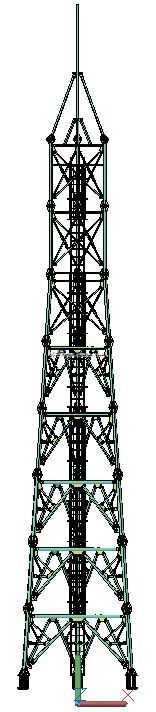

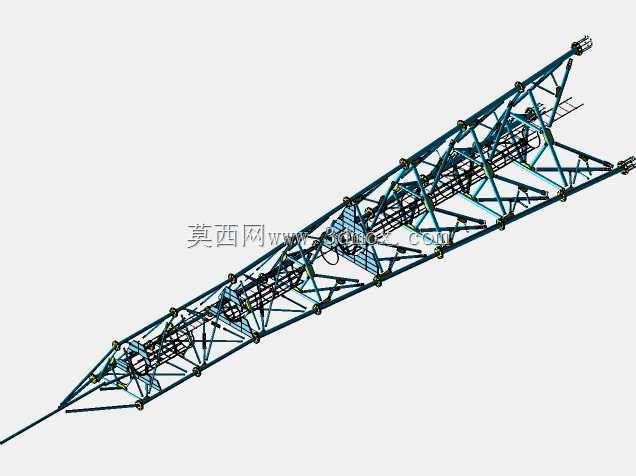

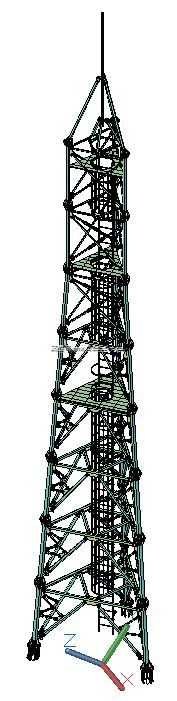

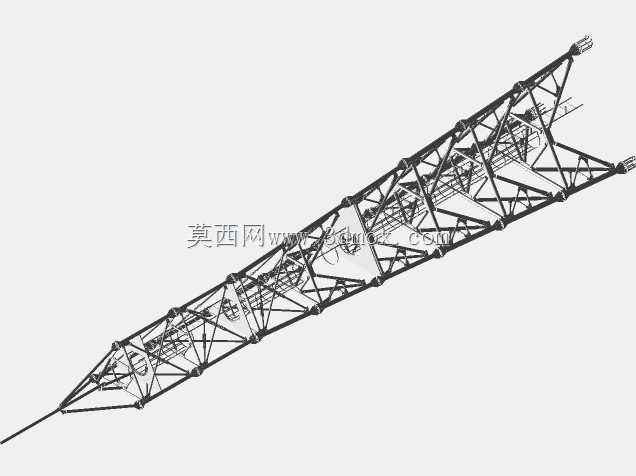

　　三维结构表达上，模型清晰呈现了塔架的空间杆件关系、收分斜率、层间间距和顶部杆段，可用于通信站场布置校核、塔型方案比对、基础占位确认以及钢结构装配示意。工程人员在复用该结构时，应结合当地基本风压、地震烈度、天线迎风面积和覆冰条件复核杆件规格，不能仅凭外形确定塔架承载能力。
