双工位商用无烟烧烤操作台结构设计

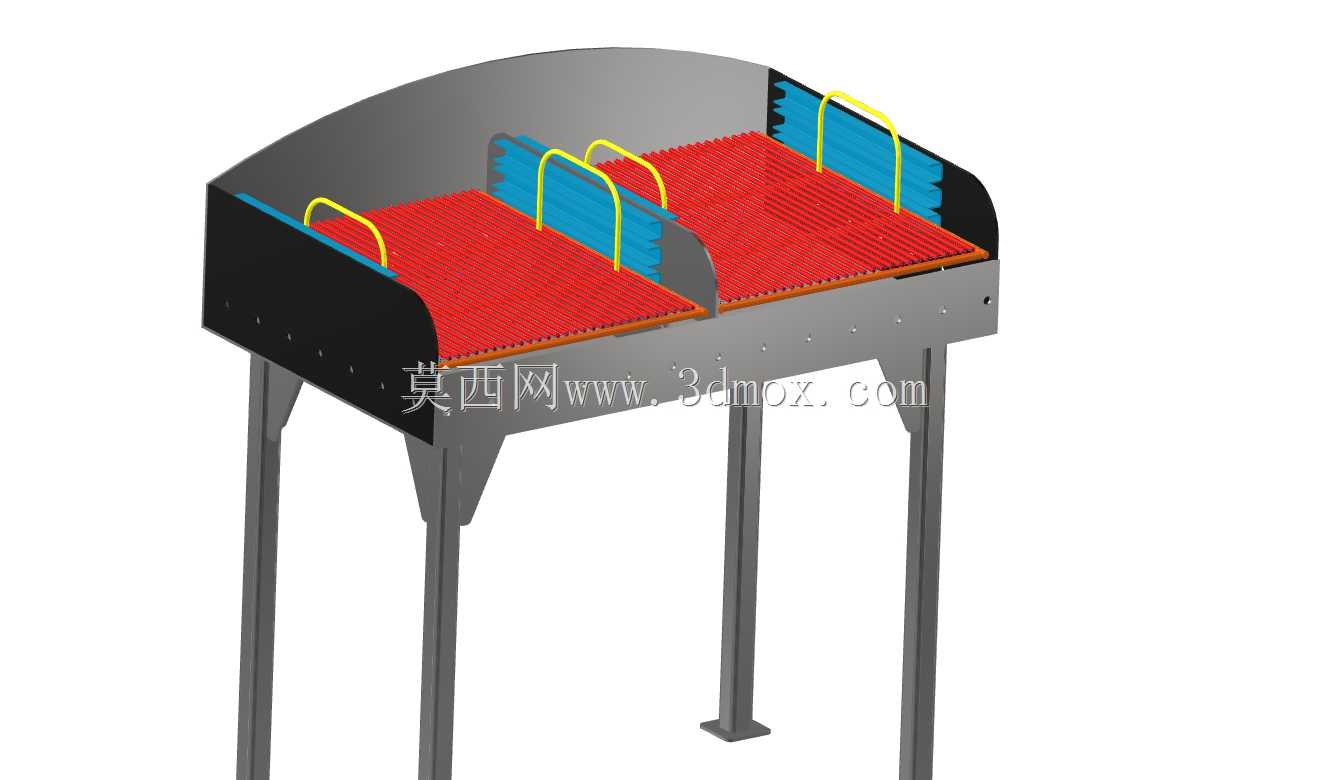

　　这套双工位烧烤操作台面向餐饮门店后厨、夜市排档、户外团建及流动摆摊等高频烤制场景，核心解决传统单炉烤位拥挤、油烟四散、操作面高度不合理以及炭火收纳混乱的问题。整体台面按1000mm×600mm的操作边界规划，两个独立烤区左右对称布置，中间以蓝色竖向隔板分隔，既避免两名操作人员手肘相互干扰，也能对相邻烤位的炭火与食材形成物理隔离，降低串味与油滴飞溅的交叉影响。

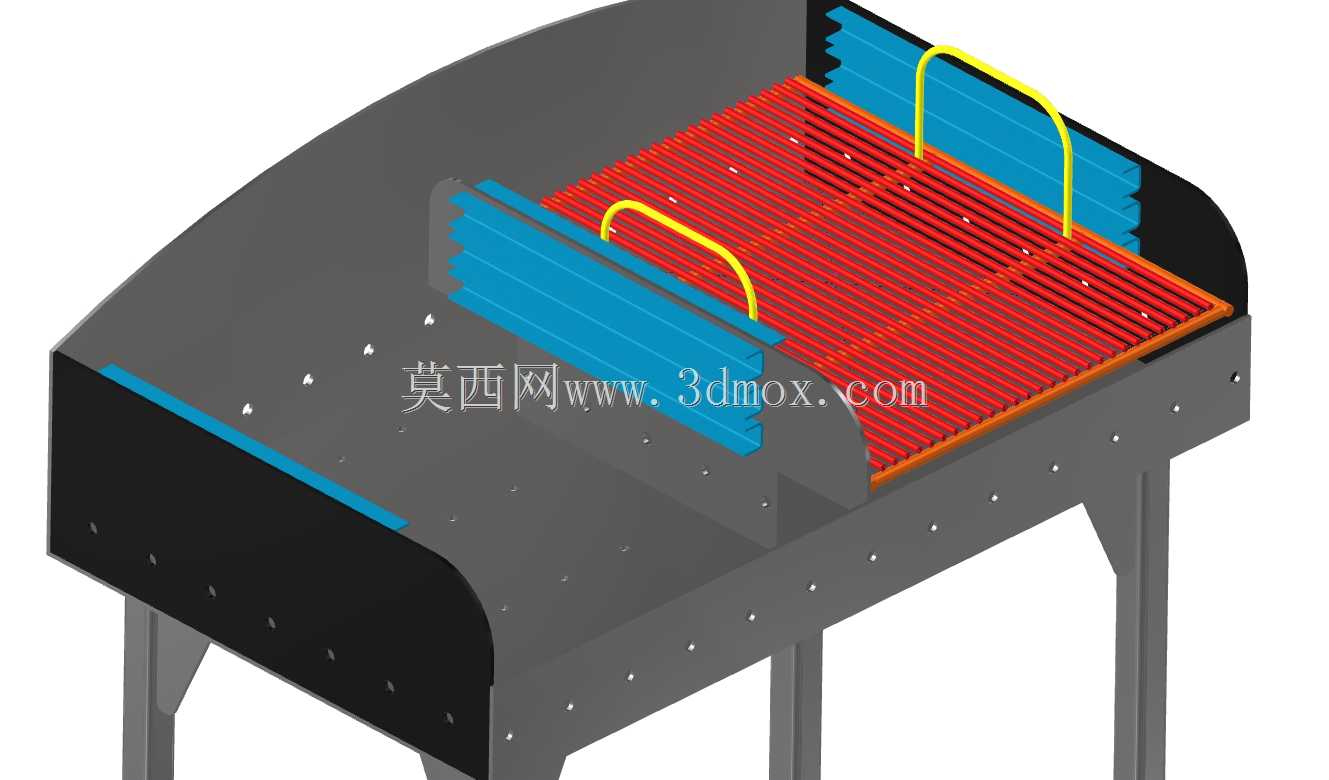

　　烤面采用红色格栅式承载结构，栅条间隙经过权衡：间隙过小会积存油污、阻碍热量向上传递，间隙过大则容易使细小食材或签子端头滑落。格栅下方预留炭盆或电加热管安装空间，支撑边框采用折边钣金件，四周留出沉头螺钉安装孔，便于格栅磨损后单独拆卸更换，而不必整体报废台体。台面后侧设置弧形挡烟背板，板材沿长边弯成半围合形态，能够引导油烟向后方或指定排烟口流动，减少直扑操作人员面部的情况；背板与台面采用螺栓连接，运输时可放平包装，现场再快速拼装。

　　烤区前方的黄色U形提手是结构设计中的细节亮点。提手跨接在隔板与背板附近，表面做圆滑弯折，既可以作为烤网或炭盆抽取时的握持辅助，也能在高温区域附近形成视觉警示，提醒操作人员避免直接触碰内侧钣金。蓝色隔板不仅承担分区作用，其下部还可作为导油或挡风结构，配合台面前沿的微倾折边，让刷料滴落的油脂沿设定路径汇集，减少在地面形成油污。

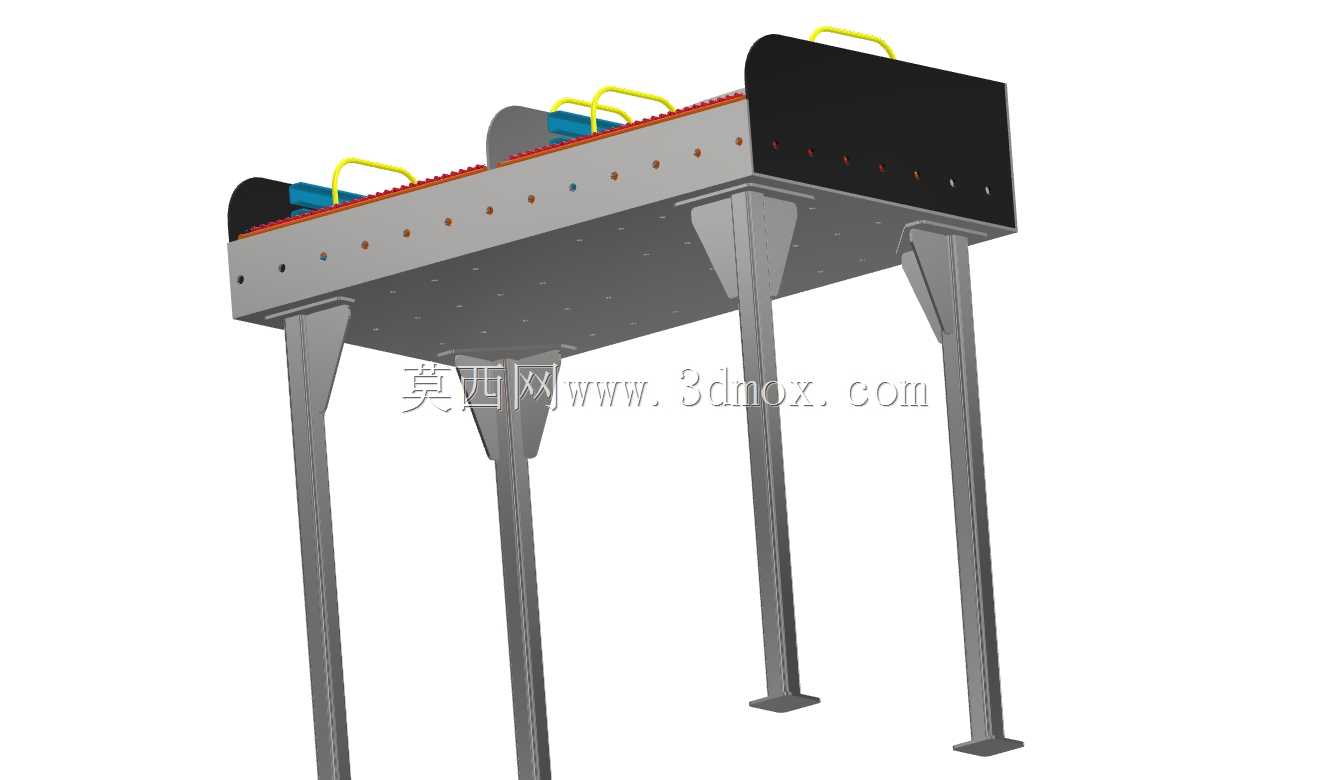

　　支撑系统采用四根独立立式支腿，腿件为型材或折弯焊接结构，上端与台面框架通过三角加强板连接，抵抗翻扳力矩；支腿底部设置方形脚板，增大与地面的接触面积，在不平整的户外场地可通过垫片调整水平。操作台高度按人体站立烤制姿态设定，使操作人员长时间翻串、刷酱时手腕与肩部保持相对放松的角度。

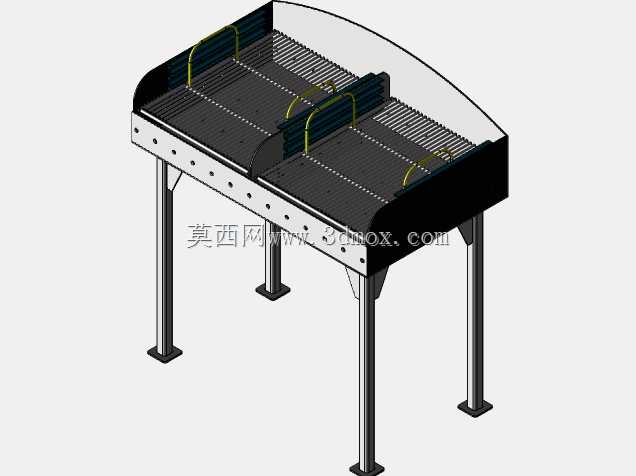

　　从建模逻辑看，台体主体以钣金折弯、焊接和螺栓装配为主，弧形背板、隔板、格栅、提手与支腿分别建立独立零件，便于在工程中展开下料、核对焊缝位置并生成装配关系。安装时需重点确认台面外形占地、后侧挡烟板与墙面或排烟罩的净距，以及支腿脚板的固定空间；若接入门店集中排烟系统，还应在背板后方预留风管对接位置。整体结构没有复杂传动机构，设计重点集中在耐热、易清洁、模块化更换和多人协同操作上，能够为商用烧烤设备的选型、出图与二次改型提供清晰的三维结构依据。
