壁挂式远程通讯控制机柜外壳

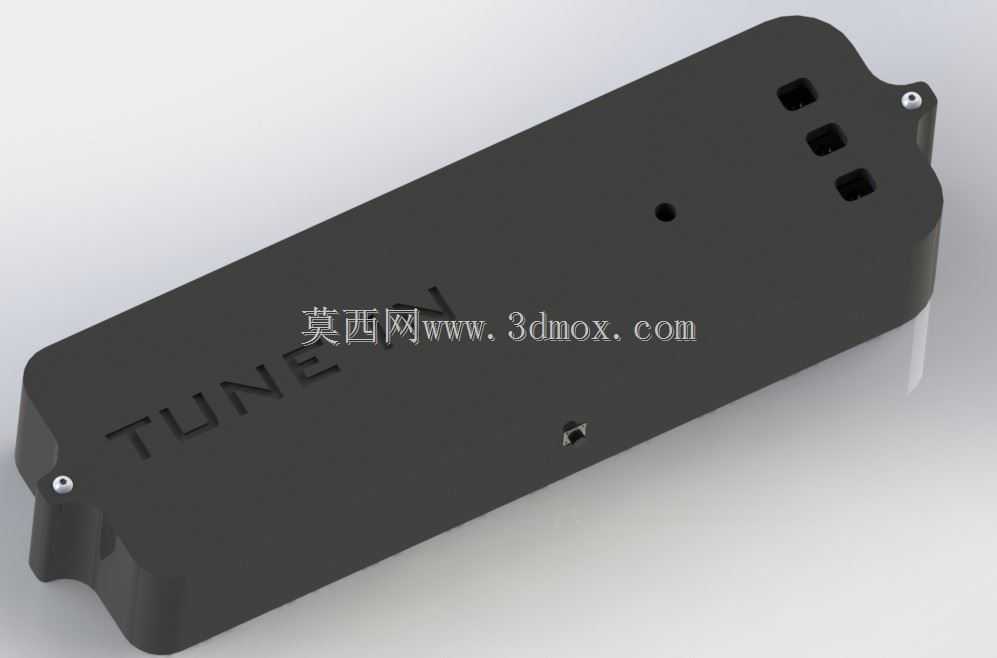

　　这套壳体结构面向分布式远程通讯终端的现场部署需求，常见于楼宇弱电井、厂区设备侧、户外机柜旁侧的信号采集与远程控制节点，承担内部通讯板卡、电源模块、接线端子的物理防护与安装承载作用。整体采用长条形扁平布局，壳体轮廓做了全周圆角过渡，既规避注塑成型时尖角处的应力集中，也避免现场安装运维时锐边划伤线缆与操作人员。壳体两端预留沉头安装孔位，可直接通过螺钉壁挂固定在墙面、设备机架侧板或者安装背板上，安装孔周边做局部加厚凸台，锁付螺钉时不会让壳体侧壁产生凹陷变形。

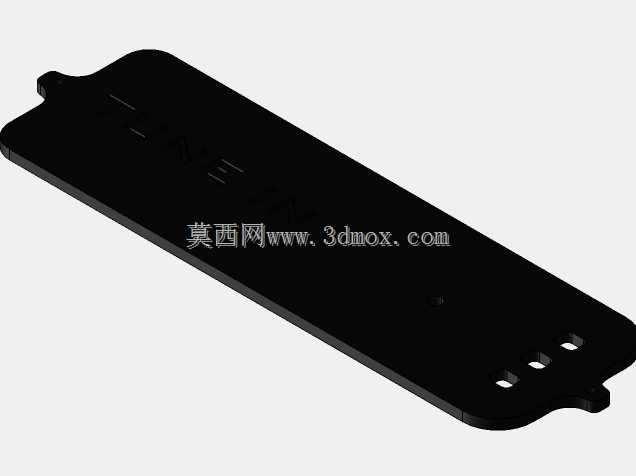

　　从接口布局来看，壳体一端排布三个方形开孔，对应网口、串口或者航空插头的外露安装位，开孔周边预留平整贴合面，配套接口法兰可以直接贴装在壳体内侧，密封胶圈压紧后能够满足常规室内防尘防溅要求。壳体板面单独预留小圆孔，可作为状态指示灯透光孔、复位按键孔或者天线引出孔，侧部的小型开孔适配电源进线或者接地端子的装配。壳体表面预留品牌标识浮雕区域，字符直接在模具上成型，后期无需额外丝印，长期使用不会出现标识磨损脱落的问题。

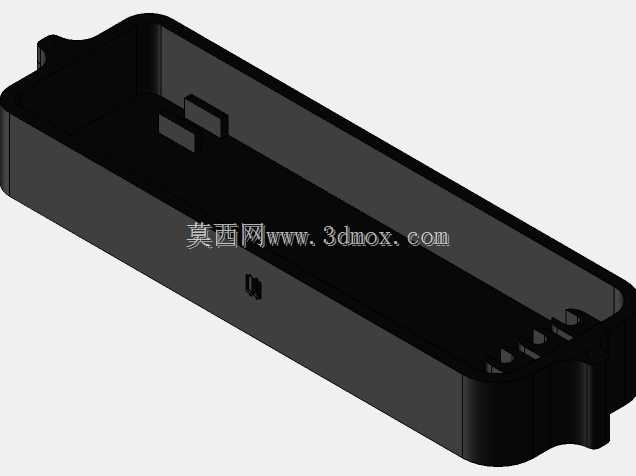

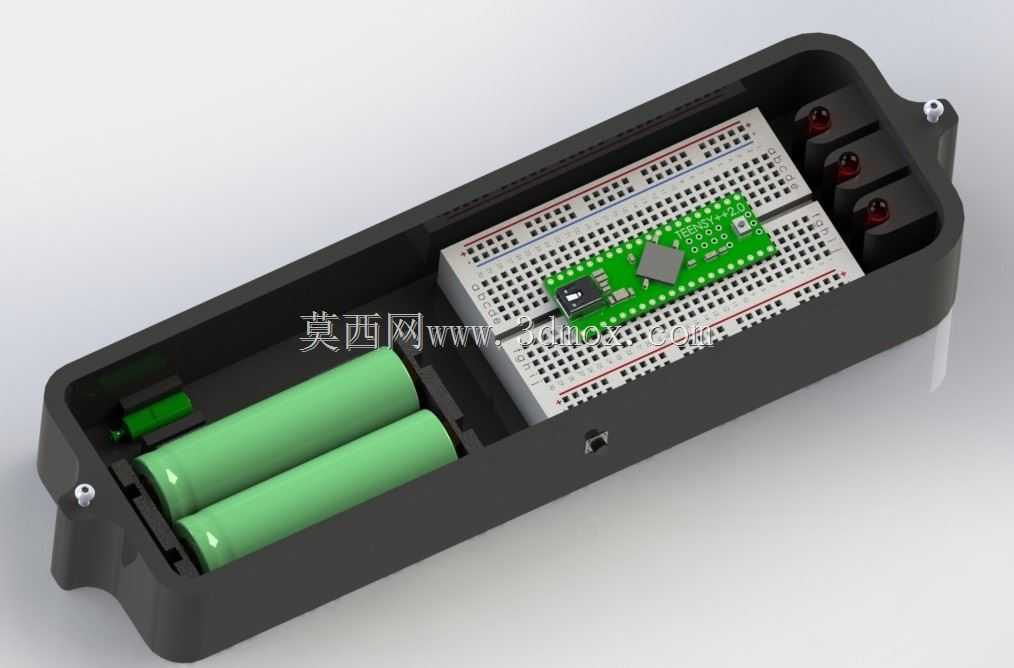

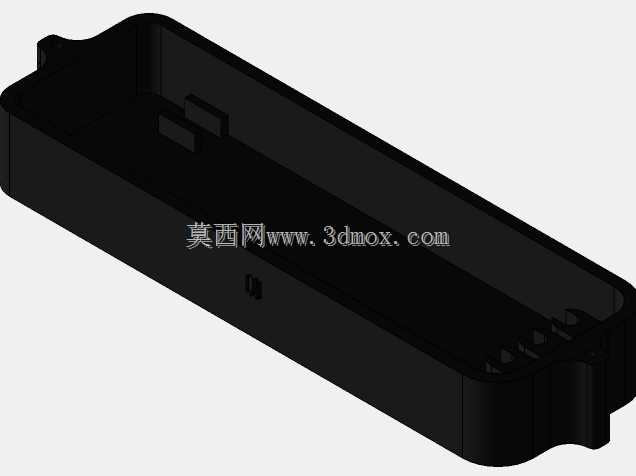

　　设计阶段优先考虑注塑成型的工艺可行性，所有侧壁均预留均匀拔模斜度，壳体壁厚全程保持一致，避免厚薄突变导致注塑后出现缩痕、翘曲变形。内部空间沿长度方向规划了多组PCB安装柱，螺丝柱高度统一，板卡装入后和壳体内壁保留足够间隙，避免板卡焊点直接触碰壳壁造成短路，同时预留走线空间，电源线与通讯线可以分区域排布，减少信号干扰。壳体上下盖采用止口配合结构，合盖后止口互相嵌合，既可以提升整体壳体的刚性，也能阻挡粉尘从拼接缝隙进入内部，四周的固定孔位对齐后锁付螺钉即可完成整机组装，装配工序简单，适合批量生产。

　　外形的窄长比例适配狭窄安装空间，在弱电井、设备夹缝这类可用宽度有限的场景中，无需占用过大的安装面积，两端的安装孔跨距经过合理设置，固定后壳体承重分布均匀，即便内部搭载电源模块与通讯板卡，长期悬挂也不会出现中部弯折变形。壳体边角的异形让位结构，专门避让安装位附近的管线、凸起结构，现场部署时不需要额外切割改造周边设施。整套结构把接口防护、安装固定、板卡承载、成型工艺几方面需求整合在同一壳体上，能够直接作为远程通讯终端的外包防护件使用。
