奥迪乘用车五辐抛光合金轮辋结构

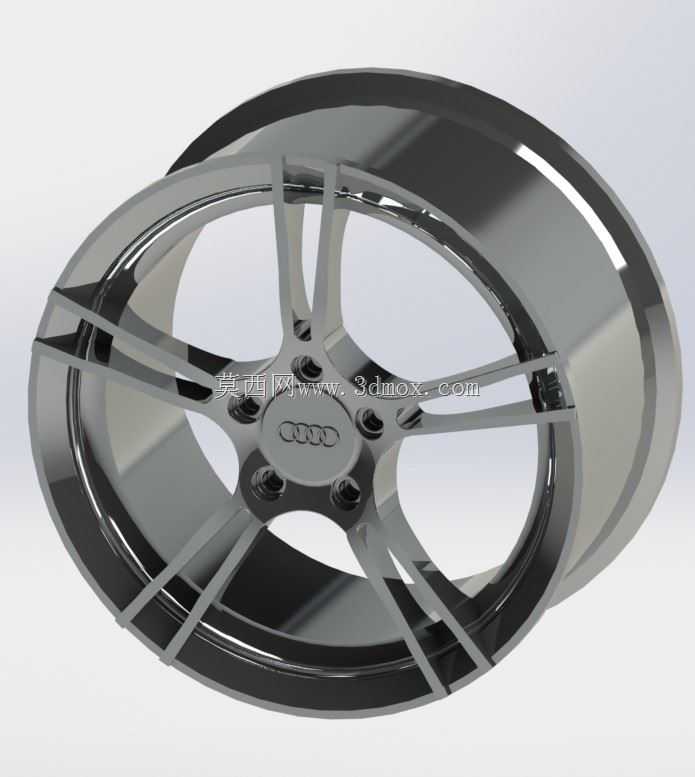

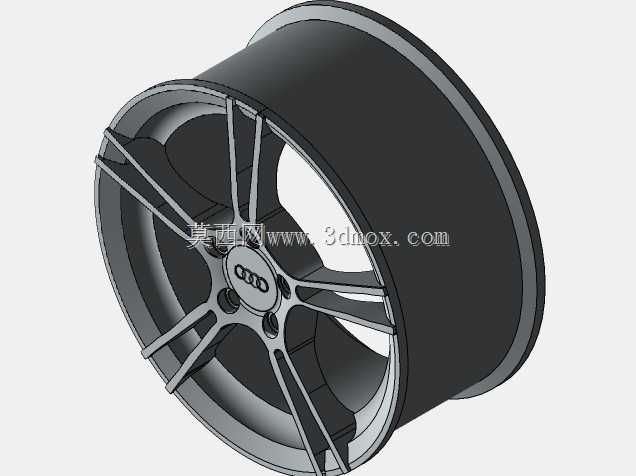

　　这套轮辋结构面向乘用轿车底盘行走系统，主要用于承载轮胎、传递制动力与驱动力，并在转向时维持轮端几何关系。模型把轮圈、轮辐、中心安装座、螺栓孔和气门嘴周边区域作为一个整体来表达，外观采用亮面金属质感，能够直观反映抛光铝合金轮毂在整车外饰中的视觉效果。

　　从实际装车边界看，轮辋外侧为连续环形轮缘，内侧形成容纳轮胎胎圈的槽道，轮缘圆角和胎圈座位置需要保持连续过渡，避免装配轮胎时出现局部应力集中。中心区域设置奥迪标识所在的安装平面，周围布置五个螺栓孔，孔位围绕中心轴线均布，适合与对应车型的轮毂轴承座、制动盘和转向节装配面配合。建模时应重点控制螺栓孔分布圆直径、中心孔直径、轮辐安装面厚度以及轮辋宽度，这些尺寸直接决定轮胎匹配、制动系统避让和轮距变化。

　　轮辐采用五组双肋式分叉造型，每组辐条从中心座向外缘展开，形成较宽的视觉面，同时在辐条之间保留较大的镂空区域。这样的布局不只是造型需要，也给制动盘散热留出气流通道。车辆制动时，卡钳和制动盘产生的热量可以通过辐条间隙向外散出，减少热衰减对制动稳定性的影响。设计过程中，辐条与轮圈交接处通常需要加大圆角，使路面对轮胎的冲击能够沿辐条平滑传递到中心安装区，而不是在窄截面位置形成突变载荷。

　　在结构校核思路上，轮辋需要同时考虑垂直承载、转弯侧向力、起步和制动扭矩以及螺栓预紧力。中心座平面承担与车轴法兰的贴合作用，若平面度不足，高速旋转时容易产生跳动；螺栓孔周围则要保证足够壁厚，以承受反复交变载荷。轮辋外缘虽然主要负责固定轮胎，但在经过坑洼路面或路肩冲击时，轮缘会受到侧向挤压，因此唇边截面不能只按外观厚度处理，应保留合理的成形余量和强度储备。

　　该模型适合用于汽车外观方案评审、轮毂造型比对、底盘装配干涉检查以及渲染展示。使用时可把轮辋放入整车悬架总成中，检查其与制动卡钳、减振器、转向拉杆和翼子板内板之间的间隙；也可围绕轮胎断面、偏距和中心孔位置继续完善装配关系。对于三维建模人员而言，这类回转体与复杂辐条结合的零件，适合通过旋转特征建立轮圈基础轮廓，再以阵列方式完成五辐结构，并在关键交接位置补充圆角和拔塞式过渡，从而保证几何形态既符合视觉设计，也贴近真实轮毂的制造与装配逻辑。
