弹性联轴器结构三维设计作品

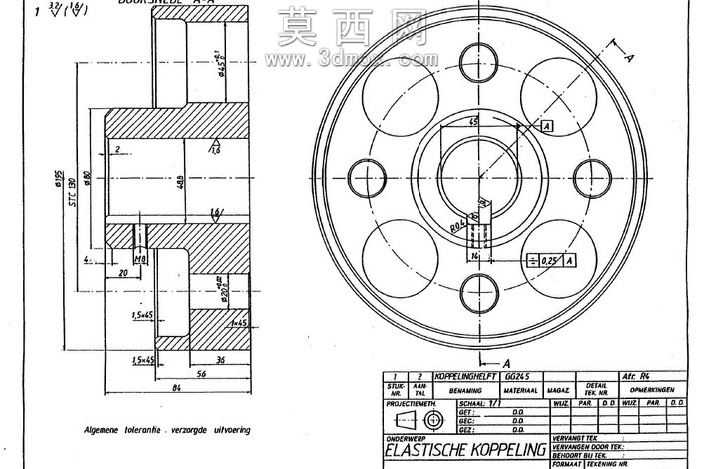

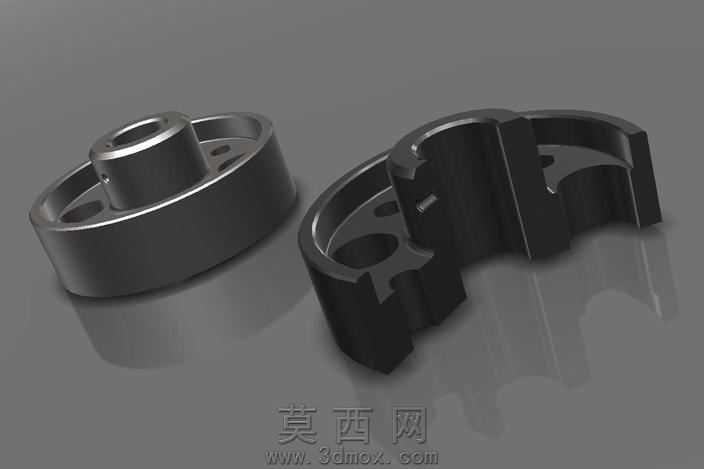

本作品为弹性联轴器的三维建模设计成果，建模阶段依托主流三维设计软件完成全参数化构建，首先针对弹性联轴器的两半联轴主体、弹性嵌合结构、中心轴孔、定位销孔等核心结构进行尺寸标定，严格遵循机械传动部件的设计规范，确保各装配结构的公差配合符合实际使用要求。建模过程中先绘制半联轴节的二维截面草图，通过旋转、拉伸、切除等基础特征命令构建主体轮廓，再针对联轴节上的减重孔、嵌合卡槽、定位凹台等细节结构进行精细化特征处理，保证两半联轴节的嵌合结构能够完全匹配，实现扭矩传递过程中的缓冲补偿功能。材质设置阶段，针对金属材质的半联轴节主体赋予哑光金属材质，调整材质的反射率、粗糙度参数，模拟铸钢或铝合金零件的真实表面质感，对嵌合接触部位的边缘做细微的倒角处理，还原实际机加工零件的工艺特征，避免尖锐棱角带来的不真实感。渲染阶段采用工作室布光方案，设置主光源、辅助光源与环境反射光，多角度打光突出零件的结构轮廓与材质质感，通过柔和的阴影效果增强模型的立体感，清晰展现两半联轴节拆分状态下的结构形态，让观看者能够直观理解弹性联轴器的装配关系与工作原理。设计思路上围绕弹性联轴器的核心功能展开，在保证结构强度满足传动扭矩要求的前提下，通过合理的卡槽结构设计实现弹性缓冲效果，可补偿两轴之间的径向、角向与轴向偏移，同时兼顾零件的加工工艺性，所有结构均符合常规机加工的生产要求，无难以实现的异形结构，整体模型结构完整、细节丰富，可用于机械原理教学、传动结构演示、产品设计参考等多种场景。
