高速直柄麻花钻切削刀具结构

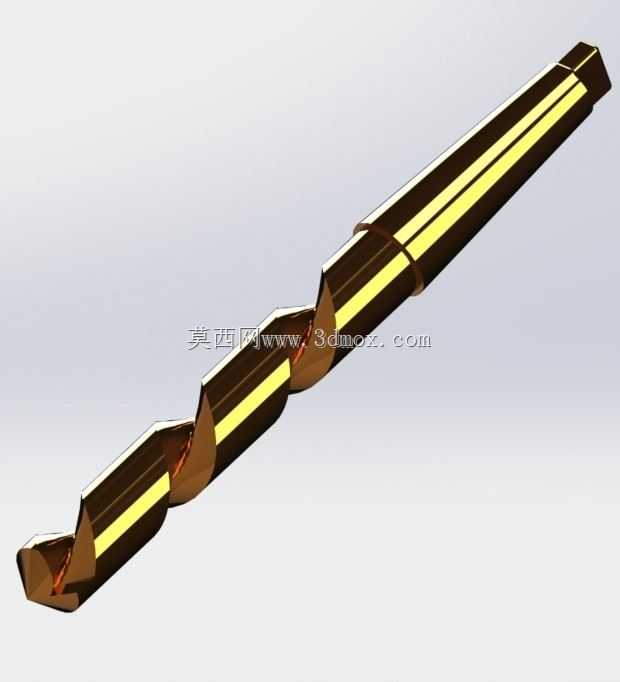

　　直柄麻花钻是金属切削加工中使用频率极高的孔加工刀具，常见于普通钻床、立式加工中心、手电钻、台钻以及多轴钻孔专机的作业场景。该模型围绕标准麻花钻的实体形态展开，完整呈现了柄部、颈部、工作部、螺旋槽、主切削刃、横刃和刀尖倒角等关键结构，能够用于刀具结构认知、工装装配校核、加工动画演示以及钻孔工艺方案沟通。

　　从实际用途看，这类钻头主要承担实体材料上的通孔或盲孔加工，适用对象覆盖碳钢、合金钢、铝合金、铜件及部分非金属板材。刀具工作时依靠主轴带动旋转，两条主切削刃沿孔底连续切除材料，螺旋槽则在钻削过程中为切屑提供向外排出的通道，同时便于切削液进入切削区域。模型中螺旋槽采用连续变截面形态，槽底圆弧与刃带过渡自然，能够反映真实钻头在排屑空间和刃部刚性之间的平衡关系。

　　结构设计上，直柄部分用于被钻夹头或弹性筒夹夹持，其外圆轮廓需要保持较高同轴度，否则高速旋转时容易产生径向跳动，进而造成孔径扩大、孔壁粗糙度下降和刃口崩损。工作段直径决定名义钻孔尺寸，两条刃带在孔内起到导向和支撑作用，可减少钻头进给时的偏摆。刀尖处的横刃虽然长度较短，却直接影响轴向抗力；在实际修磨中，常通过横刃修磨降低钻入阻力，使刀具在斜面、曲面或薄板上更容易定心。

　　建模时需要重点控制螺旋槽的导程、刃口角度、刀尖锥角和柄部过渡位置。螺旋升角过大时排屑顺畅但刃体刚性减弱，升角过小则切屑流动阻力增加，因此不同材料和加工工况会对应不同槽型。钻头外径、有效刃长和柄部长度构成主要安装边界：外径需匹配目标孔径与夹头夹持范围，有效刃长应满足孔深并保留排屑余量，总长则要考虑机床主轴端面到工件表面的安全距离。

　　在装配校核中，直柄段伸入夹头的长度不能过短，以避免夹紧力不足引起打滑；也不能让螺旋槽进入夹持区域，防止夹爪损伤槽型。对于深孔加工，还需关注排屑槽开口方向、退刀空间以及冷却通道布置。该三维结构把细长杆体、双螺旋槽和端部切削几何集中表达，便于工程师在夹具设计、刀库布局、加工节拍分析时直观判断干涉风险，也能为刀具选型和钻削参数制定提供清晰的几何依据。
