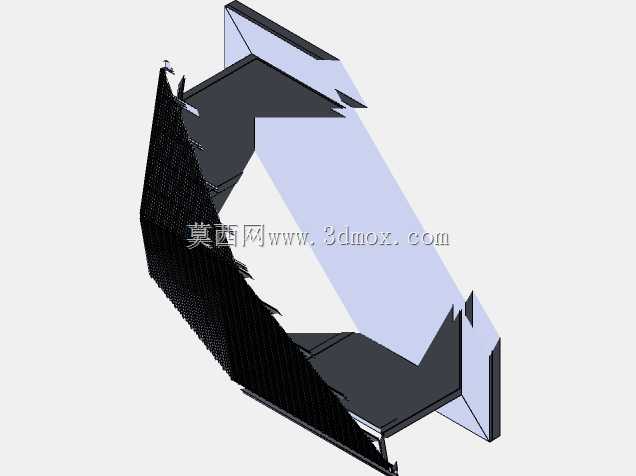

工业斜向通廊支撑防护棚架结构

　　这套结构对应厂区内斜向通行与遮蔽需求，整体呈长条形倾斜布置，主体由两侧承力骨架、顶部围护面板、侧向挡护构件及端部连接节点组成，可作为跨高差通道、设备旁检修走道或物料输送线外侧防护棚使用。现场布设时，斜向走向适配场地高差，无需额外大规模整平基础，架体低端与高端分别对接低位作业平台和高位工位，人员沿架体内部通行时，顶部面板可阻隔上方落物、喷淋粉尘与零星焊渣，两侧封闭挡边能够避免工具、小件物料从侧边滑落，在焊接工位、装配流水线旁、仓储区跨通道位置都能直接适配。

　　建模过程中先以通行净空为核心约束，先确定斜段整体倾角与总延伸长度，保证内部通行宽度满足单人携工具通行、临时转运小型工装的要求，两侧骨架采用折弯成型的板式承力构件，沿斜向通长布置，既承担顶部面板的竖向荷载，也抵抗侧向风载与人员倚靠产生的水平力，骨架分段拼接的位置预留对齐止口，现场装配时可快速定位，减少现场配焊的调整工作量。顶部围护面板搭设在两侧骨架上沿，面板边缘做折边处理，折边既提升薄板自身的抗弯刚度，避免大跨度面板出现中部下挠，也能让面板与骨架的连接缝形成挡水边沿，减少积液顺着缝隙渗入架体内部。

　　架体两端的连接结构分别适配不同对接界面：低端设置平直过渡段，可直接与地面预埋钢板或低位平台边沿焊接固定；高端预留对接接口，可与高位设备平台、钢构楼梯的侧边梁锁附连接，所有外伸连接边的孔位、搭接长度都在模型中按实际装配间隙预留，安装时不需要现场二次裁切主材。侧向挡护构件从骨架侧边向上延伸，高度覆盖人员通行时的腰部以上区域，挡护板与骨架采用间断连接，既控制整体自重，也方便后期局部更换受损面板。

　　从结构受力逻辑来看，整体荷载通过顶部面板传递到两侧通长骨架，再沿斜向骨架传导至两端的连接节点，最终传入下部基础或对接平台，构件截面选型兼顾承重与轻量化，整体没有冗余的复杂曲面，所有板材均可通过激光切割、折弯工序完成加工，加工成本可控，装配时按照骨架对位、面板铺设、侧边封板、节点锁固的顺序即可完成搭建，模型中各构件的干涉间隙、安装操作空间均已校核，可直接用于结构方案评审、加工出图与现场安装交底。
