壁挂式多层折叠置物烧烤架结构

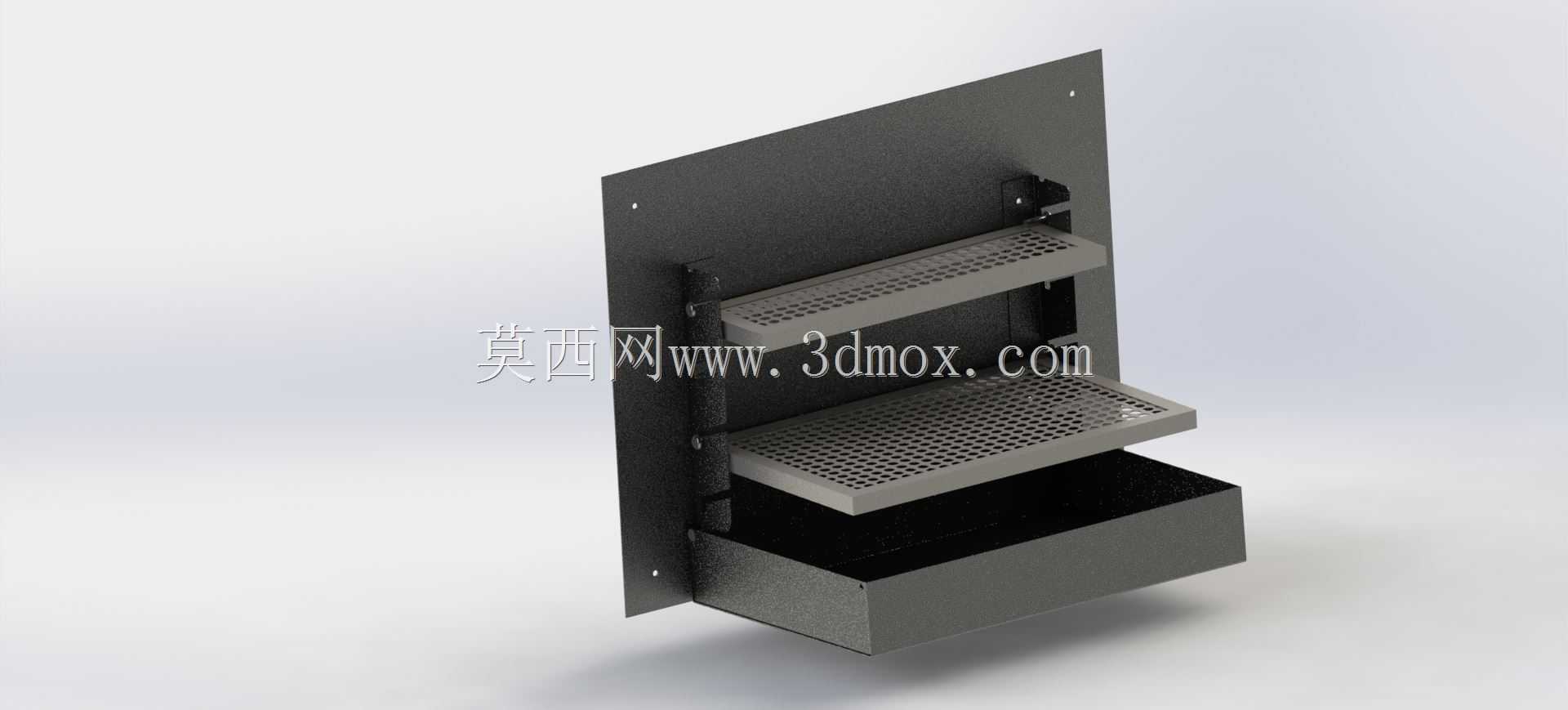

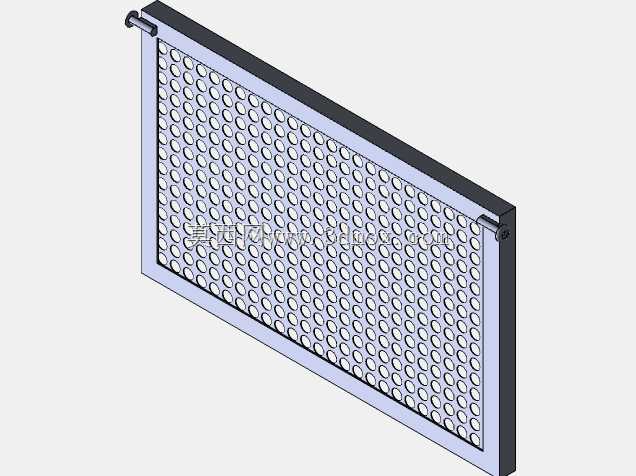

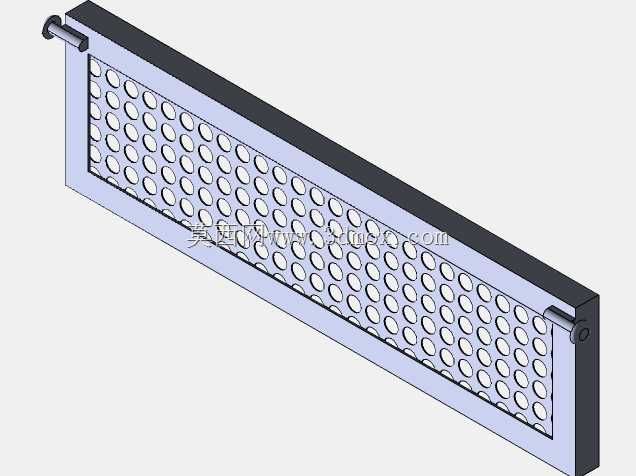

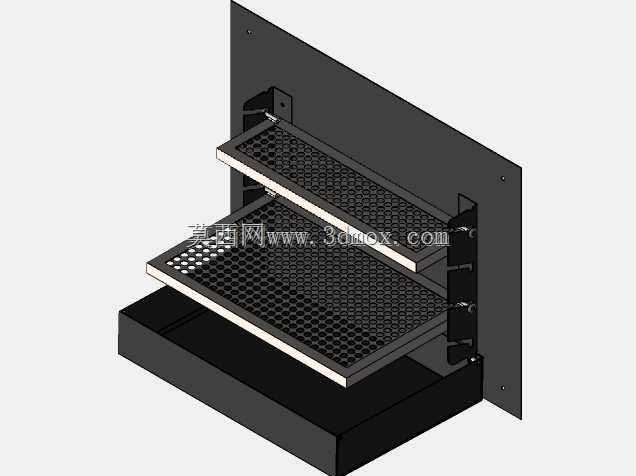

　　这套壁挂承载架采用贴墙竖板作为主安装基准，竖板四周预留装配孔位，可直接通过膨胀螺栓固定在混凝土墙面、砖砌墙面或后置埋板上，安装时先校核竖板的水平度与垂直度，避免后续层架承重后出现偏载。架体设置两层带密集冲孔的镂空托板，上层托板通过侧边铰接支座与竖板连接，不用时可向上翻折贴合竖板，释放前方操作空间；下层托板同样采用铰接支撑结构，展开后由两侧斜向撑杆锁定在水平工位，托板下方衔接一个敞口式金属接渣槽，托板表面的冲孔可让碎屑、油污直接漏入槽内，日常清理时可将接渣槽抽出倾倒，无需拆解整个架体。

　　从实际使用场景来看，这类架体常布置在户外庭院墙面、露台操作区、小型商用后厨备餐区，既可以作为烧烤置物架放置烤网、食材托盘，也可作为车间工具挂架、户外园艺配件收纳架使用，镂空板面不会积存雨水，露天布置时可快速沥干表面积水，减少金属板面长期积水锈蚀的概率。设计阶段首先确定竖板的安装边界：竖板高度覆盖两层托板完全展开、完全折叠两种极限工位的竖向行程，宽度方向两侧超出托板边缘预留安装边距，避免螺栓孔位与托板铰接支座发生干涉；托板的冲孔排布兼顾透漏碎屑与承载刚度，孔距设置过密会大幅降低板件抗弯强度，孔距过大则细小杂物无法顺利漏下，建模时同步完成冲孔阵列的参数化排布，可根据不同承载需求快速调整板厚与冲孔密度。

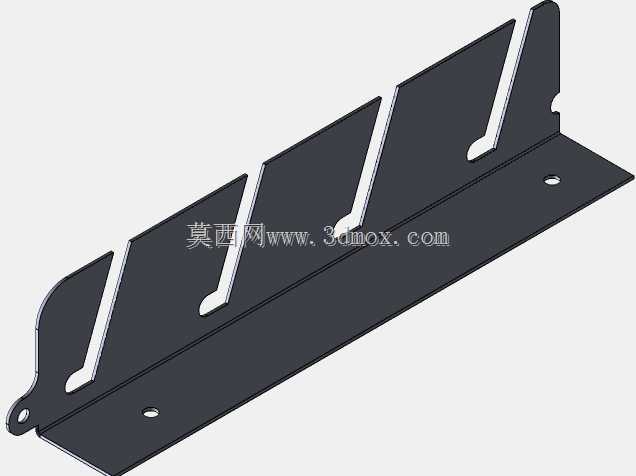

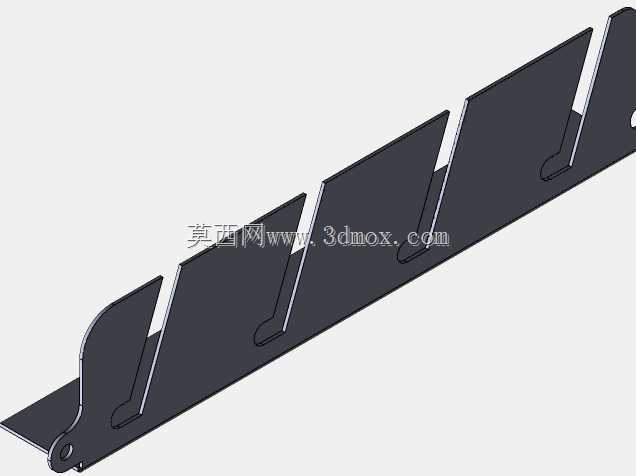

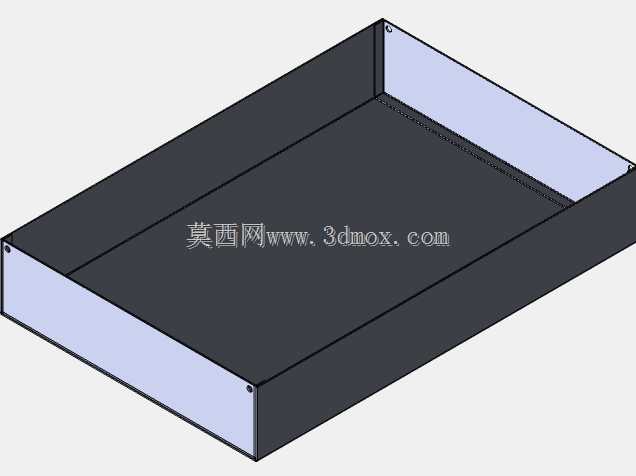

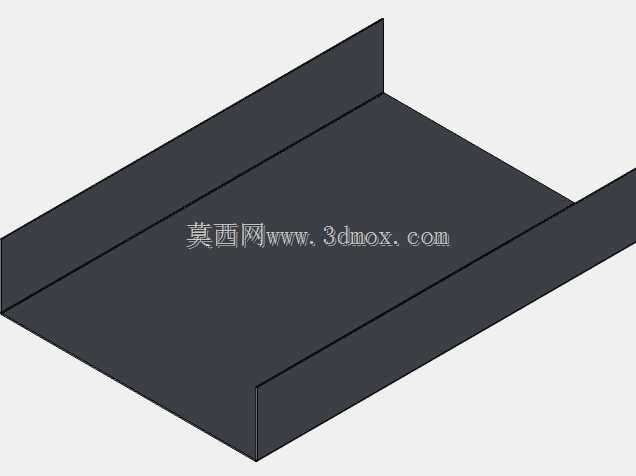

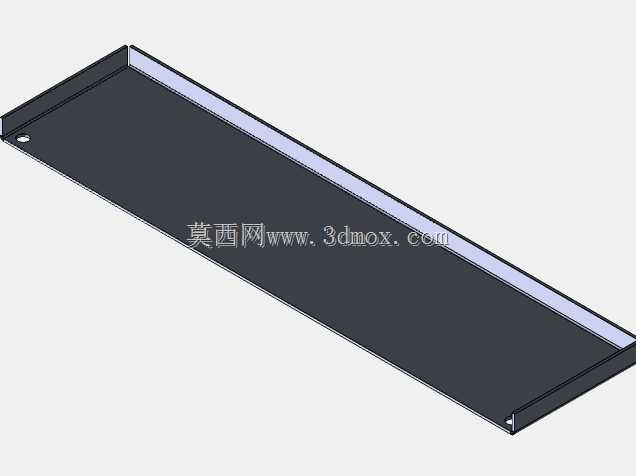

　　层架的铰接位置选配耐磨销轴，翻折过程中托板绕销轴转动，撑杆两端分别铰接在托板底面与竖板预设支座上，托板展开至水平位置时撑杆刚好处于受力支撑工位，承担托板上的竖向载荷，避免铰接轴单独受剪。接渣槽采用折弯钣金成型，槽体两侧设置折边，可搭在下层支架的限位导轨上，抽拉过程无卡滞，槽体深度足够容纳日常使用产生的残渣，不会出现碎屑溢出的情况。整体架体所有钣金棱边均做折边钝化处理，没有外露锐边，装配完成后各活动部件的运动间隙均匀，翻折操作无卡顿，固定在墙面后整体重心贴近安装面，承重工况下竖板的螺栓受力均匀，不会出现局部应力集中的问题。
