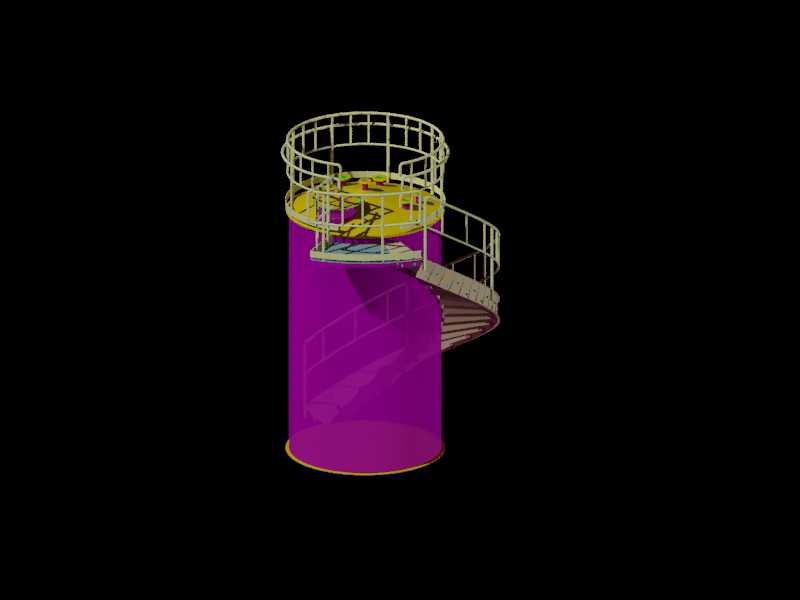

带螺旋爬梯顶部护栏的立式紫色储料罐体

　　做厂区物料存储系统布局的时候，这类带外置螺旋爬梯的立式储料罐体是很常见的单元，我之前做精细化工车间中间罐区布置的时候，就出过好几版同结构的罐体方案，对这类结构的设计边界和应用场景熟得很。首先说应用场景，这类罐体大多用在中小型生产车间的中间物料暂存环节，不管是水性涂料、日化原料还是食品级的流体、半流体物料，只要存储压力接近常压、物料没有强腐蚀挥发性，都能用这类结构，相比顶部直爬梯的罐体，外置螺旋梯的设计对日常巡检、顶部操作的友好度高太多，尤其是需要频繁到顶部操作阀门、查看料位、清理罐顶杂物的工况，螺旋梯的踏步坡度缓，人员上下携带工具的时候更稳，不会像直爬梯那样爬久了腿软，也不用额外配防坠器这类附属安全件，日常运维的安全冗余更高。

　　再讲实际用途，这个罐体核心是承担工序间的物料缓存，比如前道反应釜出料之后，后道灌装或者混合工序还没准备好，物料就可以暂存在这个罐里，罐顶的平台除了供人操作，还可以预留料位计、呼吸阀、进料管的安装位，我之前做的同类型罐体，罐顶还会留一个人孔，方便定期进罐清理内壁残留，尤其是换产的时候，人孔的位置刚好在护栏围起来的平台区域内，操作人员开人孔、递工具都在安全防护范围内，不会出现临边作业的风险。

　　说到功能特性，这个模型里的罐体主体是直筒立式结构，底部做了卷边加固，相比平底直接落地的结构，卷边的底座能把罐体的载荷均匀分散到基础预埋的钢板上，不会因为局部应力集中把车间地面压裂，尤其是装满物料的时候，整罐重量能到几吨，底座的受力分布直接影响长期使用的稳定性。外置的螺旋爬梯是从地面一直盘旋到罐顶平台，踏步是镂空的格栅板设计，下雨或者有物料洒落的时候不会积料积水，避免人员滑倒，爬梯外侧带连续的扶手，从起步位置一直延伸到罐顶平台的护栏处，人员上下全程都有扶持的地方。罐顶的护栏是一圈封闭式的围栏，高度刚好到成年人的腰部位置，围栏的竖杆间距符合安全规范，不会出现人员失足坠落的间隙，平台地面也是防滑的花纹板或者格栅板，站上去操作的时候脚感很稳。

　　设计思路上，做这类罐体首先要算的是容积和直径高度比，一般这类中小型暂存罐的高径比控制在2:1到3:1之间，太细太高的话罐体稳定性差，太粗太矮的话占地面的大，罐顶的操作空间也不好布置。爬梯的螺旋升角不能超过45度，不然踏步太陡，上下的时候费劲，我之前有个项目一开始把升角做到了50度，现场运维的工人反馈爬的时候太陡，扛个20斤的工具上去都费劲，后来改到42度才合适。爬梯和罐体的连接点要做加强筋，不能直接把爬梯焊在罐壁上，不然装满物料的时候罐壁有轻微的形变，长期下来焊缝容易裂，一般是每隔一段高度做一个抱箍把爬梯和罐体固定，抱箍和罐壁之间垫橡胶垫，避免刮掉罐壁的防腐层。罐顶的护栏要和爬梯的扶手平滑衔接，不能有突出的尖角，不然人员经过的时候容易刮到衣服或者工具。

　　外形尺寸和安装边界这块，这类罐体的安装首先要考虑地面的承重，基础要做和罐体底座匹配的混凝土承台，承台的水平度误差要控制在千分之二以内，不然罐体装完是歪的，长期使用会有侧翻的风险。爬梯的外侧要留至少800mm的操作空间，不能紧贴着墙或者其他设备，不然人员上下的时候转身都困难。罐顶的上方要留至少1.5米的净空，方便安装进料管、呼吸阀这些附件，也方便人员站在平台上操作的时候不会碰到头顶的管线。另外罐体的出料口一般设在底部侧面，位置要留够接阀门和管道的空间，不能太靠近爬梯，不然开关阀门的时候胳膊会碰到爬梯的扶手。还有个容易忽略的点，爬梯的起步踏步距离地面的高度不能超过300mm，不然第一步跨上去太费劲，尤其是拿着东西的时候，最后一步踏步和罐顶平台的高度差也要控制在150mm以内，迈上去的时候不会绊脚。

　　之前做这类模型的时候，我还会特意把爬梯的踏步间距做等距处理，每一步的高度差不超过5mm，不然上下的时候容易踩空，护栏的横杆一般做上下两道，下横杆距离平台面的高度在100mm左右，防止工具或者小零件从缝隙掉下去砸到地面的人。罐体的外壁做紫色的防腐涂层，一般是环氧类的漆，适合室内车间的环境，要是放在室外的话还要加一层抗紫外线的面漆，避免长期晒了之后漆皮脱落。整个结构没有太复杂的曲面，建模的时候主要是注意螺旋爬梯的路径贴合罐体的弧度，踏步始终保持水平，护栏的转角处做圆弧过渡，不要有直角的尖锐处，这些细节都是现场实际安装运维的时候一点点攒出来的经验，不是光靠画个圆筒加个梯子就能符合实际使用要求的。
