壁挂式简易手动正压通气复苏装置

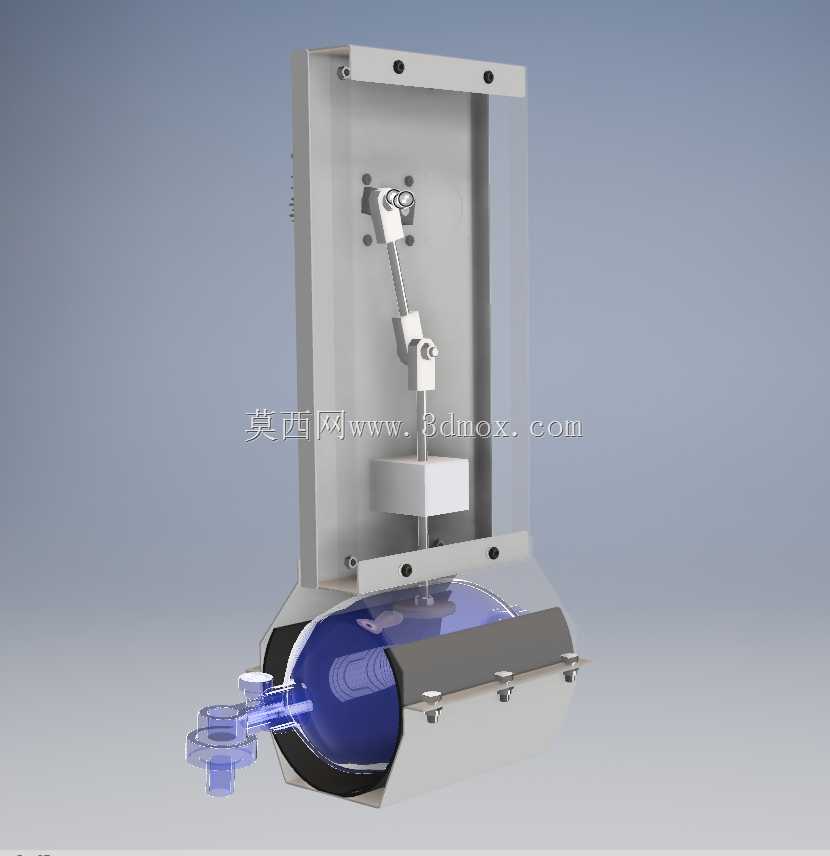

　　这套结构围绕急救现场快速取用和单人操作展开，主体采用立式背板加下部呼吸囊支撑的布置方式。背板承担安装基准作用，上部预留成组固定孔，可直接固定在墙面、急救车侧板或设备支架上；下部通过折弯托架托住透明呼吸囊，避免囊体悬空晃动。背板与托架之间保留足够操作空间，手部抓取面罩、连接管路和按压囊体时不会与安装面干涉。

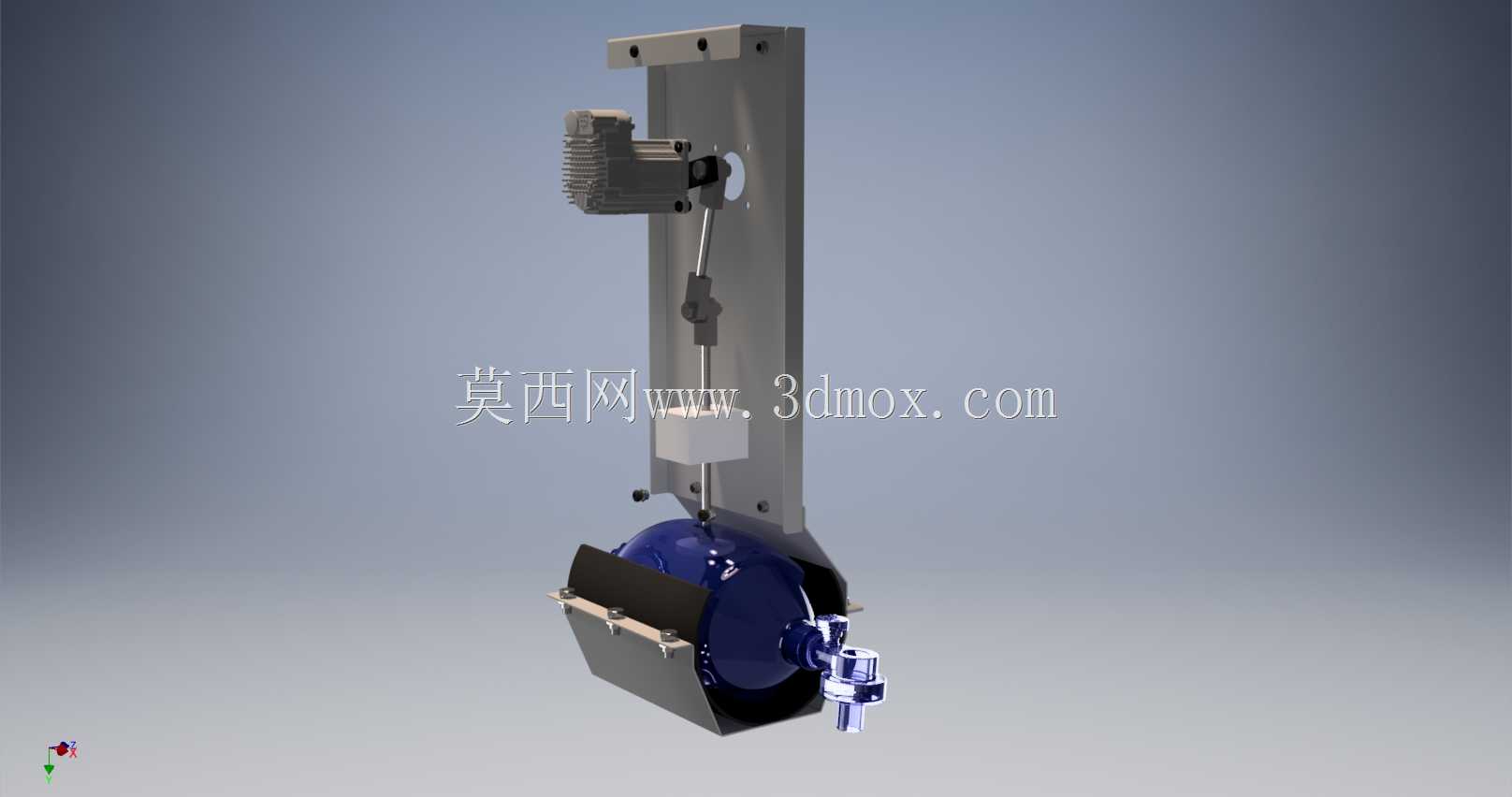

　　装置的核心动作是通过连杆机构将手动按压转化为稳定的通气输出。上部铰接点、中间连杆和下部压块形成近似直线的按压轨迹，压块作用于呼吸囊上方，使囊体受压幅度可控。连杆销轴处采用小间隙配合，既保证往复运动灵活，又减少侧向摆动。结构设计没有追求复杂自动化，而是强调失电、无气源条件下仍可使用，适合急诊、转运、车间救护点和临时救援场景。

　　呼吸囊区域采用透明腔体表达，便于在三维阶段检查囊体压缩量、接口位置和周边间隙。前端管路接口沿囊体轴向引出，接口段带有阶梯式连接特征，可适配不同直径的通气软管；侧向小接口用于预留阀件或压力监测附件的安装位置。囊体下方托架并非完全包覆，而是留出开口，既承托囊体，又方便观察复位状态和清洁维护。

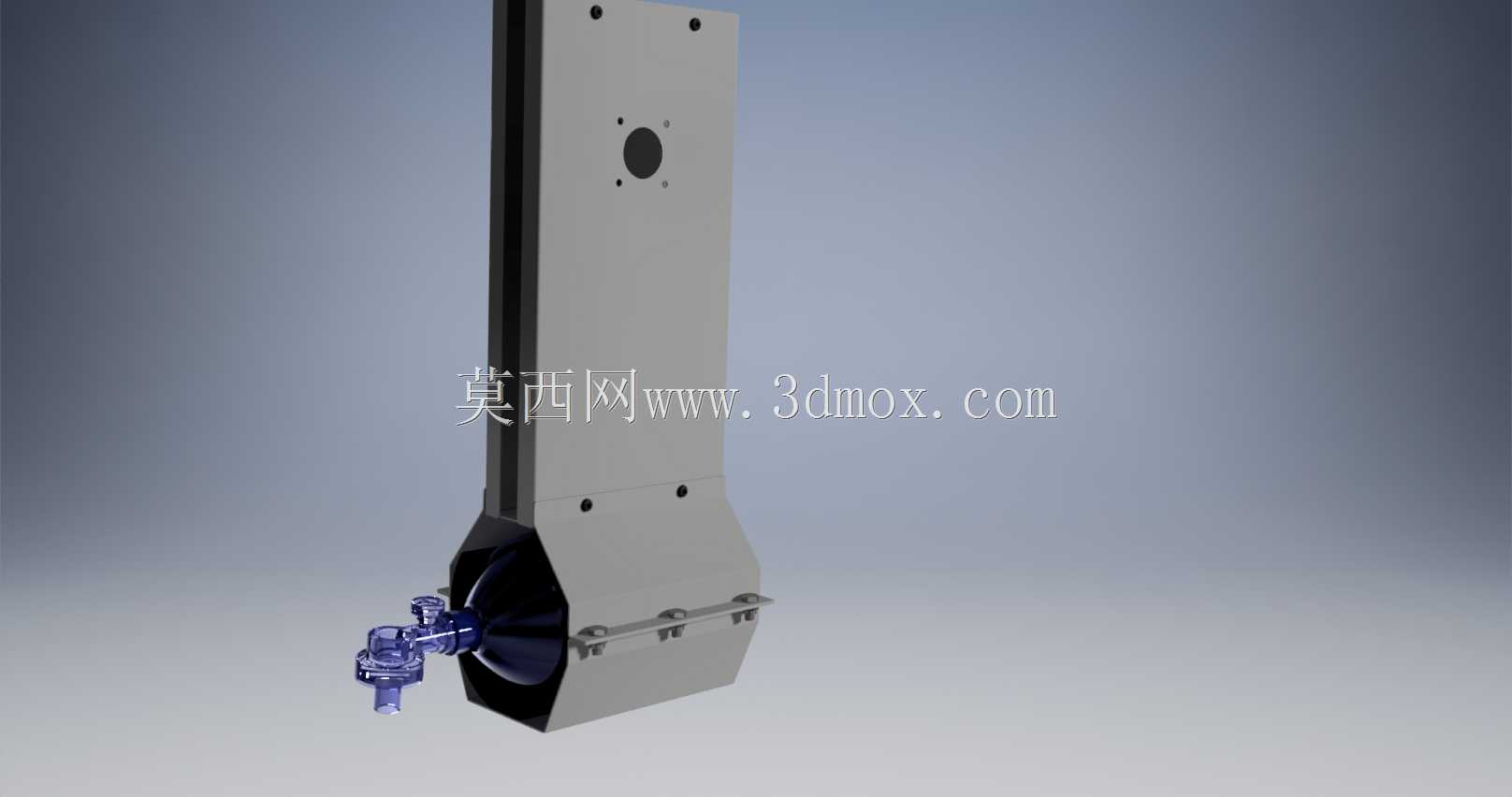

　　外形边界上，竖向背板构成主要安装面，整体高度明显大于宽度，适合在墙面狭窄区域布置。设计时需要重点核对背板固定孔间距、托架伸出长度、囊体最大膨胀外径以及前端管路接头的操作空间。压块下行极限位置不能将囊体完全压死，应保留安全余量，避免过度通气或损坏囊壁。背板两侧折弯边提高薄板刚性，顶部和底部孔位用于螺栓固定，中间运动件区域则避免布置突出螺钉，防止急救操作时剐蹭。

　　从建模逻辑看，钣金背板、折弯托架、连杆、销轴、压块和呼吸囊分别建立独立实体，能够清晰表达装配关系。运动校核时可让压块沿工作行程移动，检查连杆在起始和终止位置是否与背板、囊体、托架发生碰撞。接口方向、维护拆卸顺序和手持按压空间也应在装配状态下确认。该装置不以高速运动为目标，而重视可靠、直观、易清洁和紧急情况下的快速可用性，因此结构线条简洁，受力路径明确，外露零件少，适合作为急救通气设备的结构方案进行深化设计。
