星型旋转给料关风机卸料阀结构

　　该结构对应粉体输送、除尘灰斗和料仓卸料环节中常见的旋转锁气设备，核心任务是在连续排出物料的同时，尽量隔断上下游气流串通。设备上方采用方形法兰接口，便于与料仓锥斗、除尘器灰斗或螺旋输送设备出口对接；下方同样预留法兰连接边界，可接入负压输送管道、溜管或后续给料装置。实际布置时，需要重点核对方形口的外轮廓、螺栓孔分布、阀体内腔高度以及侧向驱动组件的检修空间，避免叶轮端盖、减速机构与平台梁、管道支吊架发生干涉。

　　阀体内部设置带多个叶片的转子，转子与壳体内腔保持较小间隙。物料从上方进入叶片之间的格腔后，随转子旋转被带至下方，在重力作用下排出；而气流因叶轮与壳体的间隙受限，难以直接从低压侧窜回高压侧，从而实现定量给料和气锁。对于面粉、塑料粒子、木屑、水泥粉料、除尘灰等散料，这种结构比普通翻板阀更连续，也比单纯闸板阀更适合自动输送系统。

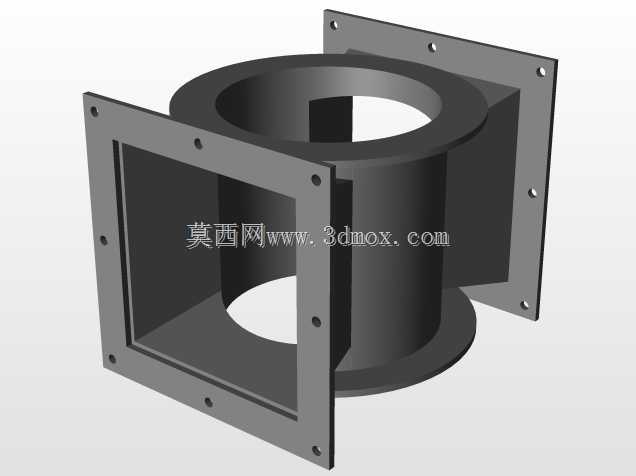

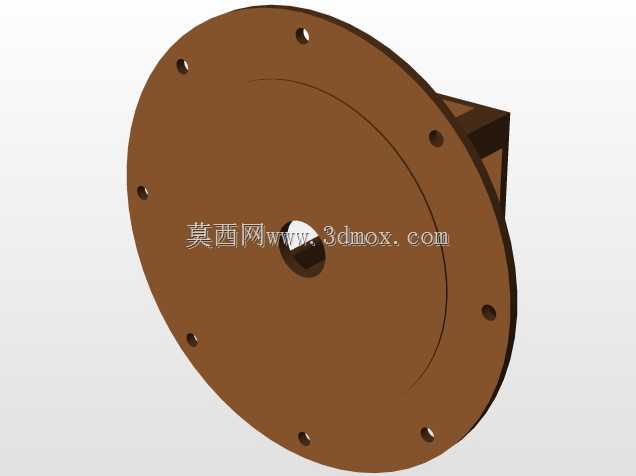

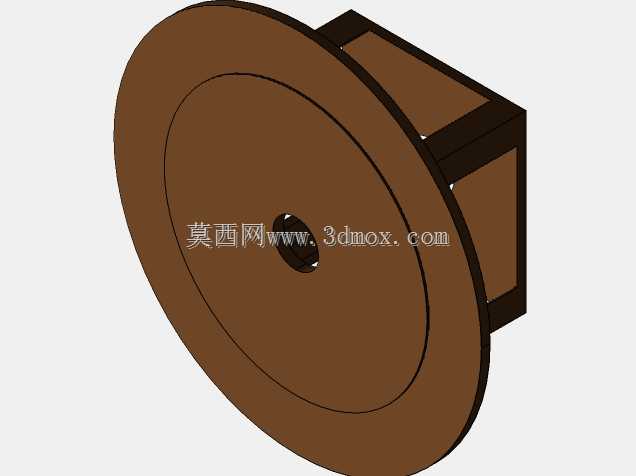

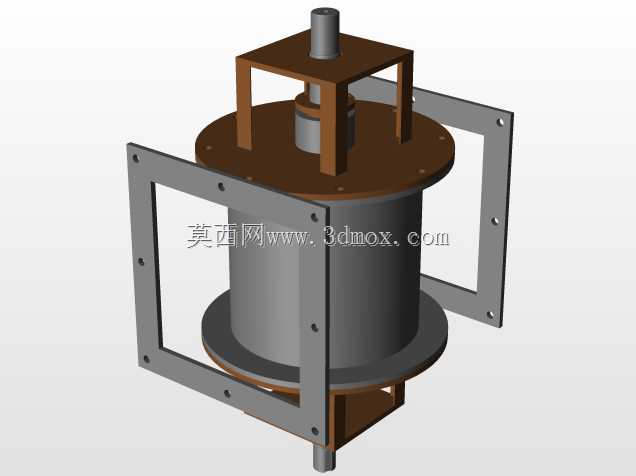

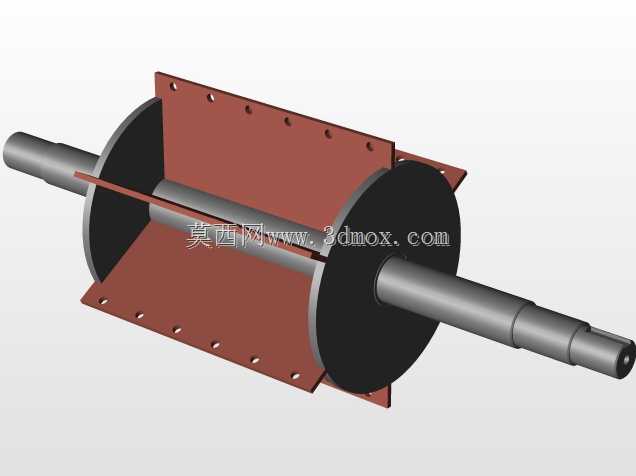

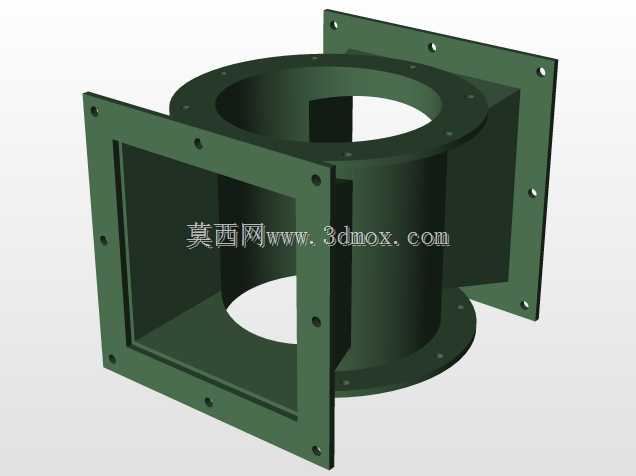

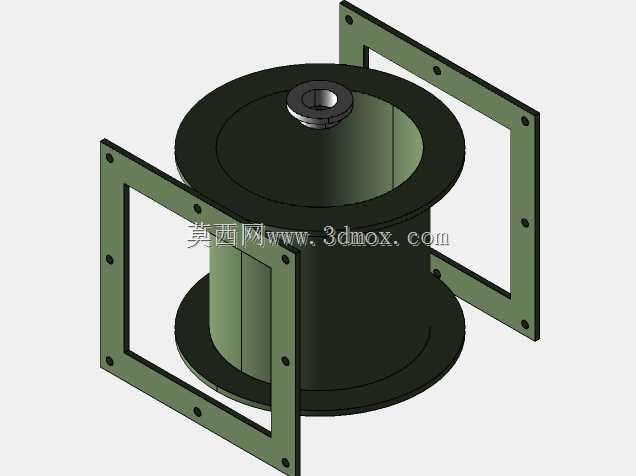

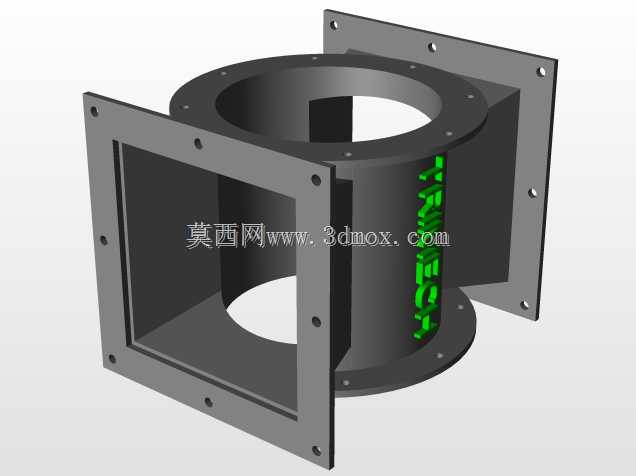

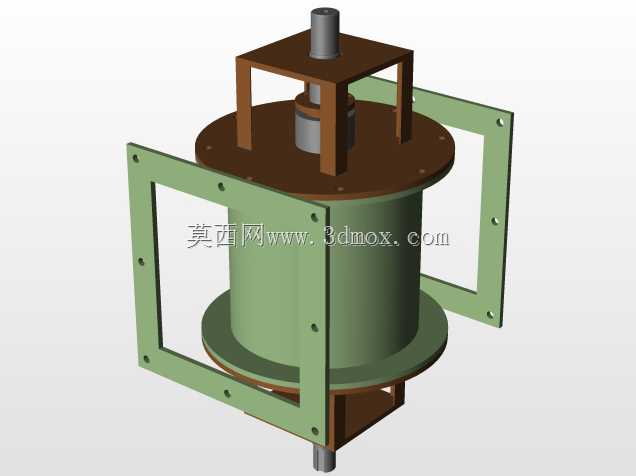

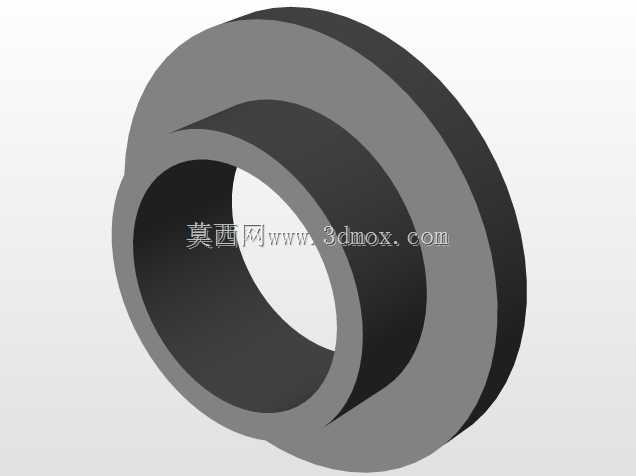

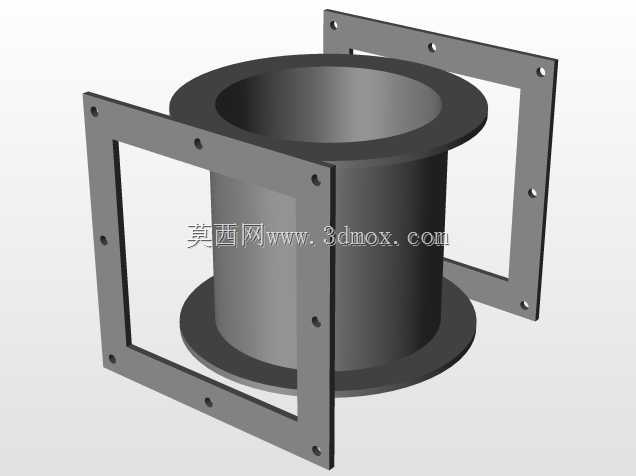

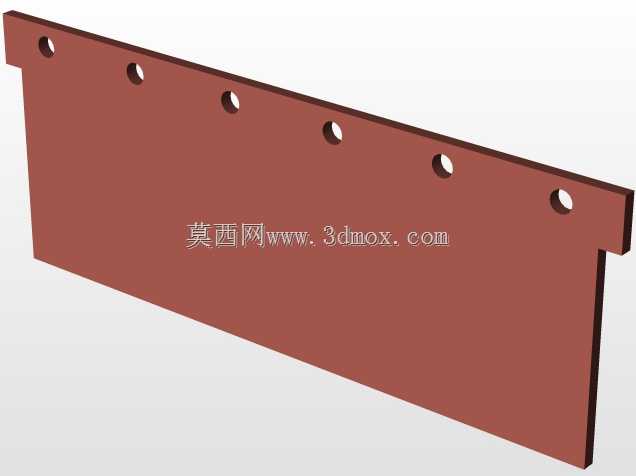

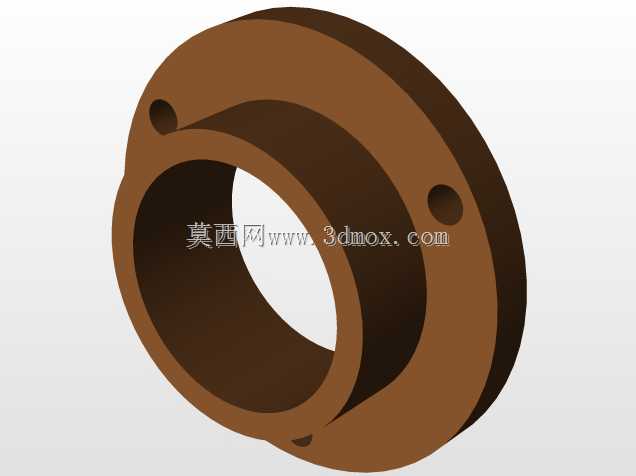

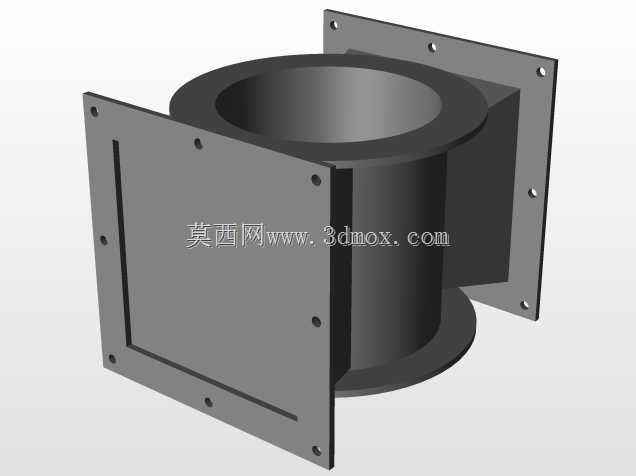

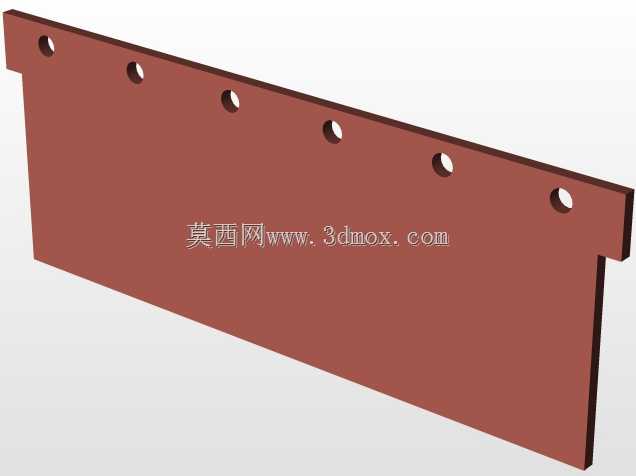

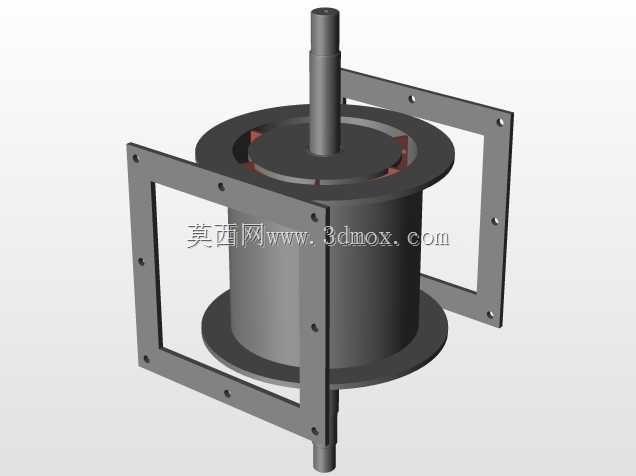

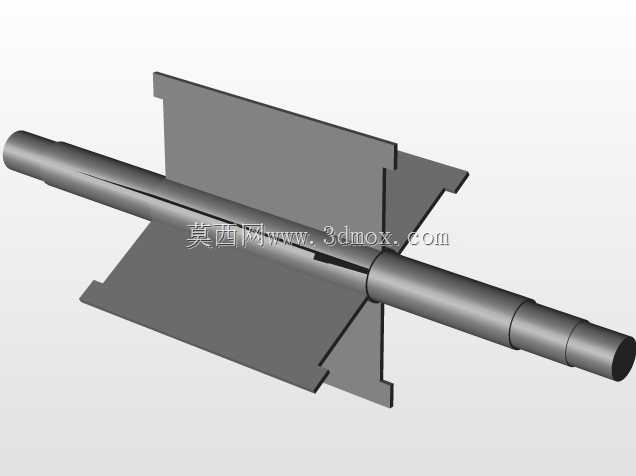

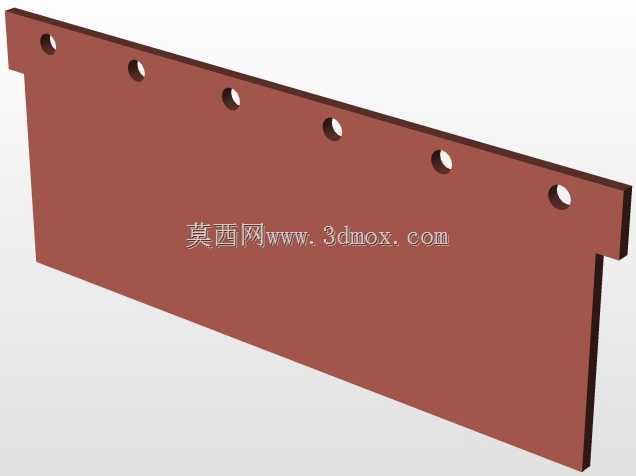

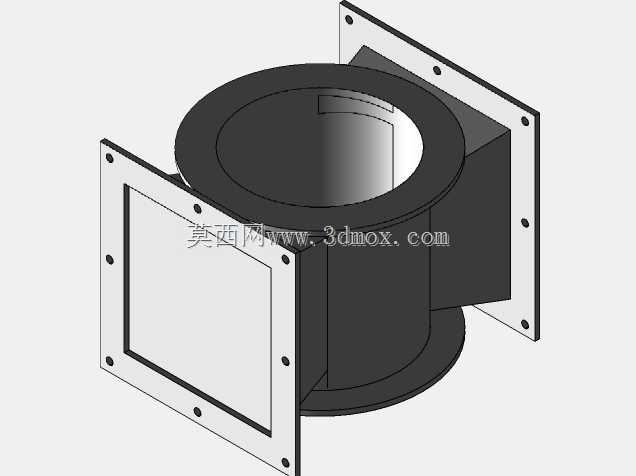

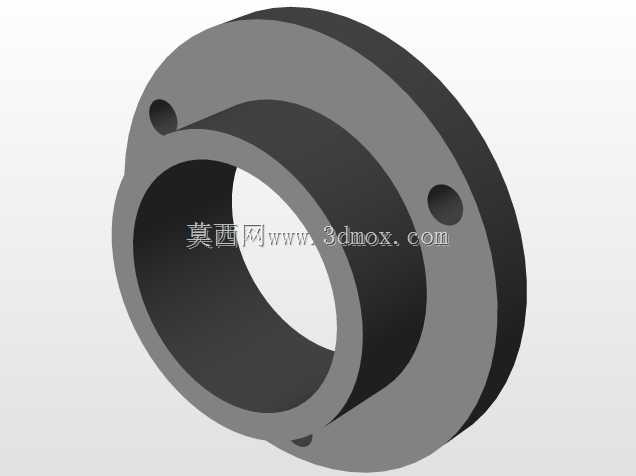

　　建模时将壳体、端盖、转子叶片、主轴、轴承座和驱动连接部分分开表达，能够清楚呈现装配关系。壳体方形口周边布置连接孔，侧板承担主轴支撑，端部留有密封和轴承安装位置；转子叶片沿轴向延伸，形成稳定容料腔，叶片边缘与圆弧内腔配合，是控制回风和漏料的关键。驱动侧通过联轴器或直连减速机构带动主轴低速转动，选型时需结合物料堆积密度、充满系数、转子有效容积和转速估算输送能力，不能只按阀体外形判断产量。

　　从安装边界看，上部法兰承受料柱载荷，下部需保证落料通畅，驱动侧应预留拆出端盖和抽出转子的维护距离。若用于磨蚀性较强的粉尘，叶片边缘、壳体内壁和端部密封区域属于易磨损位置；若用于潮湿或黏性物料，则要关注格腔黏附、结块以及叶片间清理空间。三维结构中保留法兰厚度、加强区域、轴伸位置和支撑脚形式，有利于在设备布置阶段同步完成管道对接、驱动避让和检修平台设计。
