手动螺旋起重千斤顶结构造型

　　该螺旋千斤顶主要面向设备检修、工装装配、小型构件临时支顶以及教学演示中的机械传动分析场景。实际使用时，它依靠人力转动横向操作杆，将扭矩传递至上部螺旋副，通过螺杆与螺母之间的自锁螺纹实现升降，不需要外接液压源、气源或电源，因此在车间临时维修、野外作业、教学实验以及无动力辅助条件下具有较强的适应性。与液压顶升装置相比，螺旋结构不存在油液泄漏、密封失效和压力回落等问题，螺纹升角设计在自锁范围内后，即使撤去操作力，承重状态也能保持稳定，适合对支撑可靠性要求较高的短距离顶升作业。

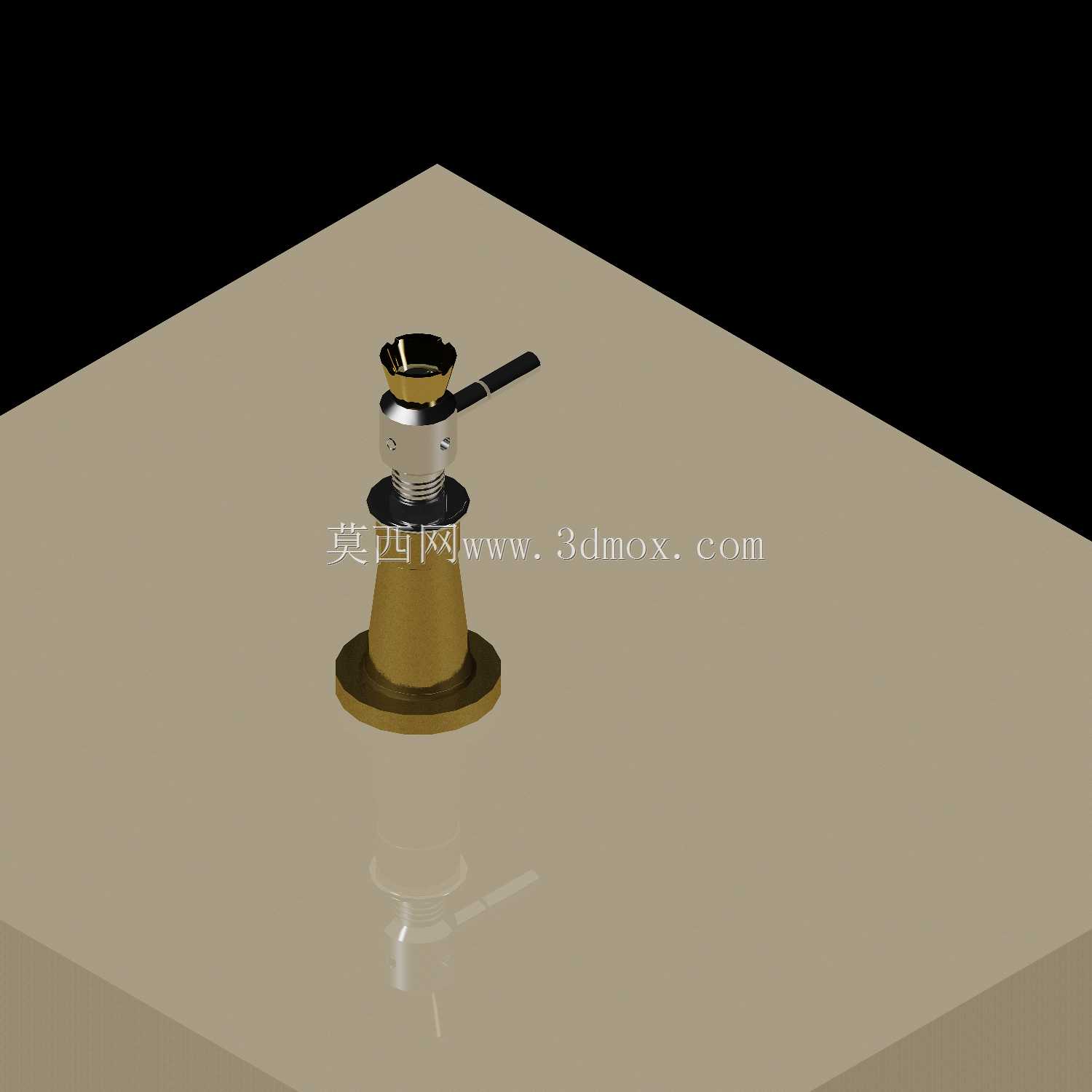

　　从结构组成看，模型下部采用扩口式底座，底座直径明显大于上部筒体，目的是增大与支撑面的接触面积，降低单位面积压强，并在偏载或轻微侧向力作用下提高抗倾覆能力。底座上方设置承力筒体，内部容纳螺母、导向段和升降螺杆，筒体既承担轴向载荷，又对螺杆运动形成径向约束，避免顶升过程中出现明显摆动。顶部为带承托槽的支撑头，可与被顶工件的底面或专用垫块配合，减少接触滑移；侧面伸出的操作杆用于增大力臂，使操作人员以较小的手动力矩获得较大的轴向顶推力。

　　建模时需要重点处理螺纹副、底座过渡圆角、顶部托杯与螺杆连接关系。螺纹部分不能只作外观装饰，应体现螺杆旋入、行程限位和载荷传递路径；筒体与底座之间宜采用连续过渡，避免应力集中在焊接或铸造连接边缘；顶部支撑头应保留足够的接触宽度，并考虑与工件之间增加防滑垫或定位块的安装空间。若用于有限元校核，可分别对底座受压面、螺母承载牙型、螺杆危险截面和操作杆插接孔进行受力分析，其中螺杆根部和螺纹啮合区通常是轴向承载的关键部位。

　　外形布置上，该装置属于立式紧凑结构，底部占地小，高度随顶升行程变化。安装边界主要取决于底座外径、操作杆回转半径以及顶部工件接触面。布置在设备下方时，除预留底座放置区域外，还应在操作杆两侧留出连续转动空间，防止杆端与周边管线、机架或地面障碍物干涉。若顶升点空间狭窄，可将操作杆设计为可插拔形式，使用时插入，完成后取出，从而减小整机存放和搬运边界。承重面应尽量选择平整、坚硬的基础，松软地面需加垫钢板或枕木分散载荷；被顶工件与顶头之间不宜采用点接触，应通过垫块扩大接触面，保证顶升力沿螺杆轴线传递。

　　在产品设计思路上，这类千斤顶强调结构简单、维护方便和自锁安全。零件数量较少，底座、筒体、螺母、螺杆、顶头和操作杆之间关系清晰，便于加工、装配和磨损后更换。螺纹传动效率虽低于液压方式，但行程可控、下降缓慢、支撑稳定，特别适合教学中讲解斜面机构、螺纹自锁、力臂增矩和轴向承载等原理。对于结构设计人员，该模型可作为手动顶升机构、工装支撑部件和小型起重辅具的参考，在三维环境中检查运动行程、操作空间、零件干涉以及支撑稳定性。
