挠性轴接头联轴器结构设计展示

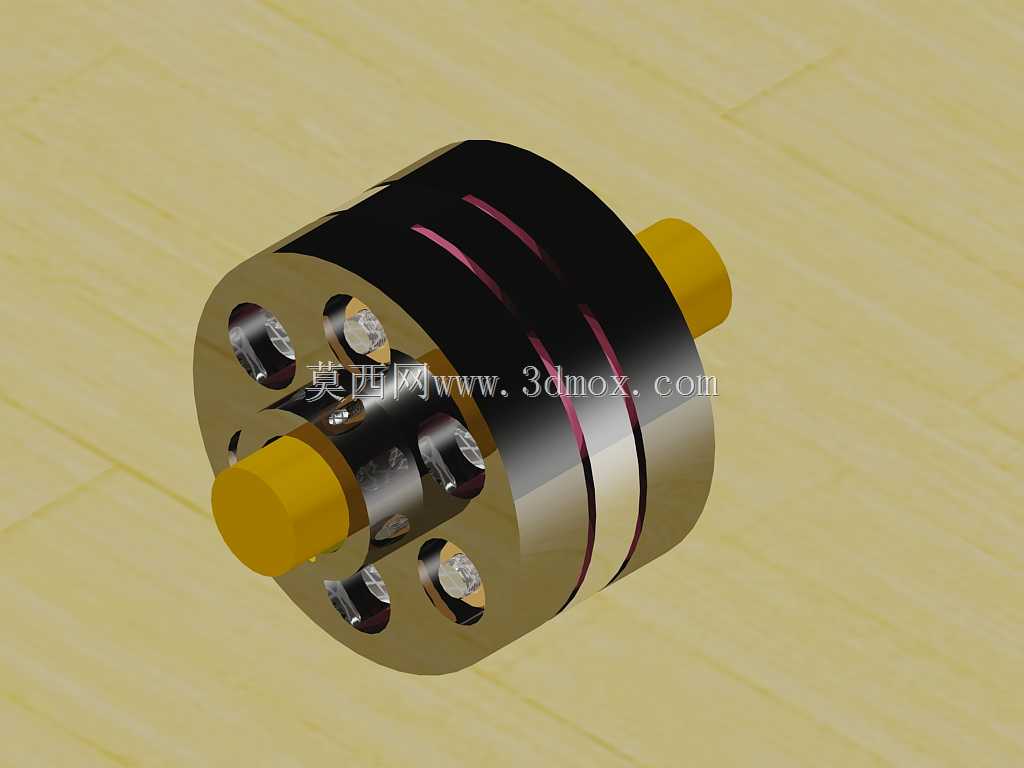

在各类工业传动系统的布局中，两轴对中偏差的补偿始终是结构设计阶段需要重点考量的问题，这类挠性轴接头联轴器正是针对该场景开发的传动连接件，多用于存在径向、角向或是轴向小幅度偏移的两轴间扭矩传递场景，常见于轻工输送设备、小型机床进给机构、精密检测设备的传动链路中，可在补偿安装误差、运行过程中轴系窜动的同时，稳定传递旋转扭矩，避免刚性连接带来的轴系附加载荷，延长轴承、轴类零件的使用寿命。从结构设计逻辑来看，该联轴器采用分体式金属轮毂搭配中间弹性缓冲结构的布局，两端的金属轮毂分别与主动轴、从动轴配合，轮毂上设置的周向均布连接孔用于穿设紧固件，实现轮毂与中间传力结构的可靠连接，中间的黑色弹性环带可在传递扭矩的过程中产生可控的微量形变，以此吸收两轴间的不对中量，同时具备一定的减震缓冲效果，降低传动过程中的振动冲击向两端轴系传递。从安装边界来看，两端轴伸段为标准圆柱轴结构，适配常规的紧定螺钉或是键连接固定方式，设计时需预留足够的径向安装空间，确保联轴器外围的连接紧固件有足够的操作空间完成装拆，轴向尺寸需匹配两轴端的预留间距，避免安装后出现轴向顶死或是轴头插入深度不足的问题。在实际选型应用中，这类联轴器更适合中低扭矩、高转速的传动场景，不适合重载冲击载荷较大的工况，设计建模时需重点保证两端轴孔的同轴度公差，轮毂上连接孔的位置度需控制在合理范围内，避免装配后出现传力不均导致的局部磨损过快问题，中间弹性部件的材质选型需匹配使用场景的温度、耐油要求，避免长期运行后出现材质老化失效的问题。建模过程中对轮毂上的减重孔、紧固件安装位都做了还原，可直接用于装配干涉检查、传动链路的运动仿真验证，也可作为同类型联轴器选型设计时的结构参考，帮助设计人员快速评估安装空间、核对连接尺寸，减少前期方案设计阶段的重复建模工作量。
