流线型蓝边光学触控鼠标结构设计

　　日常办公工位、工业触控操作台、设计工作站的桌面输入环节里，这类低趴流线造型的光学鼠标，承担着光标定位、界面点选、三维视图拖拽缩放的核心交互功能，适配平整桌面、防静电操作台垫等多种使用接触面，不需要额外机械滚球结构，靠底部光学传感模块采集接触面位移信号，长时间握持操作时能减少手腕悬空的疲劳感。

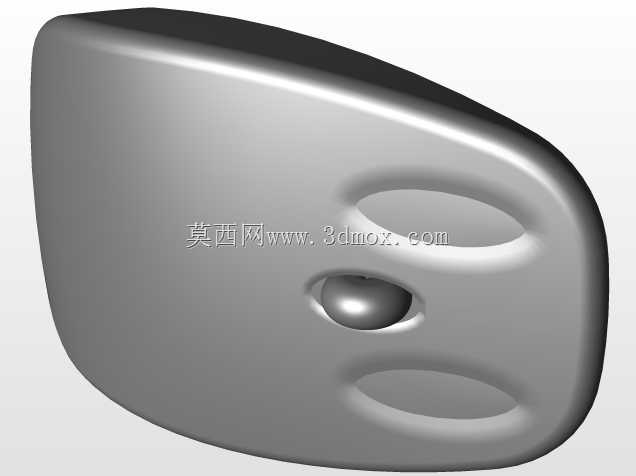

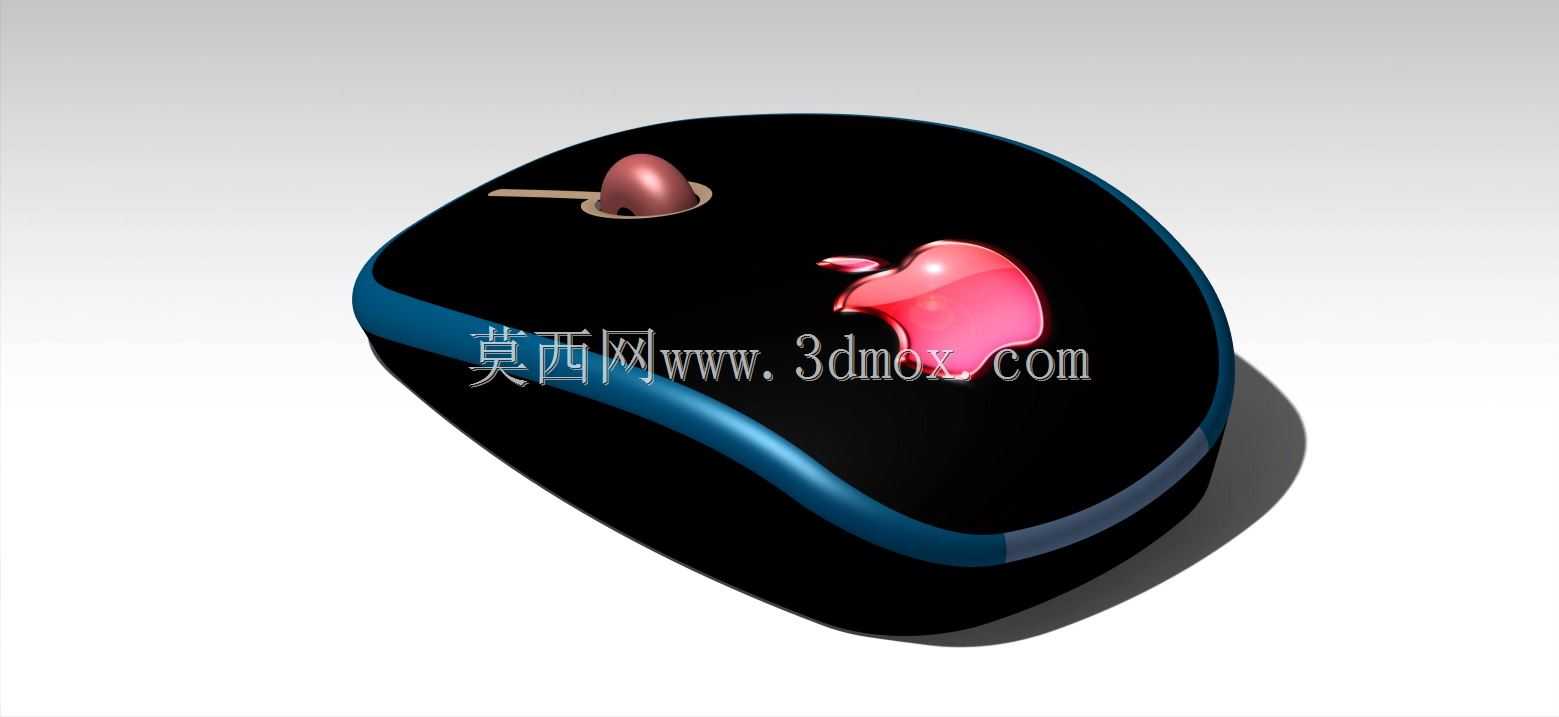

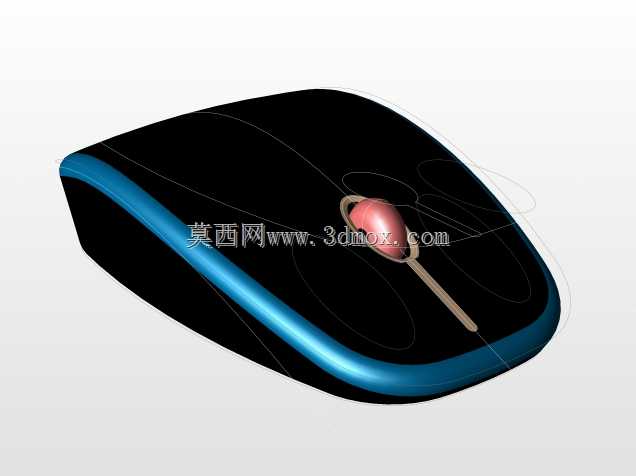

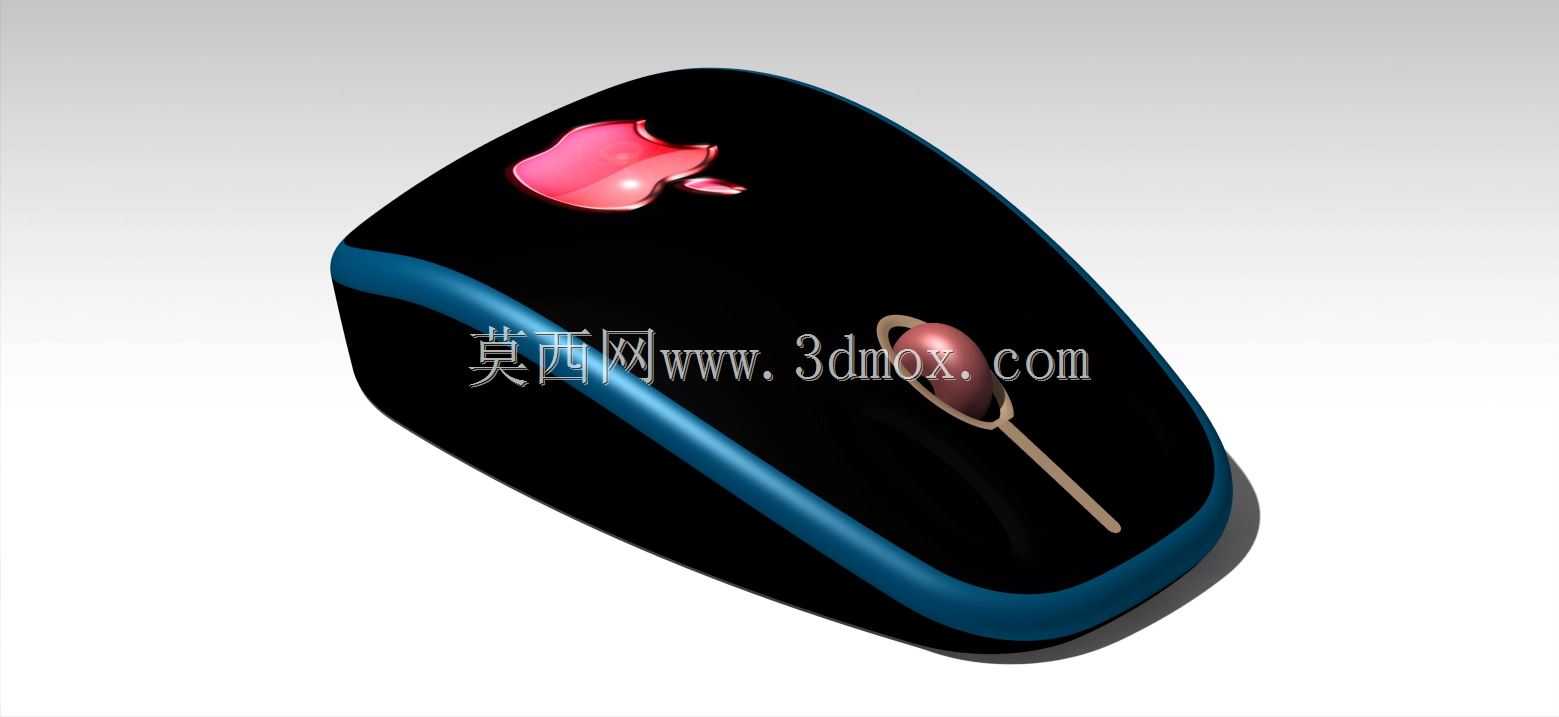

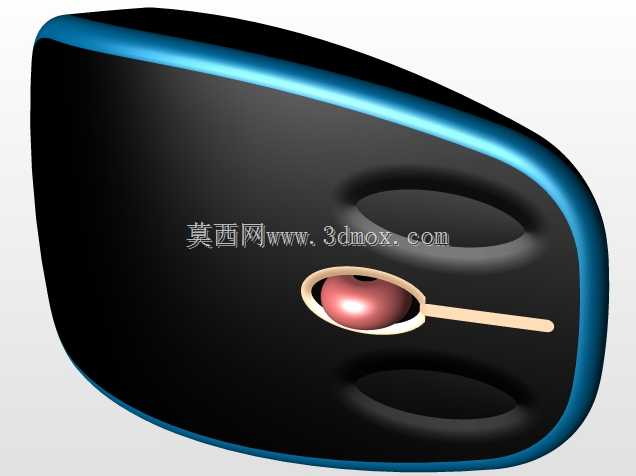

　　从结构设计思路来看，整体外壳采用左右对称的弧面收窄造型，上壳曲面从掌心承托位置向前后两端平缓过渡，侧边嵌入一圈蓝色装饰条，既区分上下壳的装配分模线，也强化外观辨识度；顶部居中设置滚轮组件，滚轮采用红色软胶包覆搭配金属支撑轴，滚动时的段落反馈清晰，左右按键与上壳做一体化薄壁弹性结构，按压行程控制在合理区间，避免卡键、松垮的问题。底部预留光学传感器的居中安装窗口，四周布置耐磨脚垫的安装槽，脚垫凸出底面0.3mm左右，滑动时既能降低摩擦阻力，也能保护底壳不被桌面磨损。

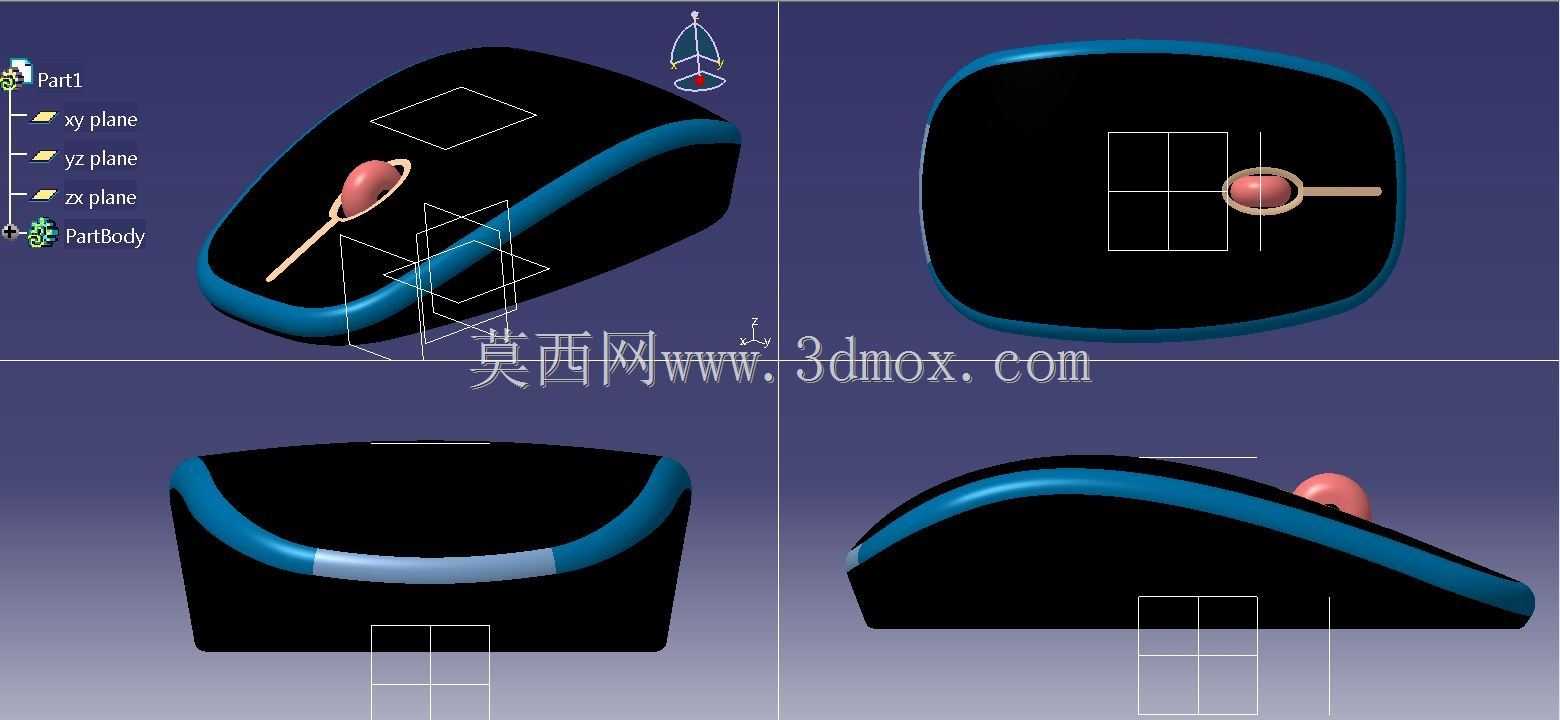

　　建模过程中先搭建鼠标的整体占位骨架，确定总长约110mm、总宽约60mm、最高点高度约35mm的外形边界，这个尺寸适配绝大多数成年人的手掌握持尺度，掌心贴合上壳曲面时，手指自然搭放在左右按键区域，不需要刻意弯折手腕。外壳壁厚统一设置为1.8mm，兼顾注塑成型的流动性和结构强度，上下壳采用卡扣加螺丝的组合装配方式，侧边预留卡扣的配合间隙，内部主板、电池（无线款）、传感模块的安装柱位置提前在底壳布局，所有电子元件的安装边界都和外壳内壁保留0.5mm以上的安全间隙，避免装配干涉。滚轮的转轴两端固定在上壳的支撑座上，滚轮下方对应微动开关的触发位置，按压滚轮中键时的行程和左右按键保持一致的手感反馈。

　　实际应用场景中，这款鼠标既可以搭配台式办公电脑完成文档编辑、网页浏览操作，也能在机械设计工位配合三维软件完成视图旋转、特征点选工作，低重心的造型在快速移动光标时不会出现翘头、打滑的情况，光学传感的定位精度满足日常绘图、界面操作的需求，外壳曲面无尖锐棱角，长时间握持不会硌压掌根位置。结构设计时还兼顾了量产注塑的工艺要求，所有外表面曲面顺滑过渡，没有倒扣结构，分模线沿着侧边装饰条位置布置，成型后外观面不会留下明显合模痕迹，内部的加强筋沿着底壳受力方向排布，既提升外壳抗挤压能力，也不会额外增加整体重量。
