螺旋节能荧光灯造型结构设计

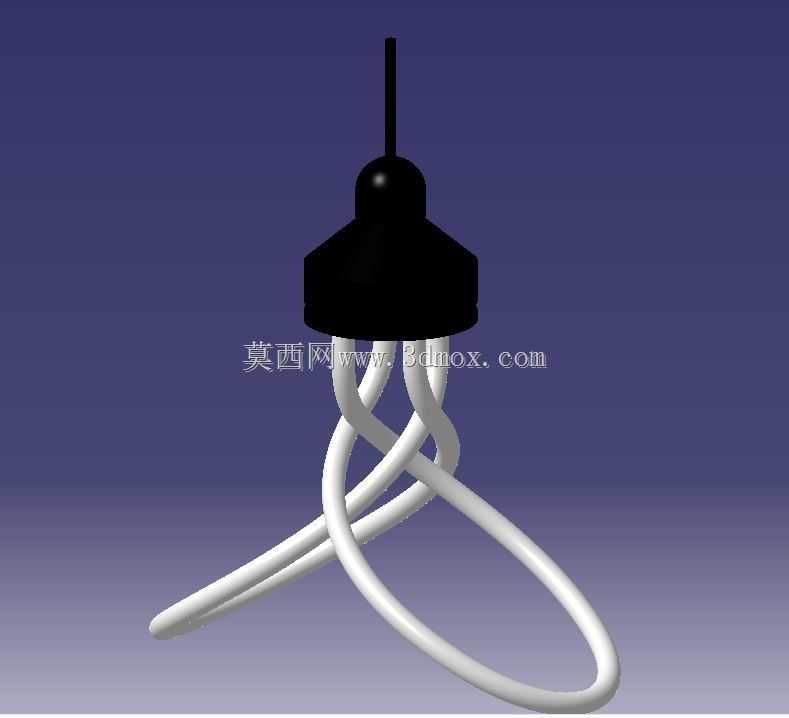

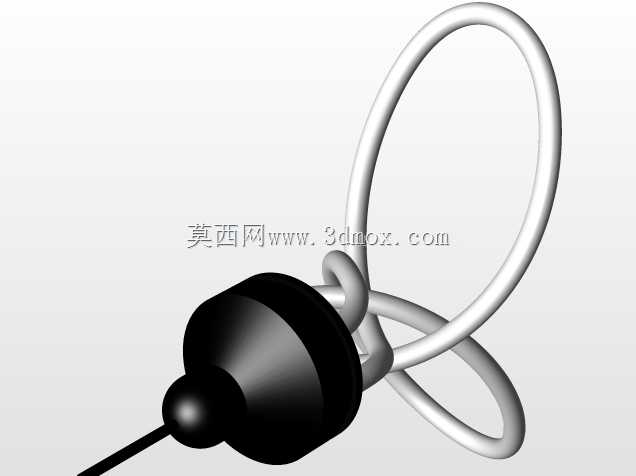

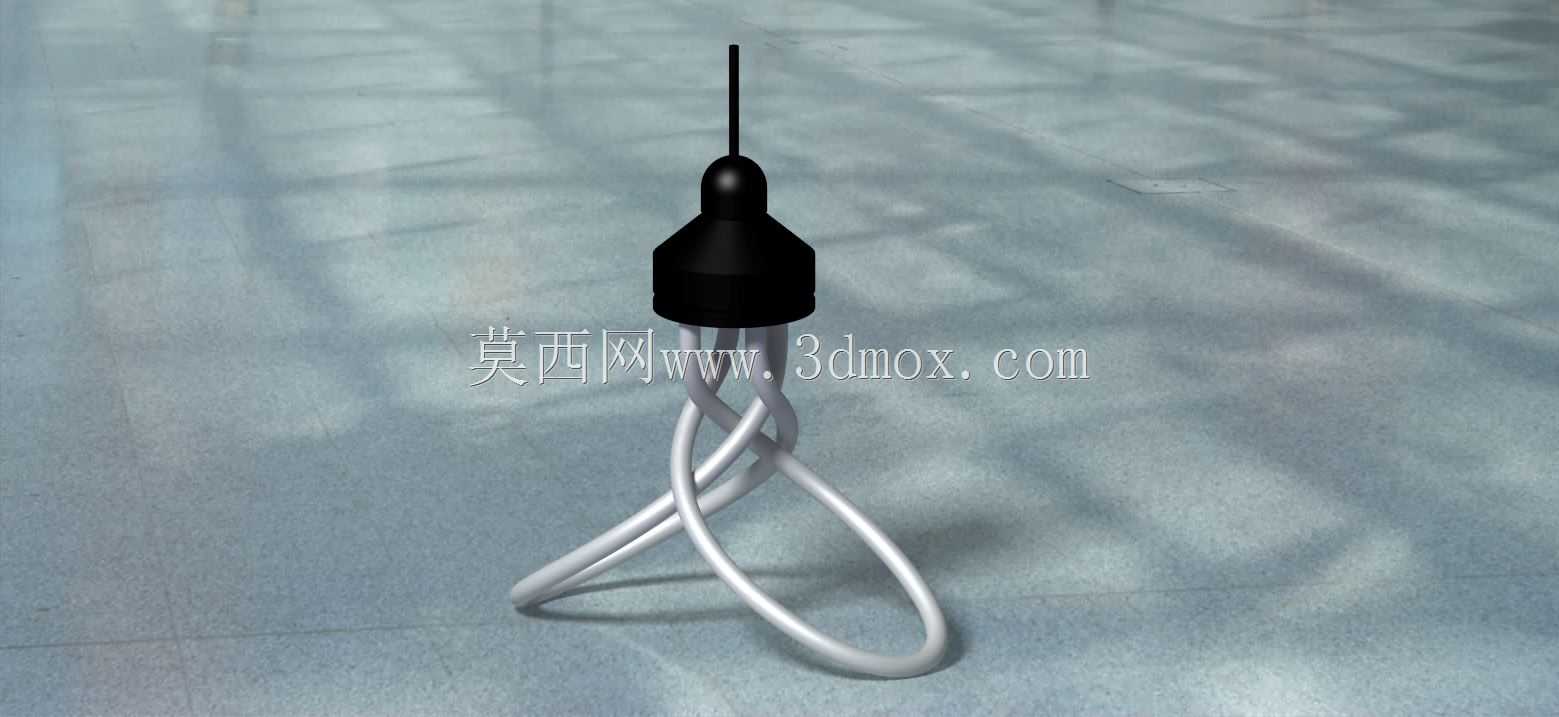

　　螺旋紧凑型荧光灯的三维结构围绕小空间内获得足够放电管展开设计，常规直管荧光灯需要较长电弧路径才能达到额定光输出，直接装入台灯、筒灯、厨卫吸顶灯等民用灯具时会受安装腔高度限制，将玻璃放电管连续盘绕成多圈螺旋后，有效管长被压缩在直径很小的柱形空间内，灯具开孔和灯罩深度都能随之缩小。建模时先确定灯管中径与螺旋升角，圈数过少会导致电弧长度不足、光效偏低，圈数过密则相邻玻管外壁间隙过小，工作时热量集中无法通过自然对流散出，还会在弯管工艺中出现内侧褶皱、外侧壁厚减薄超差。螺旋段下端收拢过渡到灯头，过渡曲线不能出现急弯，玻璃熔融弯制时急弯处容易瘪管，内部荧光粉涂层也会堆积不均，造成点亮后局部亮度发暗。顶部黑色灯座部分整合绝缘外壳与电极引线，

　　外轮廓采用锥台加圆弧收口，既保证人手拧装时不触碰带电金属件，也让灯头与塑料灯罩、金属灯座的配合面留有均匀间隙。灯头顶端伸出的导电触点按照常规小螺口灯座的配合边界布置，模型中保留触点与绝缘壳体之间的安全爬电距离，避免装配后出现耐压击穿风险。从整机安装边界看，螺旋灯管最大外径决定灯具反射罩最小内径，灯管下端自由环圈与灯罩底面要预留散热空间，不能紧贴封闭罩壁；灯头螺纹段长度按标准灯座旋合深度控制，旋入后顶端触点可靠压接，螺旋灯管保持竖直不歪斜。结构校核中重点关注灯管重心与灯头轴线重合，盘绕段虽然呈交错环形，但几何中心仍落在灯头轴线上，长期受热振动后不会出现偏心松动。电极封接部位藏在黑色壳体内，壳体壁厚兼顾绝缘防护与注塑成型，

　　拔模斜度沿灯头轴向设置，侧壁加强筋避开引线走线槽。该类光源广泛用于桌面台灯、走廊筒灯、厂房辅助照明及设备舱内检修照明，设计阶段通过三维曲面还原玻管螺旋轨迹，可同步检查弯管工艺可行性、灯罩干涉情况与包装堆叠尺寸，后续工程人员也能在此基础上调整管径、圈数和灯头规格，匹配不同功率等级的照明需求。
