这套滚动轴承结构围绕中小载荷旋转支承场景搭建,在常规传动布局里,它承担转轴径向支承任务,同时可兼顾不大的双向轴向载荷,常见于电机输出端、小型减速器轴系、家电传动模组、办公设备辊轴以及通讯类小型工装的转动部位。轴系运行时,内圈随转轴同步回转,外圈固定在轴承座或机壳孔位内,钢球沿滚道连续滚动,把轴与座体之间的滑动摩擦转化为滚动摩擦,大幅降低转动阻力与温升。建模时先按6级精度深沟球轴承的配合逻辑拆分零件:内圈外径面加工弧形滚道,外圈内径面对应开设同曲率滚道,滚道曲率略大于钢球半径,保证钢球与滚道呈椭圆面接触,既承载又留有微量润滑间隙;保持架采用浪形冲压结构,兜孔均匀分隔每一粒钢球,避免滚动体之间直接接触摩擦,

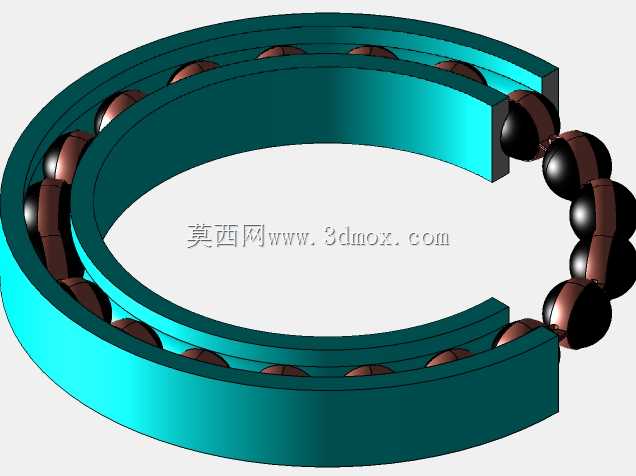

同时引导钢球在无载荷区正常运转。装配关系上,内圈与轴采用过渡或小过盈配合,外圈与座孔采用间隙或过渡配合,轴向预留0.1~0.3mm的游隙补偿量,防止工作温升后热胀卡死。外形边界按微型深沟球轴承常规系列把控,外径、内径、宽度三者比例符合标准轴承尺寸链,安装时轴肩高度不能超过内圈倒角允许范围,座孔挡肩高度也要避开外圈拆卸空间,方便后期用拉马拆卸维护。结构细节里,密封侧可搭配防尘盖或橡胶密封圈,阻挡粉尘、碎屑进入滚道,内部填充锂基润滑脂,长期运行无需频繁补脂。从工程选型角度看,这类轴承结构简单、摩擦系数低、极限转速高,对同轴度偏差有一定容忍度,三维建模过程中完整还原了滚道弧度、钢球排布、保持架兜孔以及倒角退刀槽,可直接用于轴系干涉检查、装配模拟、工况受力演示,也能作为非标设备设计时标准件调用的参考,帮助工程师核对安装距、定位轴肩尺寸以及周边密封件的布局空间,避免在整机设计阶段出现轴承装不进、拆不出或者轴向定位失效的问题。
