螺旋紧凑型节能荧光照明灯具结构

　　螺旋紧凑型荧光灯主要用于室内常规照明场景，在住宅、办公室、商场走廊、设备间、学校教室以及早期节能改造工程中较为常见。它的核心作用是在较低功耗下提供稳定的可见光输出，替代传统白炽灯，降低照明回路的长期用电负荷。与直管荧光灯相比，螺旋结构能够在有限高度内容纳更长的放电管通道，使灯管展开长度与发光面积得到充分利用，同时保持较小的横向占用空间，适合普通台灯、吊灯、筒灯及壁灯等安装位置。

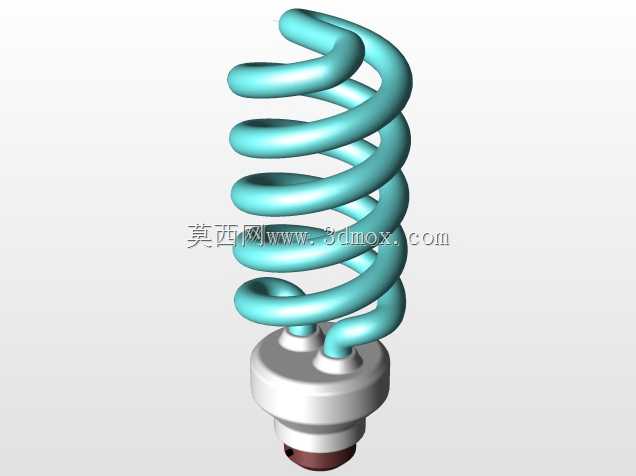

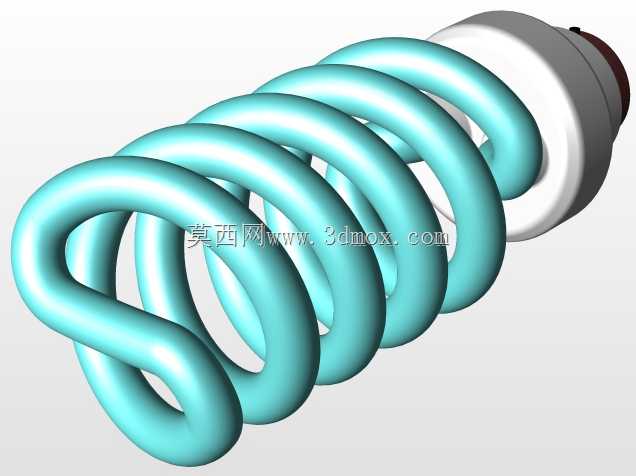

　　该结构的建模重点集中在螺旋灯管、端部封接区、塑料壳体和螺纹灯头四个部分。灯管部分采用连续螺旋上升形态，管体截面保持均匀，曲率过渡需要平滑，避免在弯折区域出现截面压扁或中心线突变。实际产品中，玻璃管内壁涂覆荧光粉，管内充入低压汞蒸气和惰性气体，两端电极通过高频电路激发紫外辐射，再经荧光粉转换为可见光。螺旋圈数、管径和螺距直接影响光通量、启动稳定性以及灯具整体高度；圈数过多会增加结构高度并带来散热集中，圈数过少则难以保证足够的放电长度。

　　下部壳体承担电气隔离、散热和装配定位功能。灯管下端汇入壳体顶部，内部通常容纳镇流电路板、启动元件、导线和绝缘支撑。外壳多采用耐温阻燃塑料，外形从圆柱过渡到锥面，既给内部元件留出布置空间，也让灯管根部获得遮挡和保护。灯头采用标准螺纹接口，端部设置绝缘触点，侧壁螺纹作为另一极导电面；建模时需要保证灯头外径、螺纹长度和壳体同轴度，因为这些边界决定了灯具能否顺利旋入常用灯座。

　　从安装边界看，这类灯具的最大外轮廓由螺旋灯管外径决定，高度则由灯管顶部至灯头底端的总长度控制。设计时不仅要关注灯泡自身尺寸，还要预留灯罩内部间隙，使螺旋管外壁与灯罩之间保持散热距离。灯头与壳体连接处需要承受更换灯具时的拧转载荷，根部圆角和壁厚不能过薄。灯管与壳体交接区属于脆弱部位，装配中需控制玻璃封接角度，并通过护套或胶体降低应力集中。

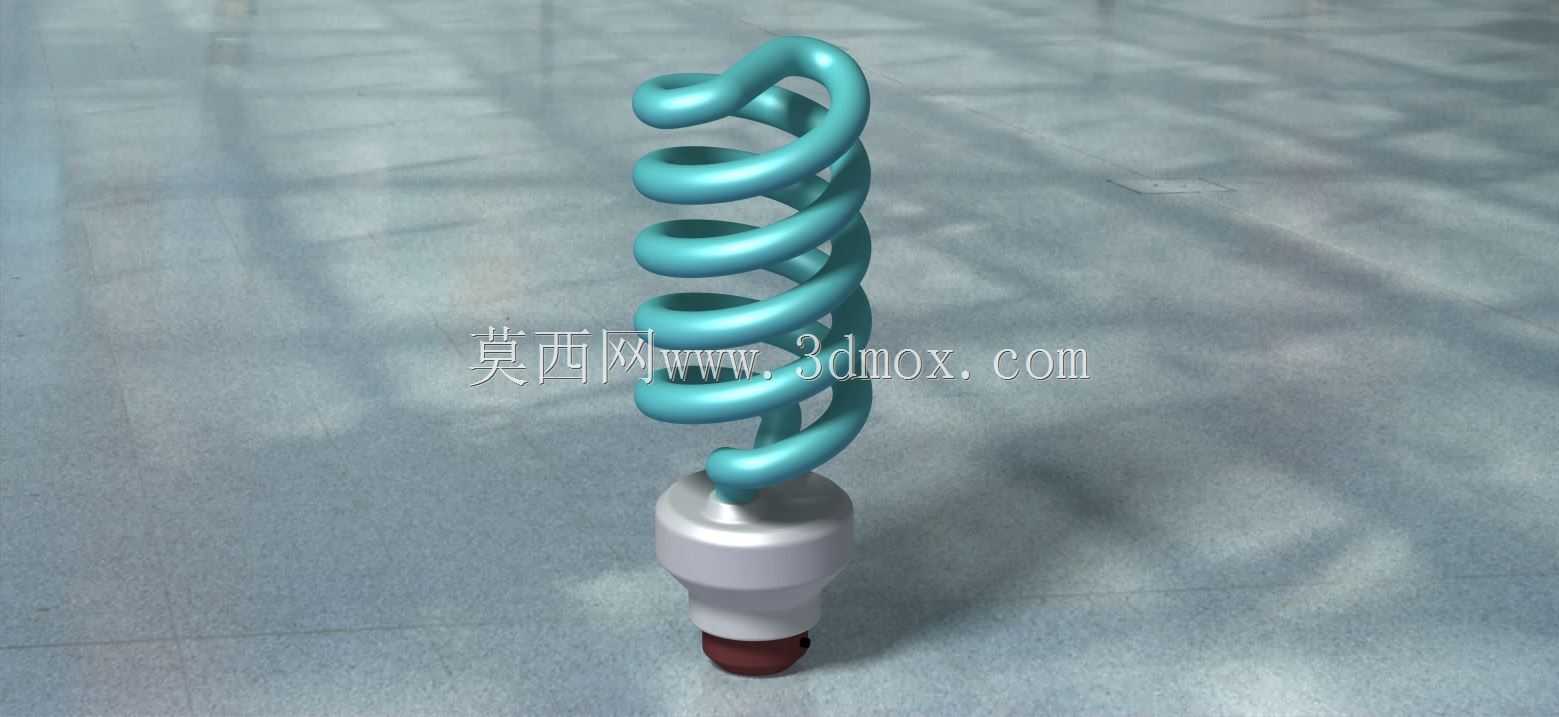

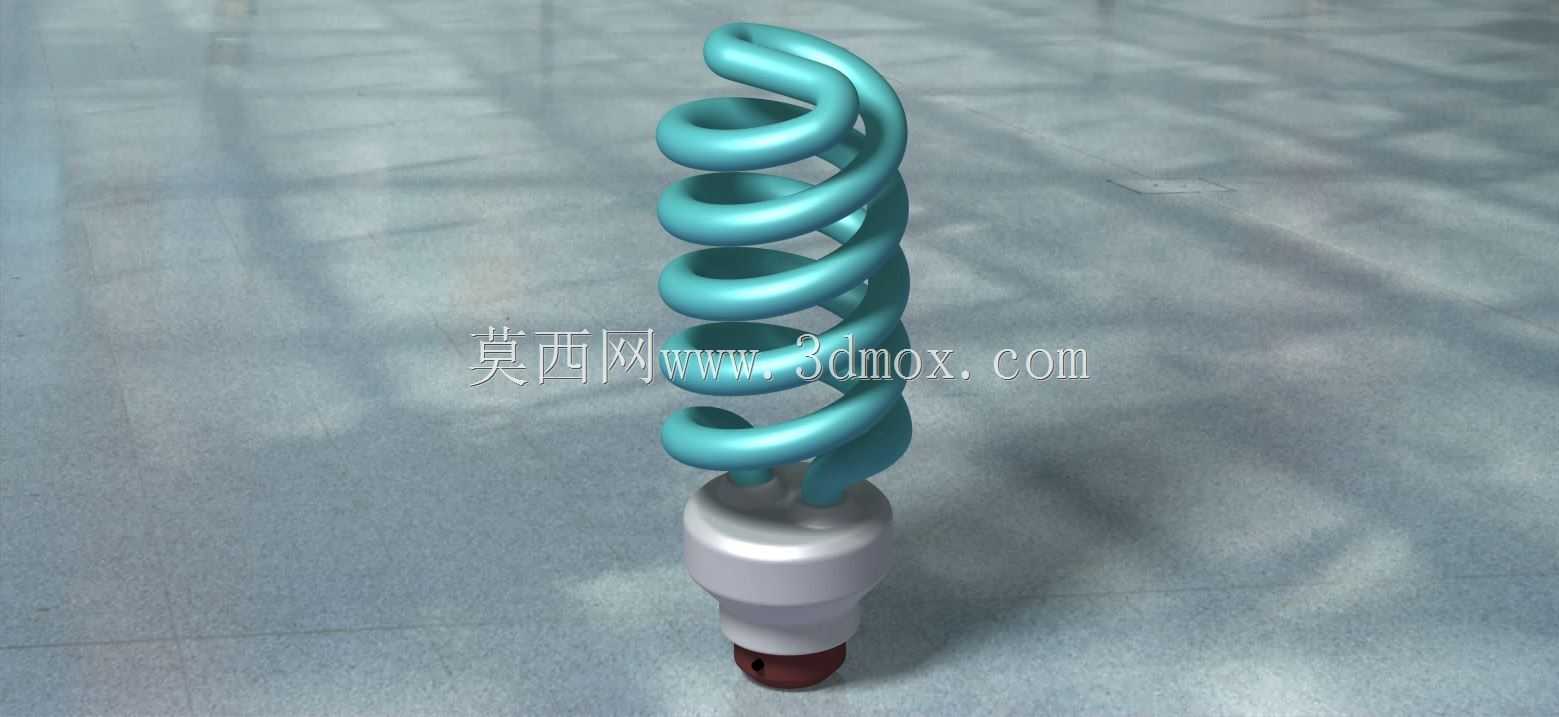

　　三维结构处理时，可先建立灯管中心螺旋线，再沿路径扫描圆形管截面，随后修整端部并连接下方封接结构。壳体部分通过旋转成型获得基本回转体，再补充卡扣、筋位和导线通道；灯头螺纹可按标准接口建立简化连续螺纹，用于干涉检查和装配演示。整体模型适合用于照明产品结构校核、灯具空间匹配、教学展示以及节能灯具外形方案评审。
