带挂钩圆柱螺旋拉伸弹簧结构

　　该零件为两端带挂钩的圆柱螺旋拉伸弹簧，主要用于需要提供回复力、张紧力或缓冲拉力的机械结构中。弹簧本体由等直径金属线材连续卷绕形成，圈与圈在自由状态下保持紧密贴合，受轴向拉力后逐步张开，从而在允许变形范围内产生近似线性的弹性回复。与普通压簧不同，拉伸弹簧的初始载荷往往来自并圈状态，端部挂钩直接决定载荷传递方式和安装可靠性，因此在结构设计时不能只关注簧圈部分，还需要把挂钩弯折半径、钩口方向、钩部强度和装配干涉一并纳入校核。

　　从使用场景看，这类弹簧常见于小型设备复位机构、门盖开合机构、夹具张紧、拉线回位、通讯工具及消费电子内部连接结构，也可用于实验工装、轻载自动化设备和五金配件中。其作用不是承受大吨位冲击，而是在有限空间内持续提供稳定拉力，使活动件在动作结束后回到预定位置，或使绳索、摆杆、卡扣保持张紧。选型时通常要根据安装点距离、工作行程、预拉力和最大拉力反算弹簧刚度，若刚度偏低，回位会迟滞；若刚度过高，则操作力增大，并可能使挂钩或被连接件提前失效。

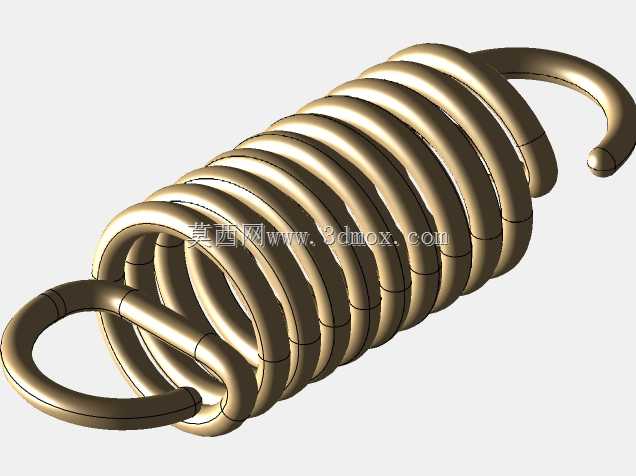

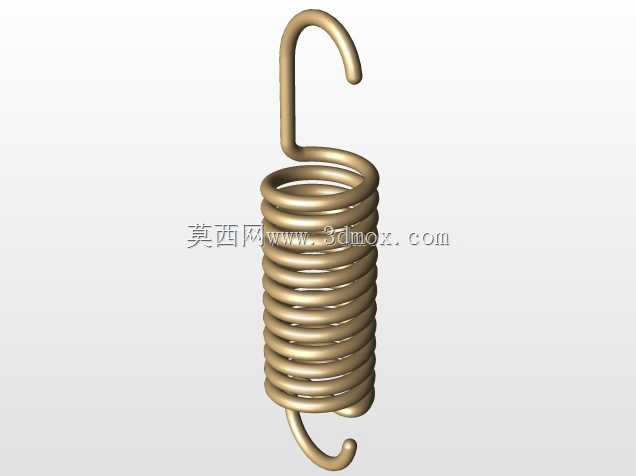

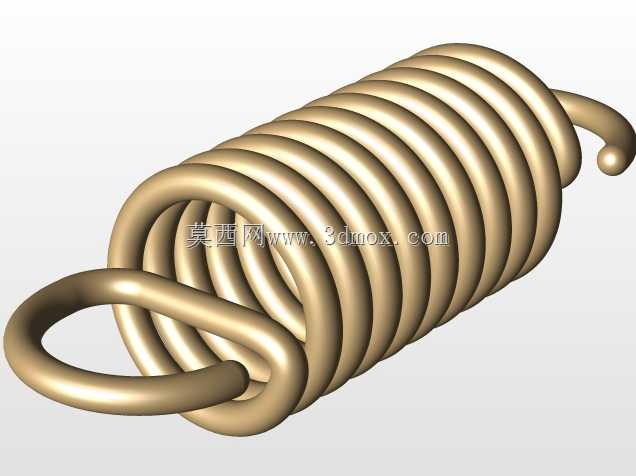

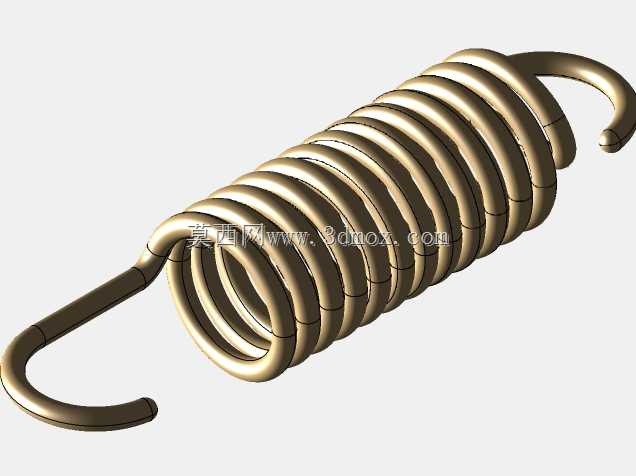

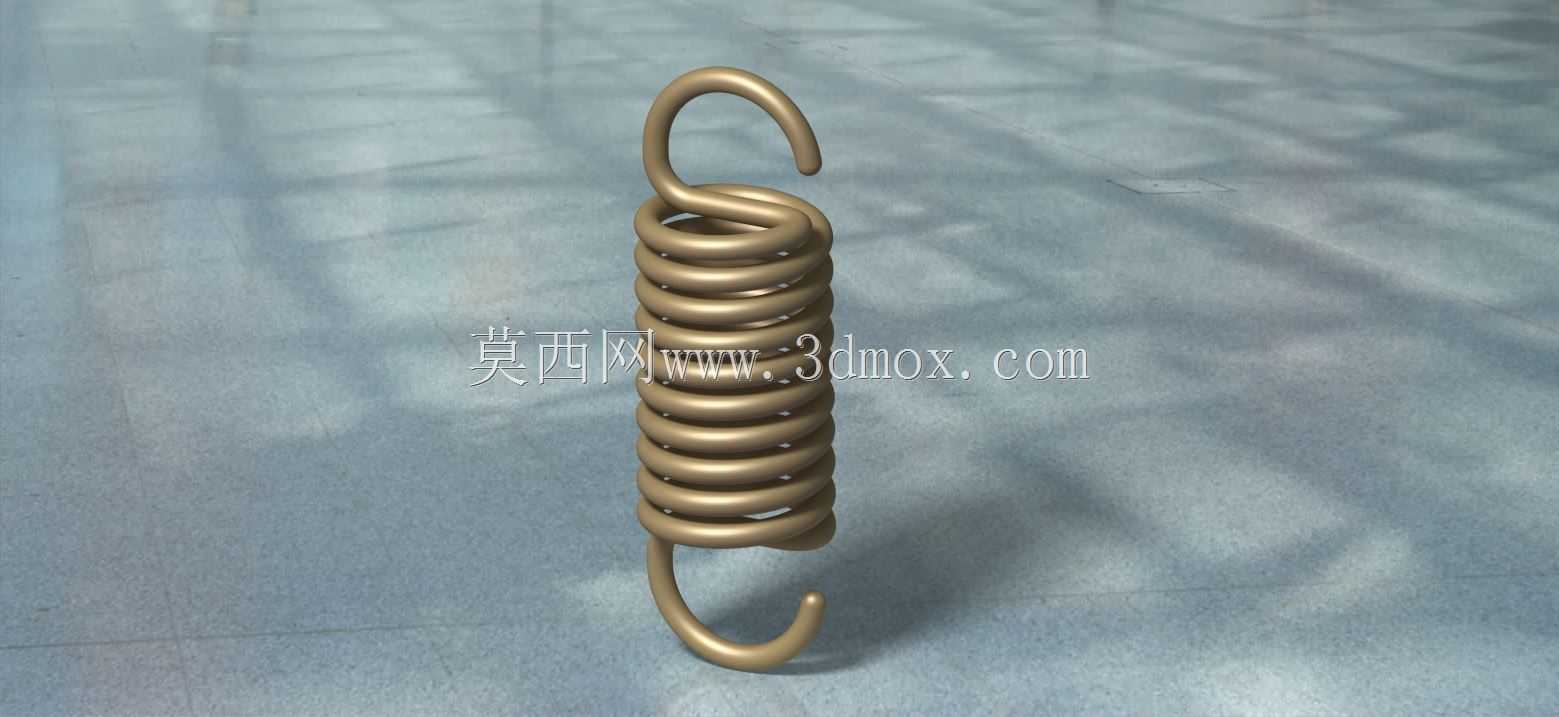

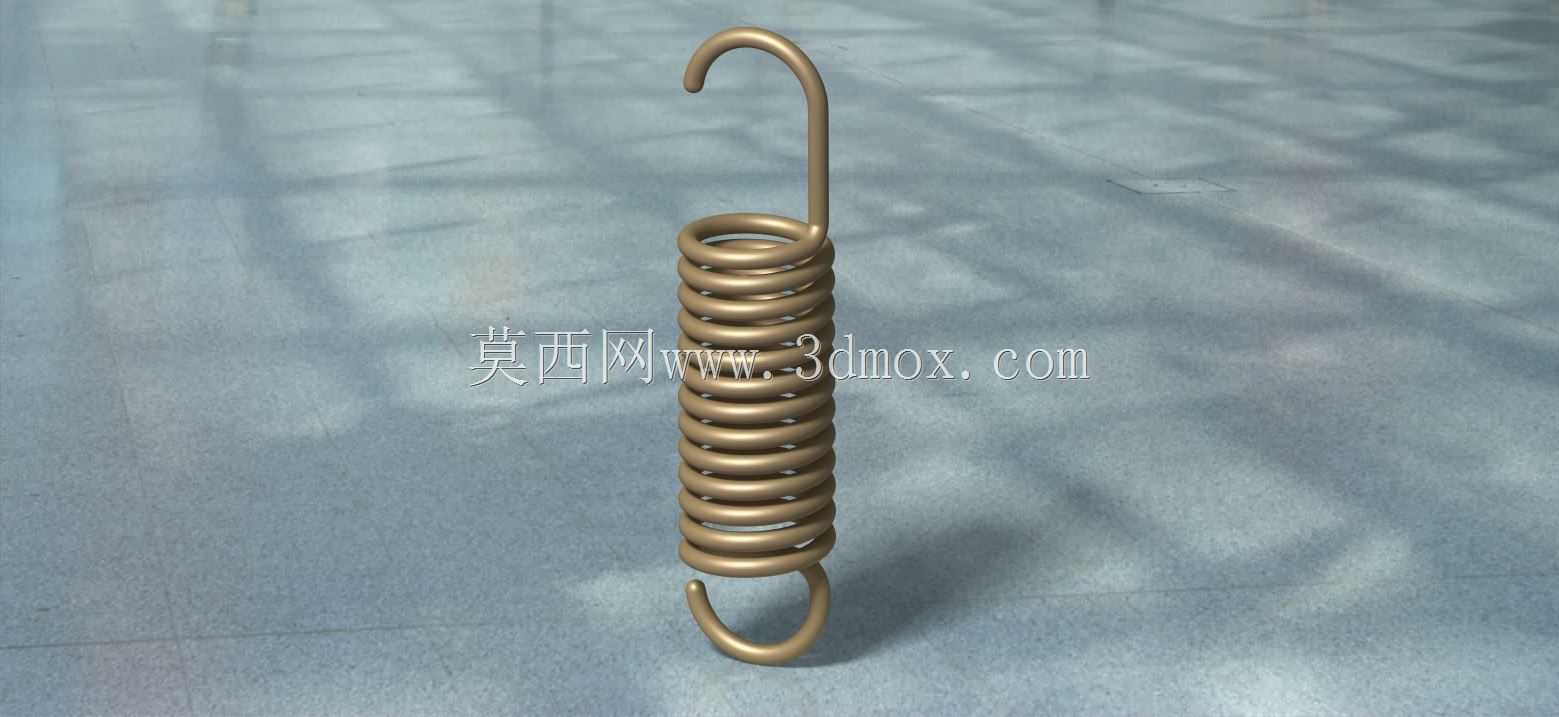

　　外形上，模型中部为规则圆柱螺旋段，线材直径、簧圈中径和有效圈数决定主体力学性能。两端钩部由同一线材延伸弯折而成，一端为较长的弧形挂钩，另一端为较小回钩，适合不同方向的挂接。建模时应保证螺旋中心线连续过渡，弯钩与末圈之间不能出现截面突变；钩部弯曲内侧需保留合理圆角，避免热处理或实际受力时产生应力集中。安装边界方面，需预留簧圈受拉伸长后的轴向空间，同时检查挂钩摆动角度，防止弹簧在开合过程中与周边壳体、柱位或线缆摩擦。挂钩端部进入配合孔或销轴后，应保证接触点位于钩体强度较高的位置，避免偏载导致钩口张开。

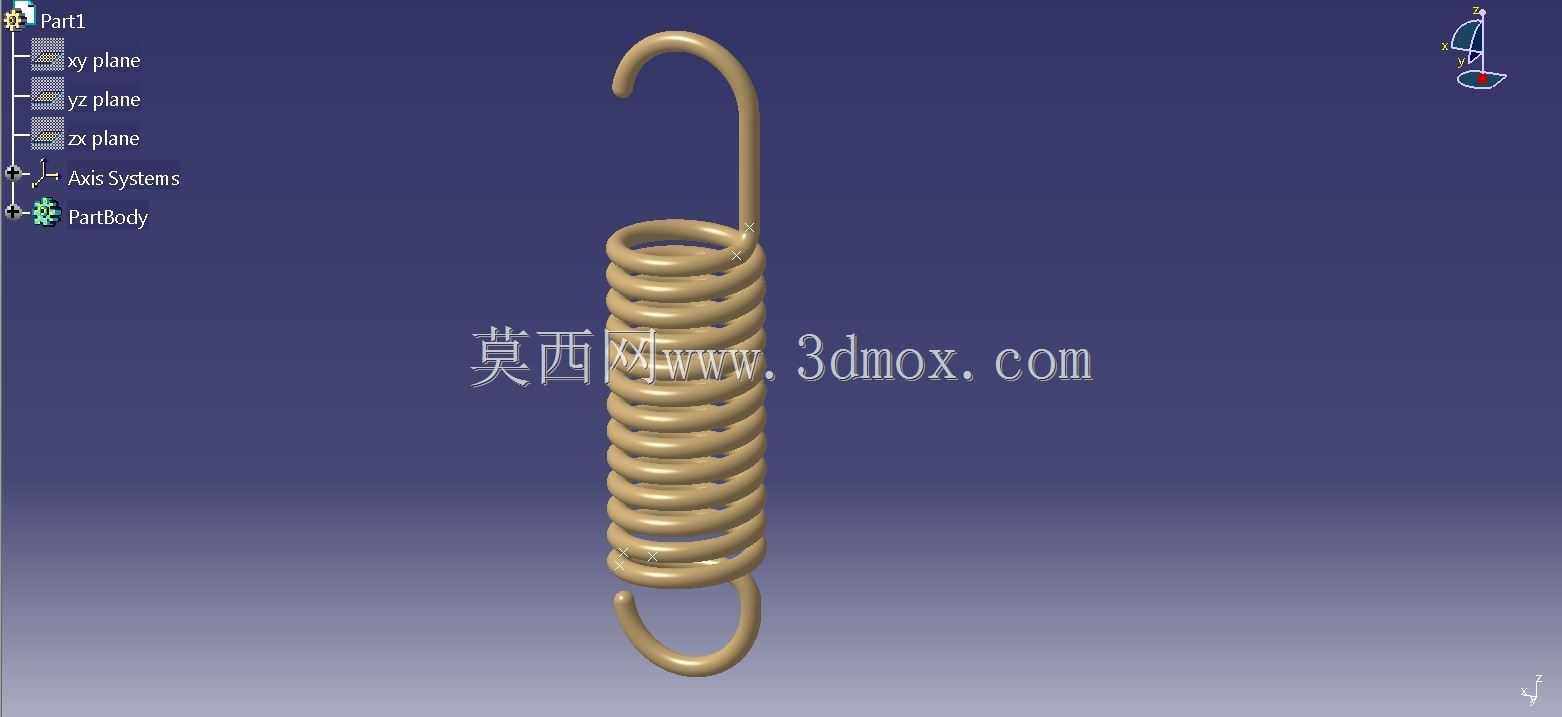

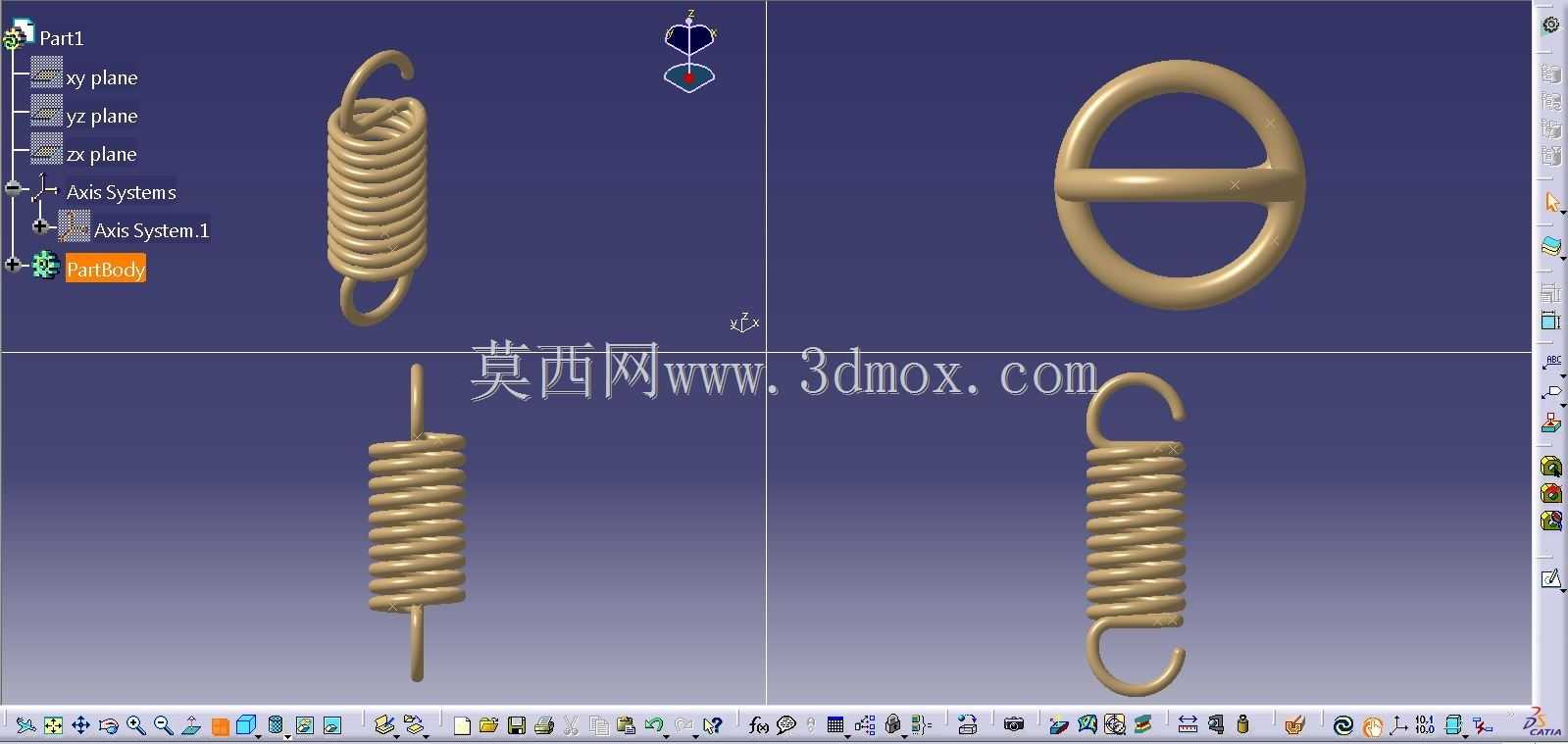

　　结构设计思路上，先确定两端安装点的相对位置和运动轨迹，再按工作行程估算弹簧长度变化；随后选择线材直径和中径，使最大拉力落在材料许用应力范围内。对于频繁往复动作的部位，还应考虑表面处理、疲劳寿命和挂钩磨损。该三维结构完整表达了簧圈螺距、线材走向、端部钩形及空间姿态，可用于装配干涉检查、拉力方向确认和轻量化机构方案验证。
