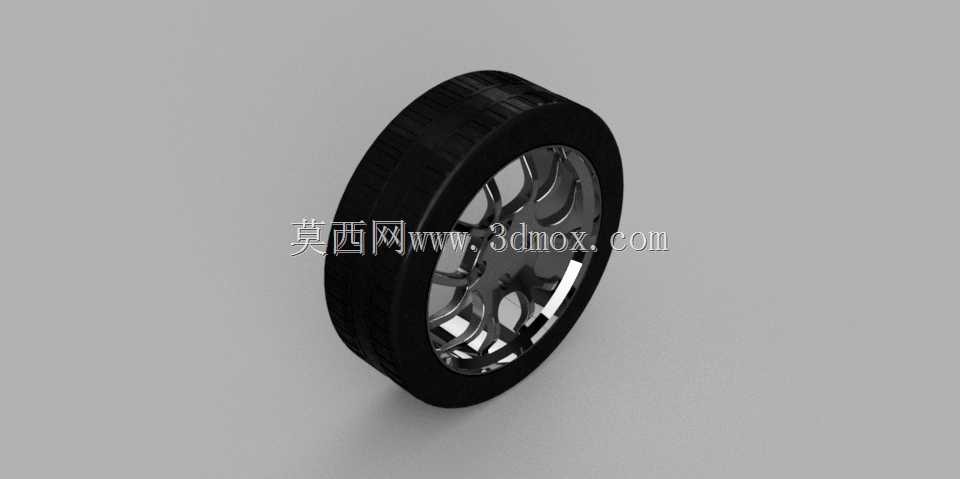

乘用车多辐条铝合金轮毂配橡胶轮胎总成

　　这套车轮总成在整车开发流程里属于行走系统核心部件，日常会出现在三类典型工程场景中：一是整车总装工位的底盘合装环节，车轮通过轮毂中心孔与转向节轴头对位，由五颗轮毂螺栓按对角顺序施加规定预紧力矩，完成后随整车下线进入制动检测、四轮定位工位；二是售后维修场景，轮胎拆装设备卡爪固定轮辋边缘完成扒胎、动平衡校准，轮辐外露的造型面直接决定车辆外观辨识度；三是改装选型场景，工程师会对照轮拱间隙、ET偏距参数匹配不同J值轮辋，避免满打方向时胎壁蹭到翼子板内衬。从结构拆分来看，总成分为外部橡胶轮胎与内部铝合金轮毂两部分：轮胎部分采用常规民用乘用车胎的断面轮廓，胎面预留连续环状橡胶实体，建模时还原了胎侧的圆弧过渡、胎圈与轮辋配合的止口台阶，

　　胎体内部未单独拆出帘布层、钢丝带束层等细部结构，外观面完整保留胎面的环形基础形态，可直接用于整车外观渲染、装配干涉检查。轮毂部分采用多辐条镂空设计，五组主辐条从中心安装盘向外辐射延伸，辐条之间开出大尺寸镂空窗口，既减少轮辋整体自重，也能在车辆行驶时为内侧制动盘、制动卡钳引导气流，带走连续制动产生的摩擦热量；轮毂中心设置凸起的中心定位孔凸台，周围均匀分布五个螺栓过孔，安装面加工出平整的贴合面，保证与轴头法兰完全贴紧，不会出现装配偏摆。设计思路上优先兼顾造型展示与装配可行性：轮辋的轮缘位置做出标准翻边结构，胎圈卡槽的深度、宽度匹配常规轮胎的配合尺寸，三维建模时将轮胎内圈与轮辋外圈设置为同轴配合，两者装配后无径向错位；

　　轮辐的曲面采用顺滑的流线型过渡，没有尖锐棱角，既符合铝合金低压铸造的工艺拔模要求，也避免应力集中在辐条根部。安装边界方面，轮辋轴向宽度、轮胎外径都参照常规家用紧凑型轿车的车轮尺寸区间设定，轮毂背面的制动避让腔预留出足够空间，可容纳常见的浮动式制动卡钳与通风制动盘，不需要额外打磨卡钳或加装垫片；车轮整体的轴向偏距按照前置前驱家用车的常用参数设定，装配后轮胎外侧与翼子板轮眉基本齐平，不会出现轮胎凸出车身或内凹过多的问题。建模过程中把轮胎的橡胶哑光质感、轮毂的金属抛光质感做了区分，轮辐表面的反光面、轮胎的粗糙胎面都还原到位，可直接放入整车数字样车中完成底盘运动校核，验证悬架全行程跳动时轮胎与周边部件的间隙，也能用于外观方案评审，直观展示不同车身配色搭配该款轮毂的视觉效果。
