摩托车液压盘式制动卡钳总成结构

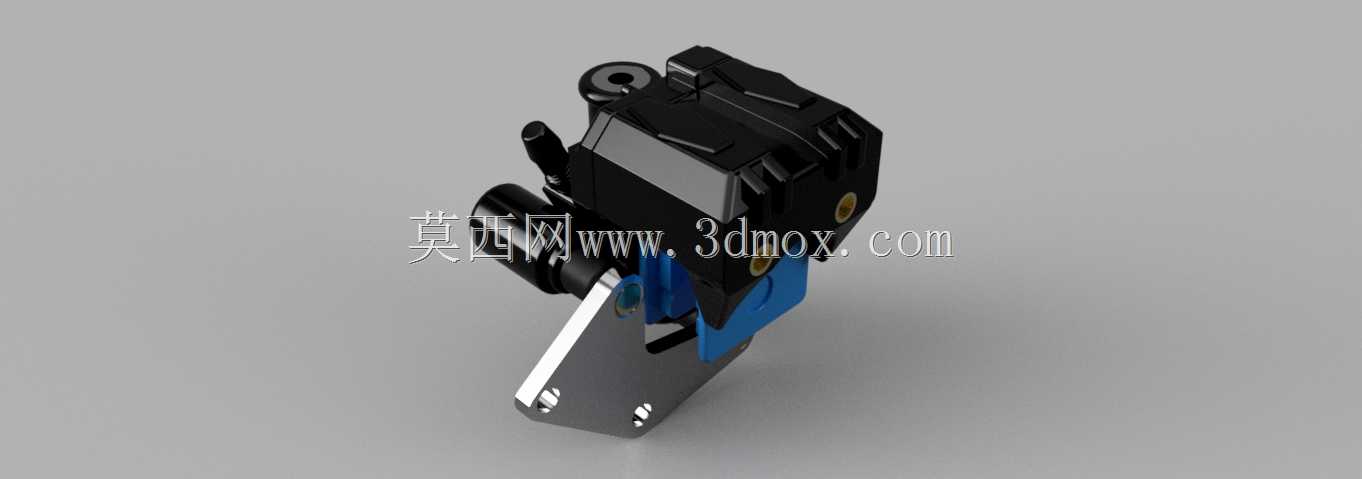

　　这套三维结构围绕摩托车前轮或后轮的盘式液压制动执行端展开，核心是把制动主缸传递来的液压力转化为夹紧摩擦片的机械夹持力，最终让制动盘随车轮减速。实际装车场景中，卡钳通过支架固定在前减震筒下端或后摇臂安装座上，制动盘随车轮同步旋转，卡钳本体跨骑在制动盘两侧；骑手捏下制动手柄或踩下制动踏板时，管路内高压制动液进入卡钳油缸，推动活塞侧摩擦片先贴向制动盘，随后卡钳在导向销上反向滑移，让另一侧摩擦片也压紧盘面，两侧摩擦力形成制动力矩。

　　从结构思路看，模型区分了卡钳本体、活塞、摩擦片、安装支架、导向销、放气螺钉、油管接口等关键部分。本体内部需要布置油缸腔、密封沟槽和油道，密封件既要保证高压油液不泄漏，又要在制动解除后允许活塞适度回位，避免摩擦片长期拖磨制动盘。摩擦片背部设置钢背与减振、隔热结构，工作面材料需要兼顾摩擦系数稳定、耐磨和耐热衰减；安装支架承担制动反力，因此安装孔间距、结合面厚度和加强筋走向都要围绕受力路径布置。导向销表面需要保证滑移顺畅，防尘套则用于阻挡泥水、沙尘进入销孔，这对两轮车外露行驶环境尤其重要。

　　外形与安装边界方面，卡钳整体呈跨夹式布局，一侧容纳活塞和油缸，另一侧通过桥体连接，中部留出制动盘通过的环形间隙。设计时需要重点核对制动盘直径、厚度与卡钳开口深度的匹配关系，盘厚变化会直接影响活塞行程和摩擦片间隙；卡钳外缘与轮辐、减震筒、挡泥板、速度传感器等周边件之间应保留足够运动间隙，避免压缩行程或转向极限位置发生干涉。安装孔位需与整车支架同轴，结合面贴合后不能产生附加弯矩；油管接头方向要便于排气和装配，放气螺钉位置应处于卡钳较高点，以便维护时排出油路空气。

　　在建模检查中，可先按制动盘中心确定卡钳径向位置，再依据摩擦片有效摩擦半径校核制动力臂。油缸直径决定相同液压下的夹紧力，活塞数量和布置形式影响制动热容量与片体压力分布。摩擦片磨损后，活塞会向外补偿，因此卡钳内部需预留足够伸出量；支架与本体之间的滑移方向应平行于制动盘法线，防止偏磨。散热方面，本体外部的筋条和开放空间有助于制动热散发，靠近轮毂一侧还要考虑泥水堆积和清洁维护。整体结构既服务于摩托车制动系统的安全性能，也为整车布置、零部件干涉检查和后续工程图拆绘提供了直观依据。
