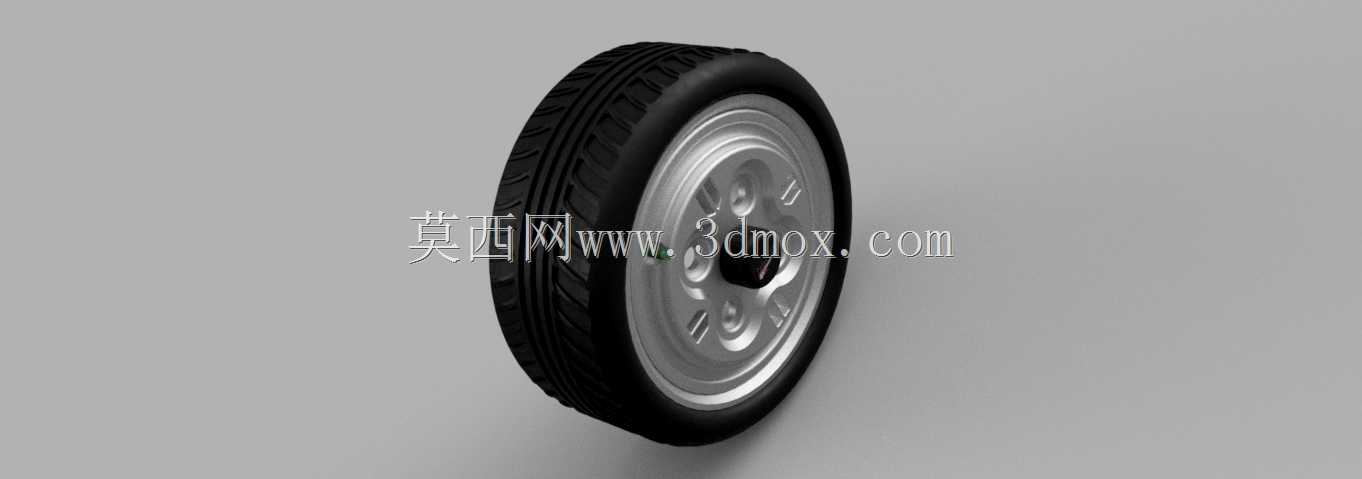

乘用车钢制轮毂橡胶轮胎总成

　　车轮总成是整车行走系统里直接承担路面载荷传递的关键部件，这组三维结构完整还原了乘用车辆常用的钢制轮辋与橡胶轮胎配合状态，可用于底盘布置校核、行走机构演示、维修工装开发以及小型代步车、拖车类设备的轮端方案参考。从结构分层来看，外侧橡胶轮胎承担接地、缓冲和抓地功能，胎面布置连续纵向花纹沟与横向花纹块，能够在滚动过程中排出接地区域介质，同时提升胎面与路面的摩擦接触稳定性；胎侧区域保留合理弧度，用于吸收路面冲击带来的形变，避免刚性轮辋直接承受颠簸载荷。内部钢制轮毂采用冲压成型思路，轮辋卷边形成轮胎安装止口，轮辐区域分布多组加强压型与安装孔位，中心孔用于和车轴轴头定位配合，周围螺栓孔按照圆周均布，保证锁紧后受力对称，

　　轮毂表面的阶梯造型既兼顾冲压脱模，也能在不显著增加板厚的前提下提升轮辐抗弯刚度。建模时轮胎与轮辋按实际装配关系处理，胎圈位置卡入轮辋边缘，二者之间不存在干涉间隙，旋转轴线与轮毂中心孔保持同轴，后续做运动仿真、制动间隙检查或悬架跳动分析时，可以直接把该总成作为轮端参考件调用。外形边界上，车轮整体外径标注为28厘米，属于小直径轮组规格，布置时需要以轮胎最外圆确认轮拱、挡泥板和车架侧边的安全距离，以轮毂安装面确认轮距、轴承位置和紧固件伸入长度；轮胎宽度方向还要预留转向转角空间，避免满打方向时与悬架摆臂、减震器或车身覆盖件发生摩擦。实际选型中，这类小尺寸车轮常见于低速代步车辆、工装推车、实训台架和轻型拖挂设备，设计重点不只是外观还原，

　　还要把接地半径、安装孔分布、轮辋限位结构和胎侧变形空间表达清楚。轮辐上的凸台和凹筋不能简单看作装饰特征，它们在车辆过坎、转弯和制动时会分散板件应力，减少轮辐局部屈曲；轮胎花纹深度和沟槽走向则影响滚动噪声、排水路径以及胎面磨损均匀性。进行整车三维布局时，工程师可依据该模型核对轮胎外廓与底盘件的动态包络，也可进一步派生轮毂材质、孔距、偏距和轮胎断面等参数，用于后续工程出图与装配验证。
