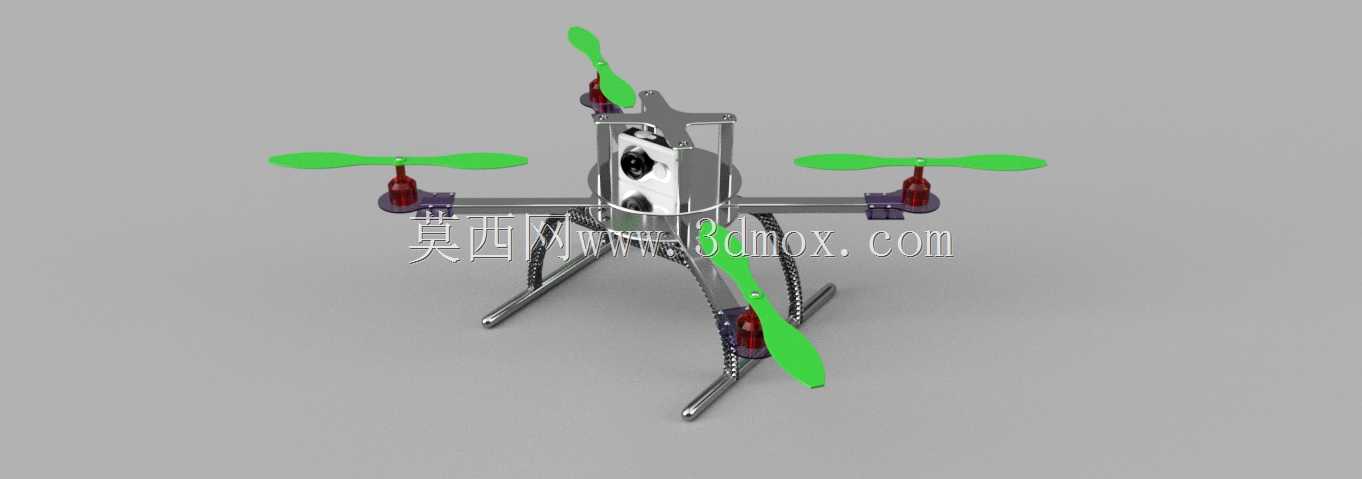

带前置摄像头的四旋翼航拍无人机结构

　　这套四旋翼结构面向低空近景影像采集场景，可用于小型场地巡检、教学实验、室内外短距离航拍以及简易航模验证。机体核心由中心承载舱、四向机臂、旋翼动力组件和下方支撑脚组成，前置位置布置摄像头模块，使飞行过程中能够沿机头方向获取画面。中心舱采用框架式承载思路，摄像头安装在机身前部可视区域，周边留出镜头避让空间，避免机臂或桨叶进入视场。机身内部可容纳飞控板、电池、图传或接线模块，框架上的安装面与固定孔位用于约束电子件位置，减少飞行振动对成像和控制的影响。四根机臂从中心向四角伸展，臂端布置电机座，电机轴向上连接螺旋桨。四桨呈对角分布，相邻旋翼通过转向差实现升力与扭矩平衡；桨叶采用细长叶型，在相同转速下可提供足够拉力，同时降低单片桨叶的转动惯量。

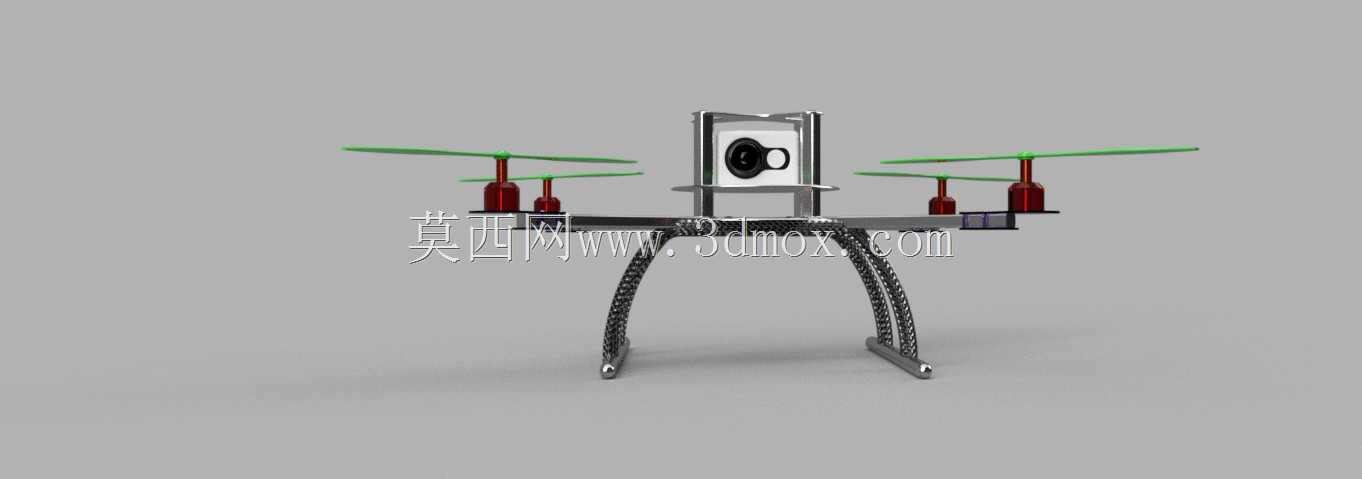

　　机臂长度决定旋翼间距，也直接影响桨叶之间的气动干扰和整机姿态响应，设计时需要让相邻桨盘保持安全间隙，并为桨叶变形、动平衡偏差预留边界。下方起落架采用弯折杆件形成前后支撑，触地点向外展开，以提高降落时的抗倾覆能力。支架高度使摄像头和机身底部在着陆后不接触地面，同时为电池拆装、底部接线和缓冲变形留出空间。杆件与机身连接处承受着陆冲击，结构上需要保证支撑方向刚直，侧向又能通过轻微变形吸收能量。从安装边界看，旋翼旋转直径是外围最大运动范围，运输或装箱时桨叶可作为易拆部件处理；机身宽度由机臂展开长度决定，收纳状态则取决于机臂是否折叠或可拆卸。摄像头朝向、镜头最低点、起落架触地面和桨盘平面构成主要尺寸校核关系。建模时需重点检查桨叶与机臂、机身、

　　摄像头之间的运动间隙，确认电机座孔位、旋翼锁紧方向、起落架接地点以及中心舱内部器件的堆叠空间。整机结构不追求复杂外观，而强调动力布置对称、维护拆装方便、镜头视野开阔和落地支撑稳定，适合作为小型航拍无人机机械结构方案进行细化设计与验证。
