三辊式金属板材卷圆弯板设备

　　该套三辊卷板设备主要面向中小型钣金加工车间、通风管道预制场、罐体封头前段卷制作业以及钢结构非标件生产场景，用来将平直钢板通过连续辊压弯曲成弧形、筒形或者大曲率锥段工件，替代人工敲制与分段拼焊的低效工序。整机采用卧式对称三辊布局，两根上置工作辊承担压下进给与板材夹持，下辊配合输出旋转扭矩，板材在辊缝间反复往复进给过程中逐步产生塑性弯曲，操作人员可根据目标筒径分次调整压下量，避免单次进给量过大造成板材局部折痕或者辊轴过载。

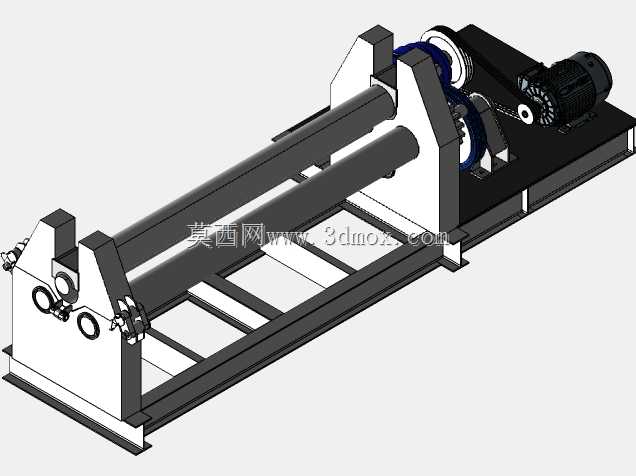

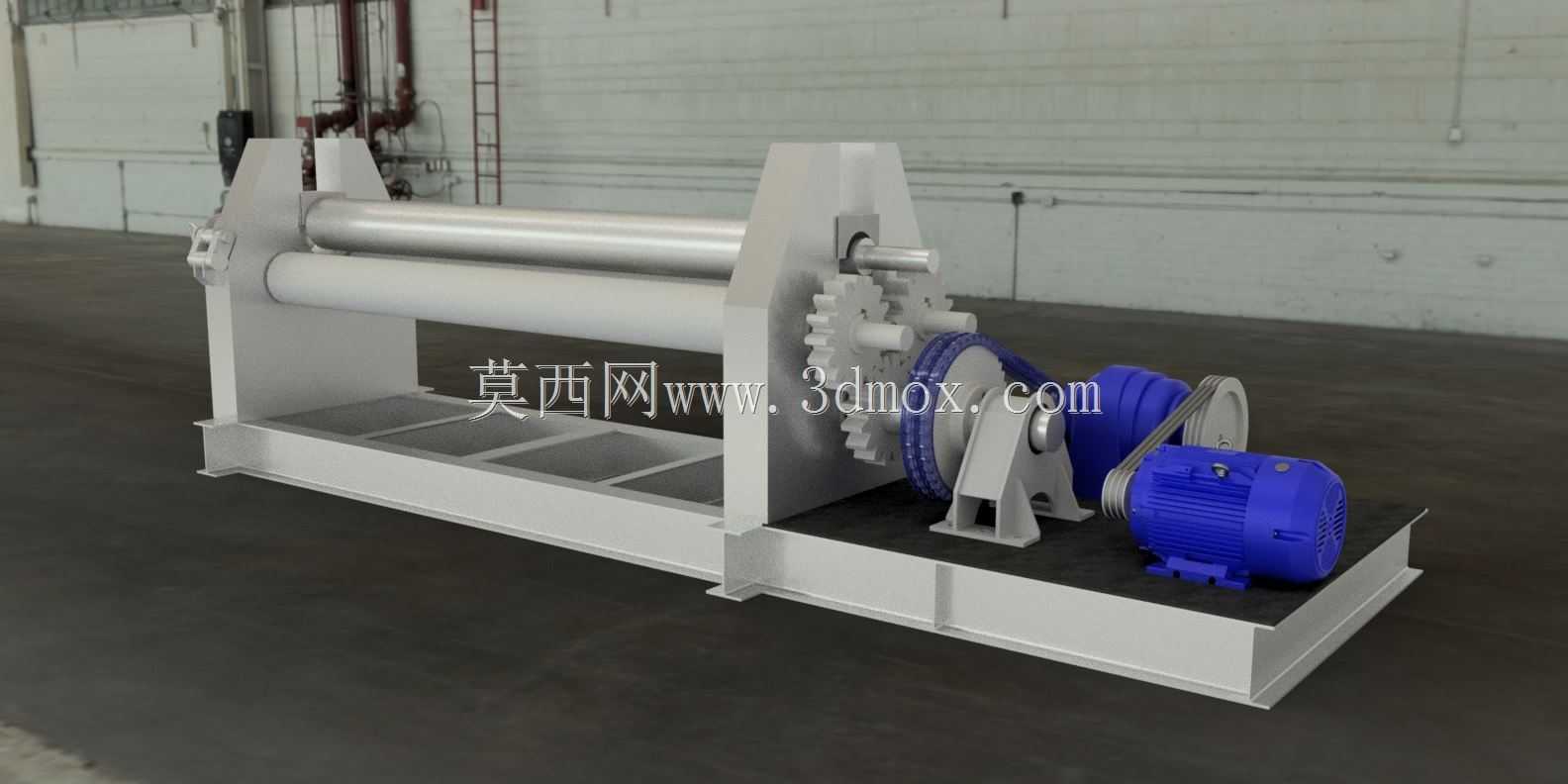

　　从结构设计逻辑来看，主机架采用两块厚钢板立式墙板搭配底部整体焊接底座，墙板上端开设辊轴轴承座安装位，两侧轴承座分别承载三根工作辊的径向载荷，底座台面预留减速机、驱动电机以及传动齿轮组的安装基准面，所有装配面均经铣削加工保证同轴度，避免长辊轴运转过程中出现挠曲偏载。动力端采用蓝色三相异步电机输出扭矩，经三角带轮一级减速后传入大齿圈齿轮副，最终驱动下工作辊同步旋转，带轮外侧设置安全护罩，齿轮啮合区域保留润滑空间，低速大扭矩的传动特性适配厚钢板卷制时的大阻力工况。

　　设备的安装边界需要结合车间动线提前规划：整机长度方向覆盖电机外伸端到墙板后侧余量，宽度方向需预留板材上下料的操作空间，高度方向要保证上方起重吊具的通行距离，底座地脚孔对应预埋螺栓位置，浇筑混凝土地面时需保证台面水平度，防止长辊工作时受力不均。进料侧需留出大于待加工板材长度的堆料区域，出料侧预留成型筒件的吊取转运通道，电控点位就近布置在机架侧方，操作时可随时观察辊缝压下状态与板材进给位置。

　　针对不同厚度钢板的卷制作业，设计阶段核算了辊轴的抗弯截面模量，保证在额定卷板厚度范围内辊体最大挠度控制在工艺允许区间，卷制后的筒件圆度误差可满足后续焊接组对要求。辊体表面采用精加工光面处理，避免压伤钢板表面，针对不锈钢板加工场景也可配套附加防护衬垫。传动侧的开式齿轮采用渐开线直齿结构，维护时可直接开盖检查齿面磨损情况，定期加注润滑脂即可保证长期运行，设备整体结构紧凑，无需复杂液压站配套，适合小规模加工场地快速部署投产，完成从平板到弧形工件的连续成型作业。
