车床分体式平口钳夹持座结构

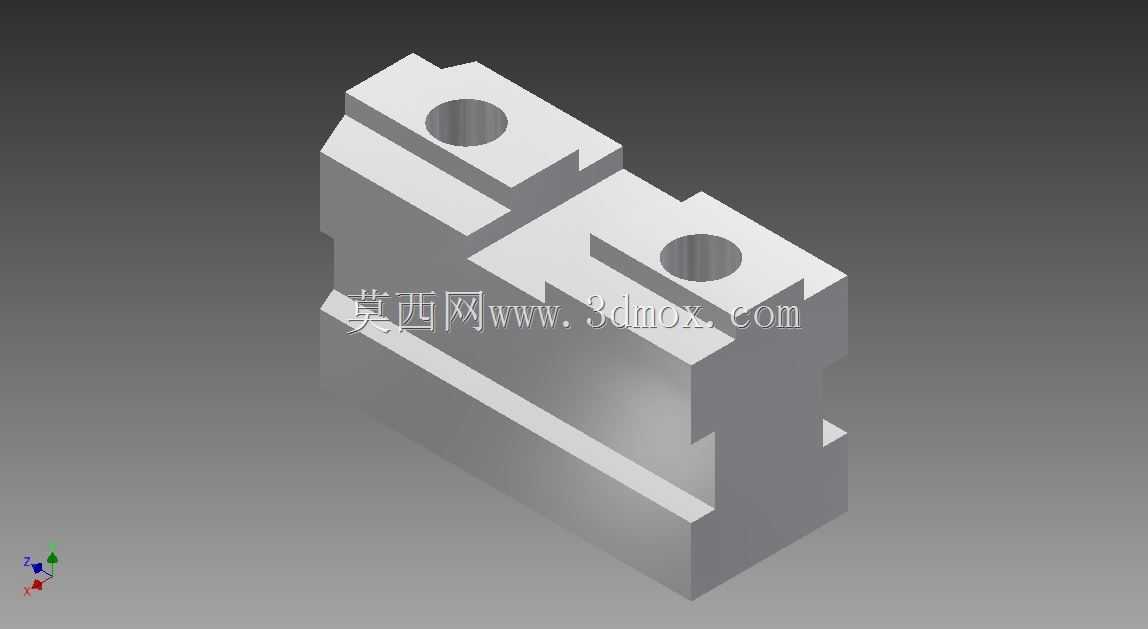

　　这套夹持件对应普通车床或小型台式虎钳上的活动钳口基座，主要承担工件侧向定位与夹紧传力，在单件修配、教学实训和小批量轴套、方块零件加工中使用频率很高。结构没有复杂曲面，整体呈左右分体的阶梯块状，底部留出连续导向槽，装配后可沿虎钳导轨方向平移；两个凸台分别设置同轴圆孔，用于穿入丝杠、销轴或配合锁紧螺钉，把旋转进给转化为钳口的直线压紧动作。

　　从受力路径看，夹紧力从丝杠端部传递到中部承力面，再经厚实立壁扩散到与活动钳口贴合的上端面。模型把高受力区域做成实体加厚结构，侧壁过渡处保留较大圆角余量，避免长期夹持锻件、棒料时出现根部裂纹；上部两个台阶面并非装饰，而是用于嵌入可更换钳口板或垫片，磨损后只需拆换接触面，不必整体报废。导向槽宽度与底面平直度是关键安装边界，建模时需保证槽口两侧平行，底面与钳身导轨贴合后不能出现翘动；若间隙过大，夹紧时钳口会抬头，直接影响工件垂直度。

　　外形上，零件长宽高比例偏矮壮，适合在紧凑工作台内布置。两个安装孔的中心距需与丝杠螺母位置匹配，孔周凸台提高了局部承压面积，也为钻孔、攻丝或压入衬套预留加工余量。前端开口槽用于避让固定钳身或排屑空间，加工铁屑可沿槽侧滑落，减少钳口移动卡滞。

　　实际测绘建模时，应先锁定导轨槽宽度、底平面和孔中心高这三个基准，再拉伸主体轮廓；阶梯面、孔位和避让槽可通过特征切除完成。装配检查重点放在活动块全行程是否干涉、钳口闭合后两贴合面是否平行，以及丝杠转动时有无偏心别劲。该类零件看似简单，却直接决定虎钳夹持刚性，适合作为机床夹具结构练习、工装改进和机加工装夹方案验证的参考对象。
