重载万向旋转脚轮带安装顶板

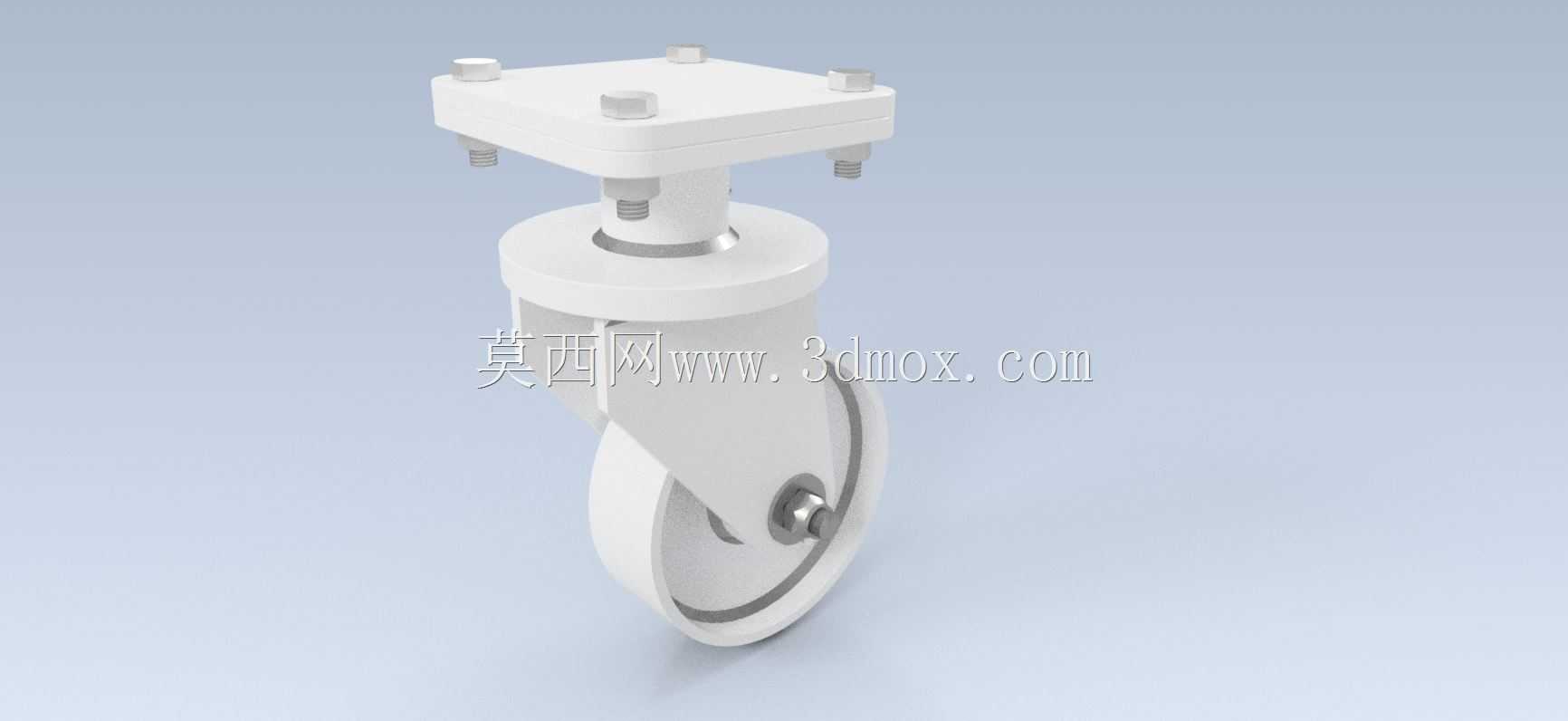

　　该模型呈现的是一种带方形安装顶板的重载万向旋转脚轮，主要用于工业台车、物流周转车、设备移动底座、工装小车以及需要频繁转向的承载平台。脚轮的核心价值不在于单纯滚动，而在于在承载状态下同时完成直行、转向、越障和安装定位，因此结构上必须兼顾轮体滚动、支架回转、顶板固定以及载荷传递。

　　从使用场景看，这类脚轮常见于车间内部转运、自动化线边料车、焊接工装台、装配辅助平台和重型机柜底部。设备在静止时依靠顶板与车架刚性连接，移动时由轮体承受垂向载荷；当推行方向发生变化时，上部回转结构带动支架绕竖直轴线旋转，使轮面自动顺应行进方向。相比定向轮，万向脚轮能够显著减小转弯半径，适合通道狭窄、转向频繁的生产环境；相比轻型塑料脚轮，该结构采用金属支架和较宽轮面，更适合承载较大、地面条件不完全平整的工况。

　　模型上部为方形安装板，板上布置多个安装孔位，用于通过螺栓将脚轮固定在设备框架或台车底板下方。方形顶板的优势在于接触面积大，螺栓受力分布相对均匀，能够把轮轴处的集中载荷扩散到车架安装面上。顶板下方设置回转连接段，使支架与安装板之间形成可相对转动的关节。该部位是万向脚轮的受力关键，既要承受竖直压力，也要承受推行过程中产生的侧向力、冲击载荷和转向摩擦力矩，因此在实际设计中通常需要关注回转支承的耐磨、间隙控制和防脱结构。

　　中部支架采用叉架式承力形式，两侧侧板向下延伸并夹持轮体，轮轴横穿支架与轮毂中心。支架外形在模型中表现为连续过渡的金属件，这种处理有利于降低拐角处应力集中。轮体通过中心轴与支架连接，轮毂区域可见轴套或轴承安装位置，说明滚动摩擦并非依赖轮体与固定轴的直接干摩擦，而是通过回转副降低推行阻力。轮缘具有一定宽度，能够增大与地面的接触面积，在同等载荷下降低接触压强，对环氧地坪、水泥地面和钢板地面都有较好的适应性。

　　设计思路上，该脚轮把安装、回转和滚动三个功能明确分层。最上方的顶板负责与主机连接，中间回转段负责方向调整，下方轮体负责直线滚动。这样的分层结构便于维护：轮面磨损后可围绕轮轴部位进行更换，回转段卡滞时可单独检查转盘或轴承，安装板则保持与车架固定。对于设备选型人员而言，需要重点核对顶板孔距、顶板厚度、安装高度、轮径、轮宽以及回转半径。安装高度决定整车底盘离地间隙；轮径影响越障能力和滚动阻力；回转半径关系到脚轮在车架底部是否会与支腿、底板或周边附件发生干涉。

　　在外形边界方面，模型顶部方形板的轮廓决定了车架开孔或焊接垫板的尺寸范围；下方轮体旋转时会扫出一个以回转轴为中心的圆形区域，设计台车底部布局时不能只看静止状态下的轮体位置，还应预留完整转向空间。若脚轮靠近设备侧板安装，转向后支架或轮缘可能与侧板接触；若四个脚轮间距过小，整车转向稳定性会下降；若顶板安装面不平，螺栓紧固后支架可能受到附加弯矩，导致回转沉重或轮轴偏磨。

　　从工程建模角度看，该类零件适合按装配体思路处理：安装板、回转座、叉架、轮体、轮轴、紧固件分别建立，再通过同轴、重合和旋转约束完成装配。轮体应保留绕轮轴的旋转自由度，支架相对顶板应保留绕竖直轴线的旋转自由度，这样在机构检查中才能真实反映脚轮的运动关系。建模时还需注意轮面最低点与顶板上表面之间的高度尺寸，这一尺寸直接影响设备支腿长度和整车高度。对于需要在三维布局中进行多轮布置的设计者，可依据该模型检查脚轮排布、转向空间、刹车件预留位置以及推手施力方向，从而避免实物装配后出现擦碰、转向不足或承载不稳的问题。
