三角立式铰接固定支撑支座结构

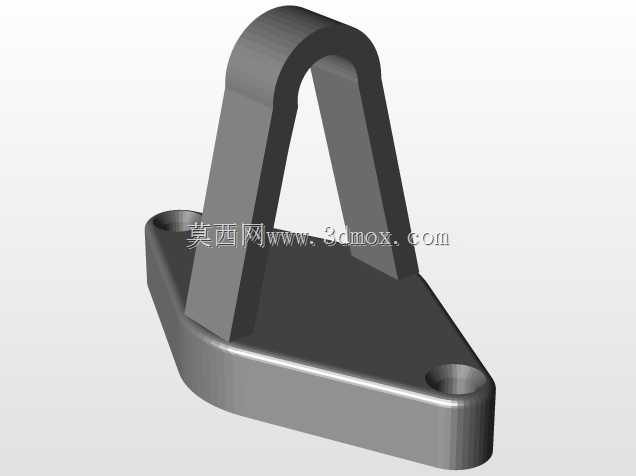

　　该支撑支座采用三角稳定构型设计，底部为带圆角过渡的三角形安装底板，板体两端预留沉头安装孔，可直接通过螺栓将整件固定在设备台面、机架立面或工装基板上，安装孔位沿底板长向分布，孔边做沉孔处理，锁紧后螺栓头不外露，避免周边运动部件发生刮碰。底板厚度均匀，边缘全部做圆角钝化，既消除应力集中隐患，也避免装配过程中锐边划伤操作人员。支座上部为对称布置的双立臂结构，两臂从底板两侧向上收拢，顶端通过半环形铰接耳段连为整体，双耳之间留出贯通间隙，顶端同轴形成铰接穿轴空间，可穿装销轴，用来挂载摆杆、连杆、张紧轮架或小型摆动执行件，承担铰接支点的功能。整体构型没有多余冗余结构，材料分布顺着受力路径延展：底板承担整机的固定与载荷承接，

　　两侧立臂将顶部铰接点承受的径向、摆动力流平顺传递到底板安装面，三角封闭的轮廓让支座在承受侧向摆动载荷时，不易出现臂体张开变形，相比单侧悬臂支座，抗扭、抗侧摆刚度提升明显，在频繁往复摆动的工况下也能保持铰接轴线位置稳定。这类支座常应用在轻型自动化生产线的连杆摆动机构、小型工装的翻转定位支点、3D打印设备周边辅助挂装架、检测工位的传感器摆臂基座等场景，作为铰接承载基础件使用。建模过程中先勾勒底板三角轮廓，拉伸得到底座实体，再绘制双立臂的走向路径，拉伸臂体后与底座合并，顶端构建半环铰接耳，保证双耳内侧面平行、同轴度符合穿轴要求，所有交接位置均添加过渡圆角，避免直角交接带来的应力集中。外形整体占用空间紧凑，

　　底部三角底板的安装边界决定了整件的占地范围，双耳间隙宽度适配常规小型销轴的装配尺寸，顶部铰接孔的轴线高度决定了被支撑摆件的回转中心高度，选型时可对照安装面的可用空间、铰接点需要的承载高度以及摆杆的摆动行程，确认支座立臂不会和摆件运动轨迹发生干涉。整件结构一体成型，无需额外拼接，受力传递路径短，固定后支点刚性充足，既可以作为小载荷连杆机构的固定铰座，也能在教学实训、机构原理验证场景中作为标准支撑件使用，安装时只需保证底板贴合安装基准面，两件安装螺栓均匀锁紧，即可让上部铰接耳保持稳定的姿态，穿入销轴后就能为摆动构件提供可靠的回转支撑。
