机油盖防护供油一体化金属壳体结构

　　该机油盖结构主要面向动力总成、传动箱体及小型液压润滑单元的外部封装需求，承担内部运动零件防护与润滑油路引导两部分功能。实际装机时，壳体覆盖在齿轮、泵体或阀组外侧，一方面阻挡车间粉尘、泥水、飞溅切屑进入配合面，避免齿面拉伤、阀芯卡滞和轴承早期磨损；另一方面通过盖上预留的管状接口接入润滑回路，使机油能够按设定路径进入关键摩擦副，维持稳定油膜并带走局部热量。

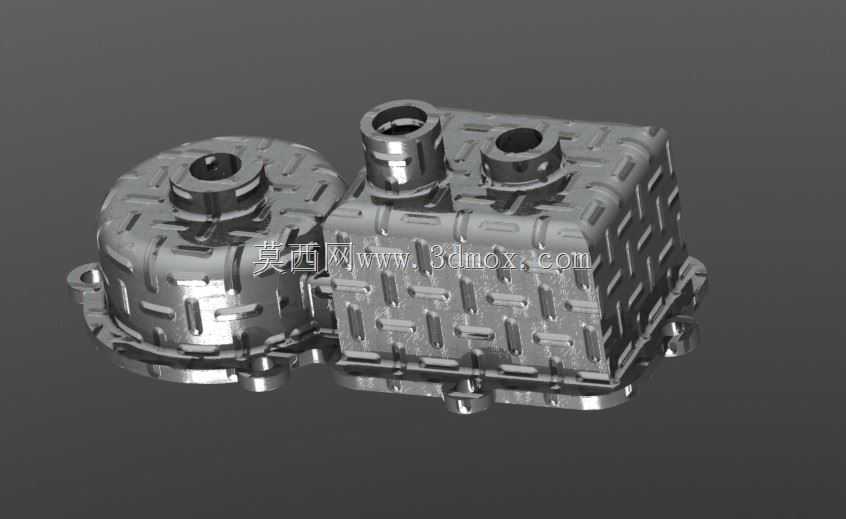

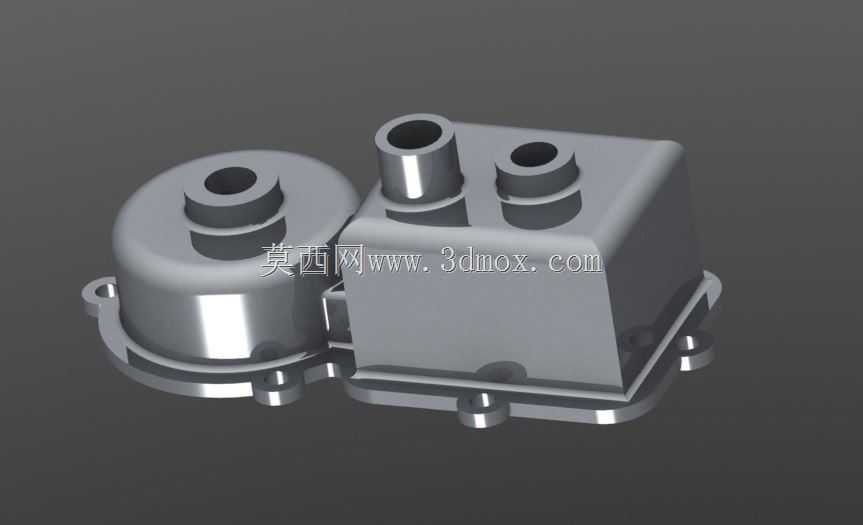

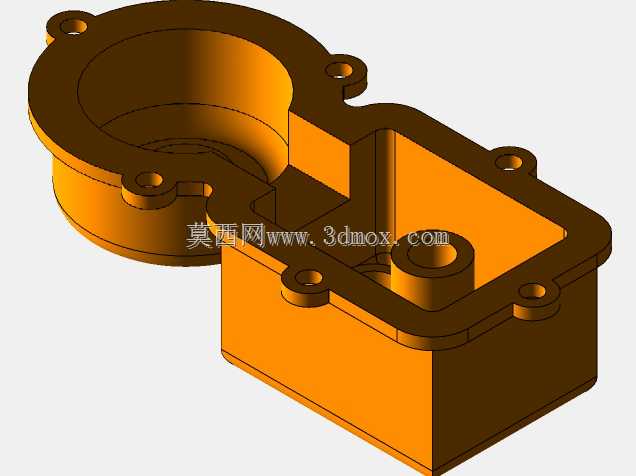

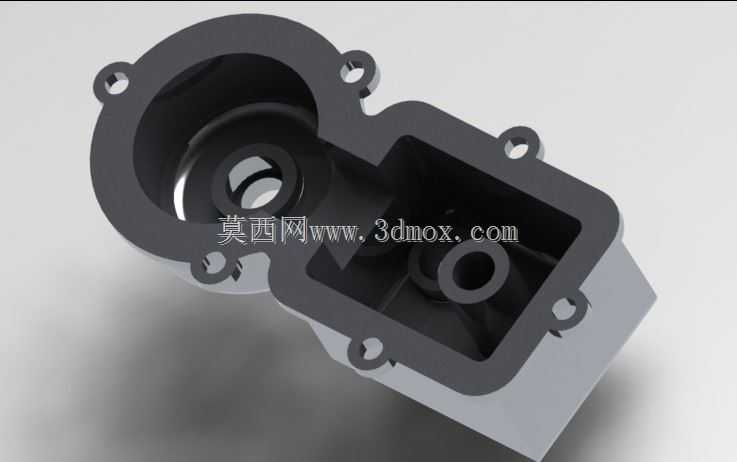

　　从结构布局看，模型由圆形端盖区与矩形箱体区组合而成。圆形区域对应回转类部件，周向布置安装耳座和密封贴合面，适合包覆齿轮、联轴器或泵轮；矩形区域内部空间较规整，可容纳阀块、油路通道及小型传动件。两个向上伸出的筒状接口分别承担进油、回油或排气作用，接口端部保留台阶与配合面，便于后续对接软管、硬管或快换接头。壳体表面大量交错的加强凹槽并非单纯装饰，而是在薄板压铸或冲压条件下提升抗弯、抗扭刚度，减少螺栓紧固后的局部变形，同时增加散热面积，使机油热量更快向周围空气散发。

　　设计过程中需要优先处理密封边界。盖体与基座之间的结合面应保持连续平整，螺栓孔周边设置足够凸台，使压紧力均匀传递；耳座位置避开内部运动包络，同时保证维修工具能够伸入。圆形腔与矩形腔过渡处容易形成应力集中，建模时应保留圆角和拔模斜度，壁厚尽量均匀，防止压铸冷却时出现缩痕或裂纹。油路接口的高度、方向和中心距需结合整机管路走向确定，避免与周边线束、支架发生干涉；若用于振动较大的设备，接口根部还应增加加强环，降低管路交变载荷造成的疲劳断裂风险。

　　安装边界方面，外形轮廓需依据箱体开口和外部安全间隙校核。底部法兰决定密封带宽度，侧向耳座决定螺栓分布圆，顶部接口则决定最小竖向空间。三维建模时可将内部零件按最大运动包络装入，再反向检查盖体内壁间隙；对靠近高温区的位置，还应预留热膨胀余量。整体结构在满足防护、供油和刚度要求的同时，兼顾压铸成型、机加工定位和后期拆装维护，适合作为润滑箱体端盖、传动腔护罩及小型供油模块外壳进行结构参考。
