多向安装折弯钣金连接支座

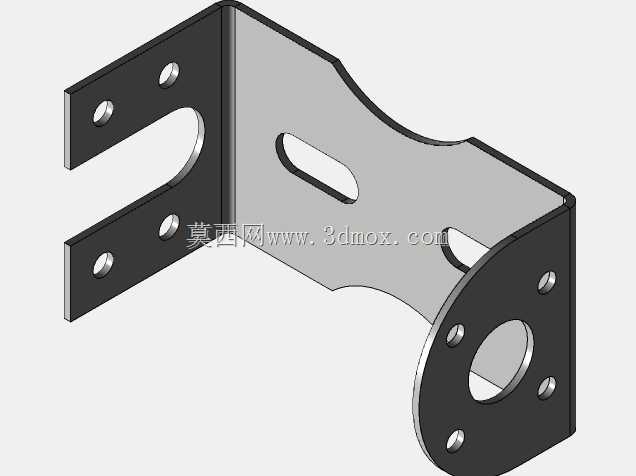

　　这款折弯钣金支座在小型通讯终端、桌面外设以及轻型机电模组的装配场景中十分常见，核心作用是在两个呈正交布置的安装面之间完成刚性转接，把一侧设备的载荷可靠传递到另一侧的机架或墙板上。从结构布局来看，零件采用单张金属板材经下料、冲孔、多道折弯成型，整体呈L形空间构型，两个互相垂直的安装翼面分别承担不同方向的连接任务。

　　朝向左侧的翼面开出U形开口槽，槽体上下分布两组共四个圆形沉孔，这种开口式设计在实际装配中优势明显：现场维护时无需将对接端的紧固件完全拧下，只需松脱即可沿槽口侧向滑入或取出支座，大幅缩短检修拆装时间，尤其适合布线密集、操作空间狭窄的通讯机柜内部。翼面上的沉孔可容纳螺钉头部，保证安装后板面平整，不会凸出干涉相邻零部件。

　　朝向右侧的圆形法兰翼面围绕中心大孔均匀布置四颗安装孔，中心通孔用于穿过转轴、电缆束或圆柱形定位凸台，周边孔位则与电机端盖、传感器壳体或者旋转支架的螺孔一一对应，能够实现周向精确定位。中间连接腹板上开设长圆形调节槽，长槽沿折弯棱边平行方向延伸，装配时可沿槽长方向微调支座的相对位置，补偿钣金件折弯角度公差以及机架焊接带来的累积误差，待位置校准后再锁紧紧固件，降低了对上游零件加工精度的苛刻要求。腹板上下边缘采用内凹圆弧过渡，既避开了周边运动部件的摆动包络，也减少了折弯转角处的材料应力集中。

　　设计思路上优先遵循钣金工艺约束：所有孔边到折弯线预留足够翻边距离，避免冲孔后折弯引发孔口拉伸变形；折弯圆角选取与板厚匹配的内R值，防止外侧弯裂；各翼面的孔位排布兼顾标准紧固件的扳手操作空间，沉孔深度与所选螺钉头高度匹配。安装边界方面，支座贴靠面需保证平面度，U形槽开口方向建议朝向装配作业侧，圆形法兰面的同轴度需在锁紧前通过调节槽校正，整体可在不改变主体外形的前提下，通过调整板厚适配不同载荷等级的轻型设备固定需求。
