通讯设备内嵌式卡扣定位控制块

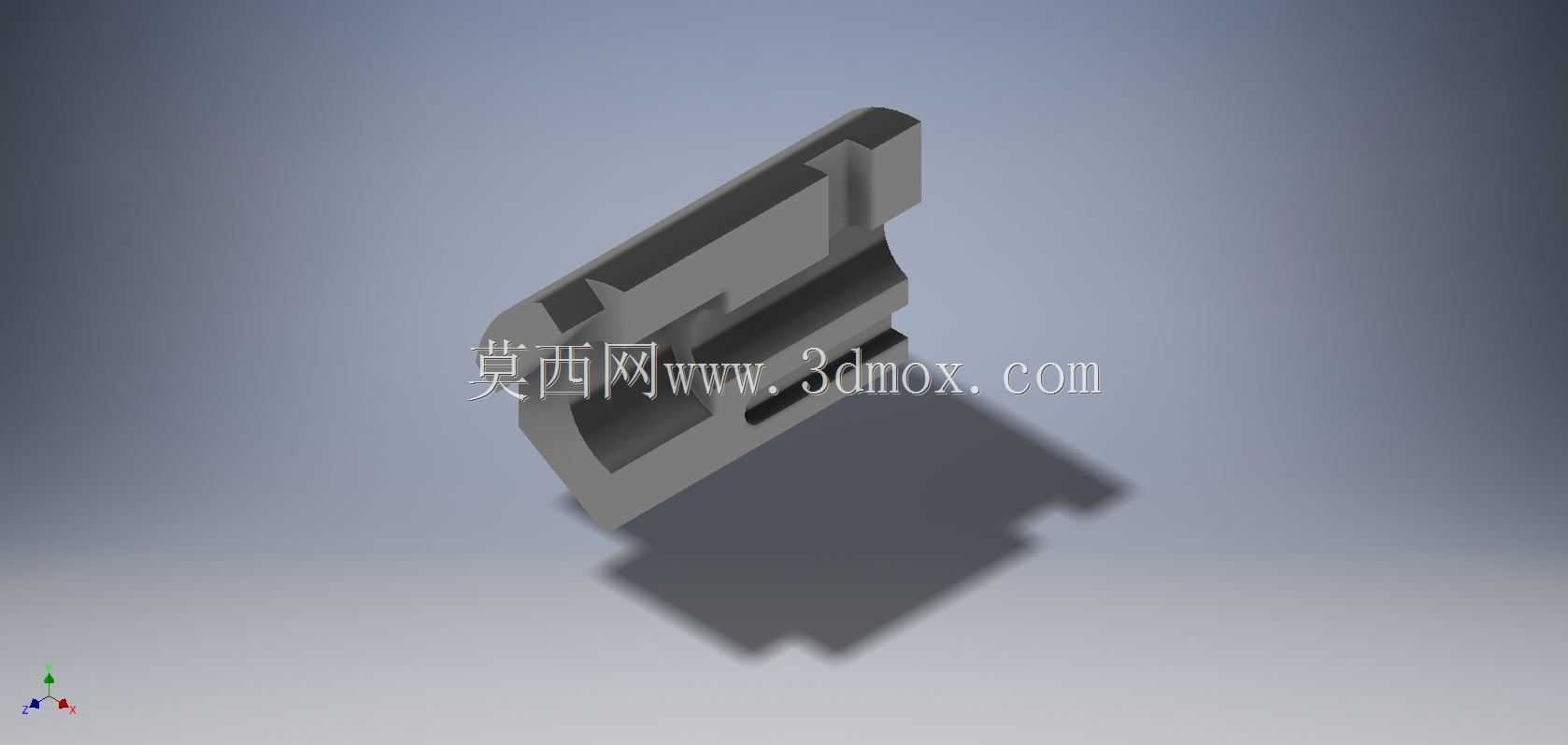

　　这类控制块属于消费类通讯终端内部的小型功能结构件，在整机堆叠中承担限位、卡扣支撑与相邻组件相对位置约束的作用，并非外露装饰件，所有结构特征都围绕狭小壳体内的装配可靠性展开。从外形上看，零件整体为不对称长条块状，主体采用带拔模斜度的薄壁实体，一侧设置连续的阶梯卡槽与凸肋，另一侧预留避让缺口，底部带有定位凸台，能够在壳体型腔中快速落入预设位置，减少装配时的对位调整时间。

　　设计这类零件时，首先要核对整机内部的安装边界：控制块的长度、宽度与高度都受周边电池、排线、屏蔽罩和外壳筋位的限制，任何外伸特征都不能侵入相邻零件的运动或装配空间。端部的钩状卡扣用于和壳体卡槽配合，卡扣根部做了加厚过渡，避免反复拆装时出现应力发白或断裂；侧面的多条凸肋一方面增加零件自身刚性，减少薄壳注塑后的翘曲变形，另一方面与相邻组件形成线接触，控制装配间隙。底部的凹槽和凸台并非随意造型，而是对应壳体上的定位柱与限位墙，装配后可限制X、Y、Z三个方向的自由度，防止终端在跌落、振动过程中出现窜动。

　　从实际使用场景看，该件常见于手持通讯设备的内部堆叠区域，附近往往布置柔性电路板、连接器或小型功能模块。控制块通过自身的卡槽和压紧面，把相关组件约束在指定位置，避免连接器松脱、排线偏移。为兼顾注塑成型，壁厚在主体区域尽量保持均匀，转角处采用圆角过渡，卡扣与主壁连接处预留足够的填充通道；深槽位置考虑了拔模方向，侧向凹陷尽量通过上下模直接成型，减少复杂抽芯结构。

　　建模过程中，需要重点保证配合面的连续与一致性：卡扣的扣合量、导向斜面角度、限位面高度都要结合壳体材料韧性确定；凸肋间距不能过密，以免表面产生缩痕；避让缺口要覆盖周边零件的公差带，使批量装配时不因尺寸波动发生干涉。整体结构虽然体积不大，但直接影响内部组件的固定稳定性，是通讯终端装配设计中典型的小型定位锁紧零件。
