布里达阿普里特手动快速夹持工装

　　该套手动夹持工装主要面向小尺寸工件的定位、压合与临时固定场景，常见于装配工位的小件铆接前预压、实验室样件固定、桌面型工装台以及轻型检测工位。整套机构以底板作为安装基准，底板预留安装孔位，可直接通过螺栓固定在工作台面、专用治具板或自动化线体旁的辅助工位上，安装边界以底板轮廓为限，侧向伸出的压臂在完全打开状态下需预留足够回转空间，避免与周边料盒、传感器或操作工位发生干涉。

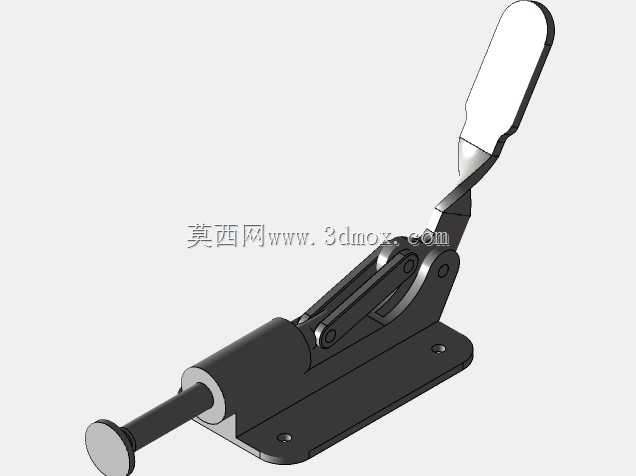

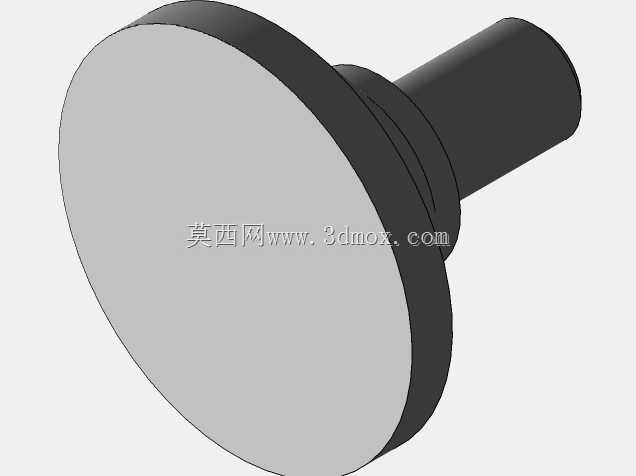

　　从功能实现来看，机构通过手柄扳动带动内部连杆越过死点位置，使压头端获得稳定的下压力；松开时反向扳动手柄，压臂抬起并保持开启姿态，方便工件取放。这种结构的核心优势在于操作行程短、锁紧可靠，操作人员单次扳动即可完成夹紧或释放，适合节拍较短、重复频次较高的手动工序。压杆端部采用可接触工件的压头结构，实际使用中可根据被压件表面要求更换橡胶垫、尼龙压头或金属压块，以兼顾压紧力和表面防护。

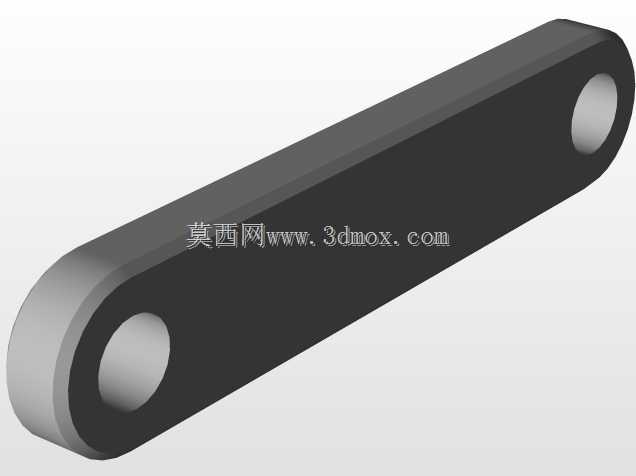

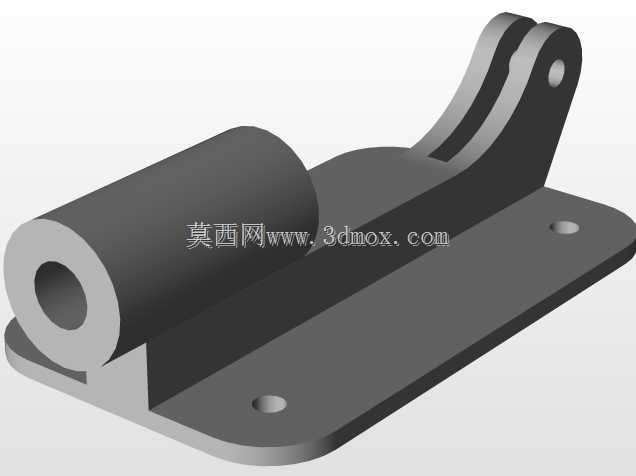

　　设计思路上，模型将受力传递路径布置得较为直接：手柄输入力经连杆组件放大后传递至压臂，压臂绕支点回转并将力导向工件；底座同时承担支撑、导向和安装基准三重作用。长压杆沿轴向布置，既提供了稳定的施压方向，也使整体结构在受压时不易偏摆。连杆关节处需要保证销轴配合间隙合理，间隙过大会造成压臂晃动和压紧位置漂移，间隙过小则会出现扳动卡滞。底座与立板之间的连接区域是主要承力部位，建模时应关注圆角过渡和壁厚分布，避免在频繁冲击载荷下产生应力集中。

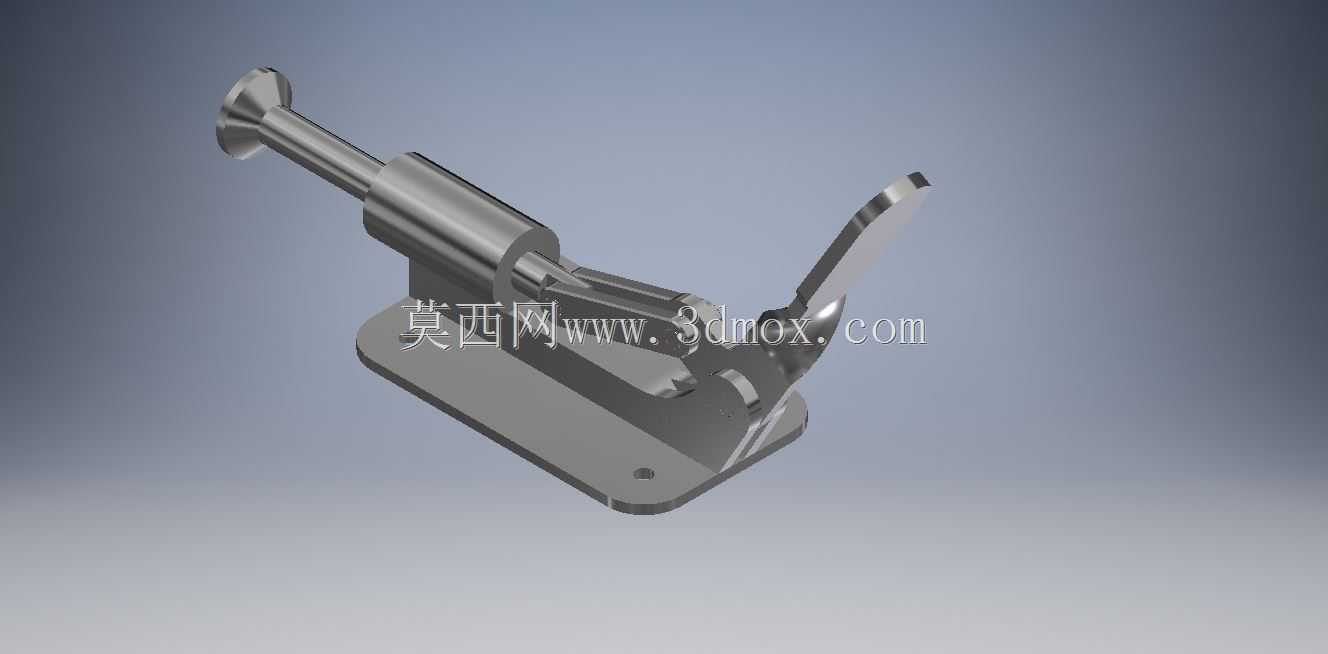

　　外形方面，机构整体呈卧式布置，底板低矮且接触面积较大，有利于降低整机重心；手柄向上翘起，符合人工手腕施力角度；压臂工作端位于底板上方，工件放置区域开阔。进行工位布局时，应确认压头闭合高度与工件厚度相匹配，若工件高度变化较大，可在压杆端部设置可调螺杆，以补偿不同批次产品的尺寸差异。对于需要接入自动化产线的场合，该类手动夹钳也可作为概念原型，进一步改造为气缸驱动或电磁铁锁紧形式，但手动版本在多品种、小批量生产中仍具备成本低、维护简单、不依赖动力源的实用价值。
