无人机机载摄像头可调向云台支架结构

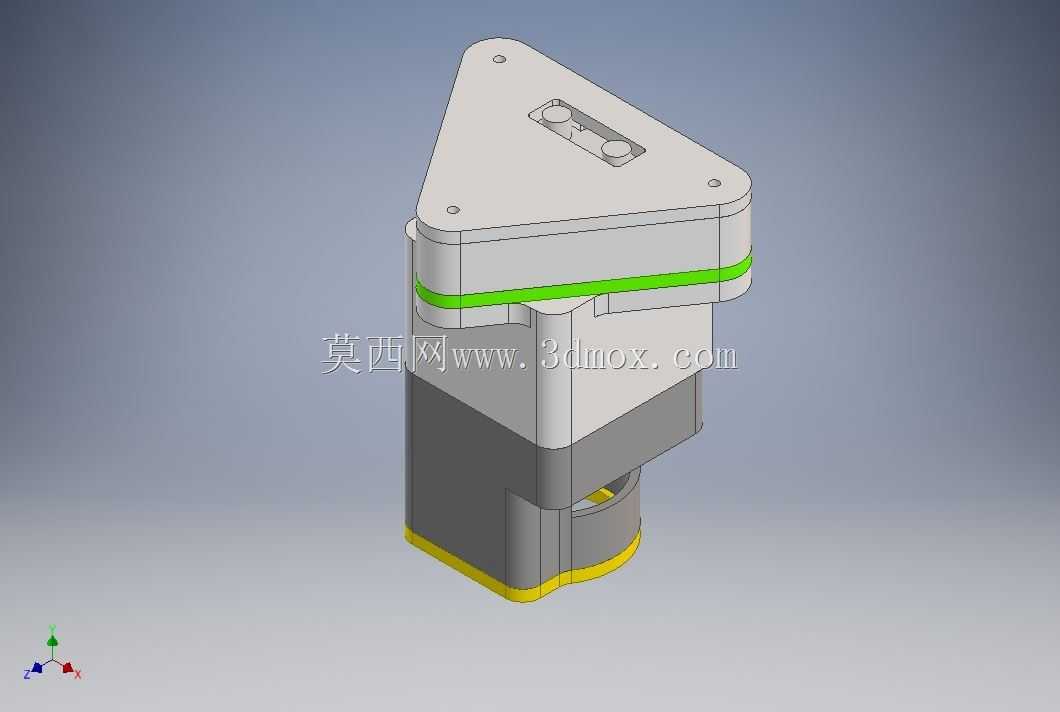

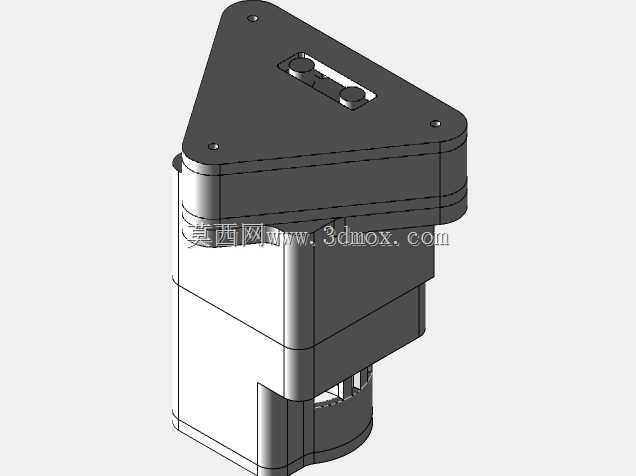

　　这套支架结构面向小型多旋翼无人机与地面巡检机器人的视觉载荷搭载需求，核心作用是为定焦摄像模组提供可偏转的安装基准，在飞行或行进过程中维持镜头朝向的可调能力，适配航拍取景、近距离目标观测、设备状态巡检等使用场景。结构整体采用三段式分层布局，顶部为三角形承载端板，端板表面预留两组沉头安装孔与一组嵌入式定位槽，既可以通过锁固件直接对接无人机机身底部的挂载平面，也能配合快拆卡扣实现载荷快速更换，三角形轮廓在同等投影面积下拥有更高的抗弯刚度，三个角点的支撑分布能抵消镜头偏转时产生的偏心力矩，避免支架根部出现应力集中。中部为回转连接段，上下壳体之间预留环形间隙，绿色密封环嵌装在间隙槽内，既可以阻挡户外作业时的粉尘、雨滴进入回转配合面，

　　也能在支架小幅振动时提供阻尼缓冲，削弱旋翼高频振动向镜头端的传递；回转段内部预留走线空腔，摄像头的供电线与信号线可从空腔内穿行，避免线材外露被桨叶气流扰动或被周边障碍物剐蹭。下部为镜头夹持座，底部边缘设置黄色限位凸缘，夹持腔的内径按照对应3.8MP规格镜头模组的外径做适配，腔壁开设侧向让位缺口，方便镜头模组的对焦环与接线端露出，不需要完全拆解支架就能完成镜头接线与微调。设计过程中优先控制整体重量，壳体壁厚按照薄壁承载件的常用取值设置，在满足挂载刚度的前提下尽可能减少无效材料堆积，外形没有突出的尖锐棱角，降低无人机起降过程中磕碰受损的概率。安装边界方面，顶部端板的三个孔位构成等边三角形分布，孔间距匹配主流小型无人机的底部挂载孔距，

　　支架总高度控制在镜头模组允许的挂载净空范围内，不会遮挡无人机下方的视觉避障传感器；侧向偏转行程通过上下壳体的配合台阶限位，避免镜头转动角度过大时拉扯内部线材，夹持座底部的凸缘同时承担镜头轴向定位作用，模组装入后不会沿光轴方向窜动。整套结构兼顾机载载荷的轻量化要求与户外使用的防护需求，回转配合面预留的公差间隙可保证调向动作顺畅，同时不会在飞行振动下出现镜头自行偏移的问题。
