FRC竞赛机器人板切式转向轮组总成

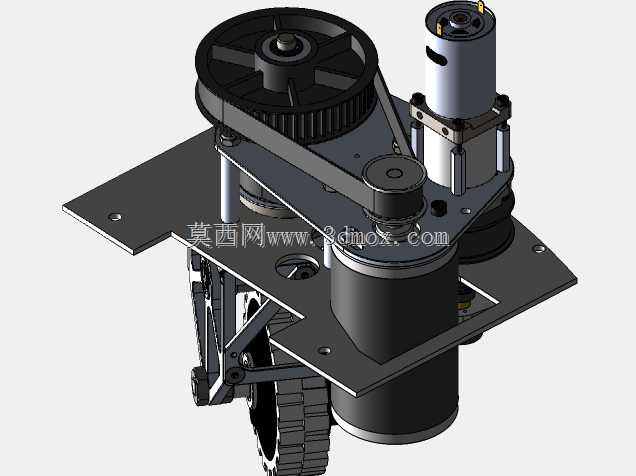

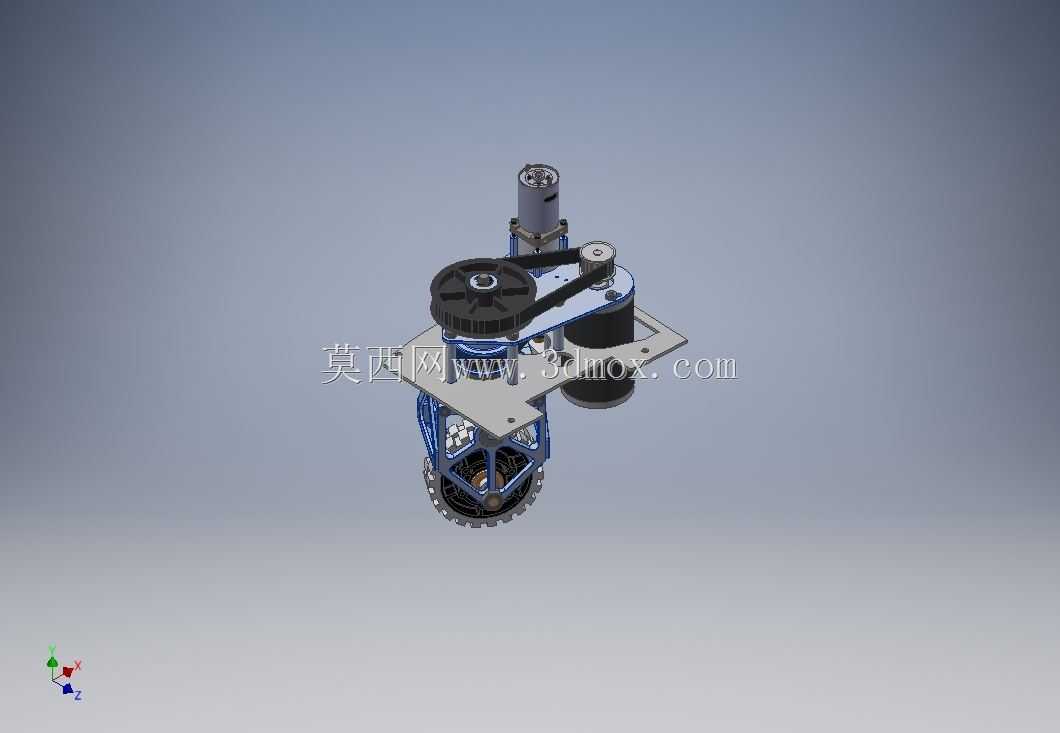

　　这套转向轮组总成面向FRC竞技机器人的底盘改造场景，核心解决原有转向模块安装冗余、传动间隙偏大、赛场快速维护不便的痛点，整套结构全部采用板材切割加工成型，无需定制复杂铸锻件，适配参赛队伍常规的铝板、胶合板激光切割或水切割加工条件，备料和加工周期极短，符合赛事期间快速迭代改车的实际需求。轮组采用舵机直驱加同步带减速的传动布局，上部驱动电机通过齿形同步带将动力传递至转向输出轴，同步带自带的缓冲特性可以吸收机器人急停、碰撞时产生的冲击载荷，避免硬齿面传动在对抗赛中出现断齿、轴系变形的故障。下部行走轮集成了轮边减速齿轮组，动力从转向支架内部贯通传递至行走轮，转向和行走两个自由度的运动完全解耦，转向支架回转中心与行走轮接地点重合，

　　转向时不会产生额外的拖拽力矩，底盘走直线的循迹精度和原地转向的响应速度都有明显提升。设计阶段优先考虑安装边界的兼容性，上部安装板采用标准孔位布局，板上预留的多组阵列安装孔可以直接适配主流FRC机器人的铝型材底盘框架，不需要额外打孔改造，轮组整体的竖向高度、横向伸出宽度都控制在竞赛规则限定的底盘初始尺寸范围内，机器人起步区收纳、展开机构动作都不会和周边模块发生干涉。所有结构件都以平板切割件为主，侧板、安装托板、电机固定座全部从整板下料折弯或锁附拼接，没有复杂的五轴加工曲面，零件加工成本低，参赛队伍可以快速替换受损部件，赛场抢修时只需要拆开侧板的紧固螺丝就能更换同步带、调整带轮张紧度，不需要拆解整个轮组。

　　走线空间在支架中部预留了开放式线槽，电机控制线、编码器线可以顺着支架内侧排布，避免转向回转过程中线材被拉扯缠绕。轮组的载荷分布经过校核，上部双电机的重量通过安装板均匀传递到底盘主梁，转向支撑轴承同时承受径向轮压和轴向冲击，对抗赛中机器人被侧面撞击时，载荷不会直接作用在舵机输出轴上，从结构上保护核心驱动元件。整套结构的装配逻辑完全面向实战，板材零件的定位边都做了对位缺口，新手队员也可以快速完成组装，不需要复杂的专用工装，非常适合参赛队伍做底盘模块化复用，也可以延伸用到小型AGV、教学移动机器人的转向轮组开发中。
