长直圆管内部流体流速轨迹仿真结构

　　该结构围绕长直圆管内部流动展开，几何主体由圆柱形外壁、同轴内腔以及两端用于界定计算域的截断面组成，适合在管路输送、冷却通道、液压回路、气动支路和工艺管线方案校核中使用。实际工程里，这类直管段常作为阀件前后稳定段、换热器入口整流段、泵出口测试段或设备内部导流通道的基础单元，其内部速度分布是否均匀，会直接影响压力损失估算、传感器取压位置判断以及后续弯头、变径、喷嘴等部件的设计边界。

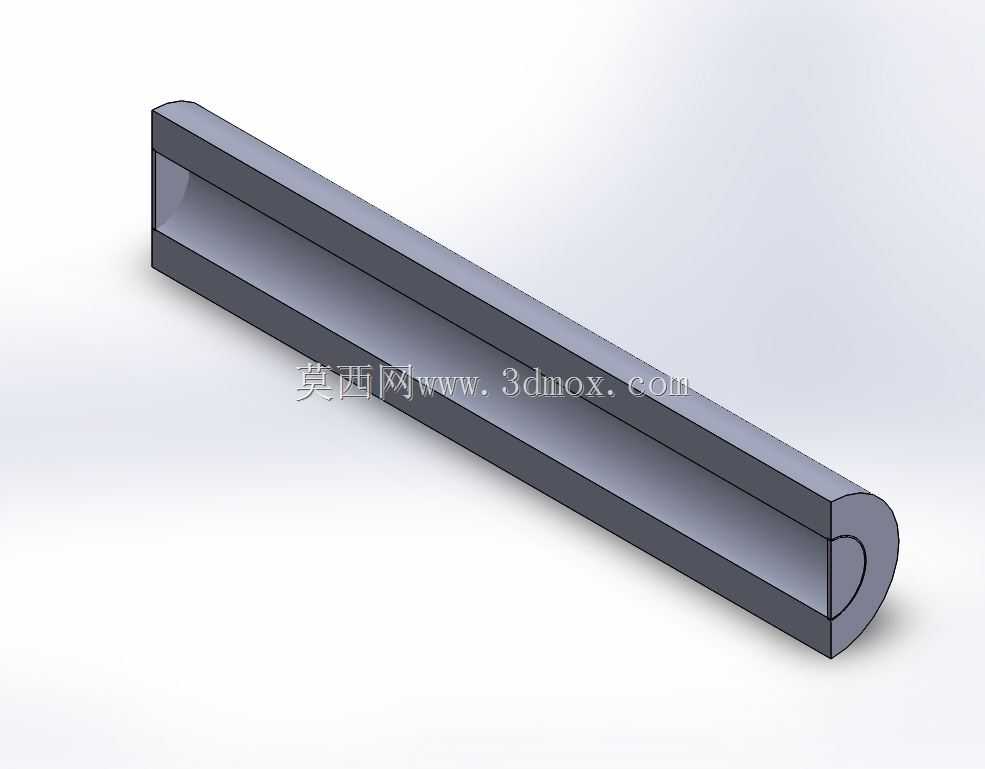

　　建模时先确定管道轴线和外径，再按壁厚关系生成内孔，使流体域与固体域边界清晰分离。端部保留平直截面，便于在仿真前设置入口、出口和壁面条件；外轮廓不额外加入法兰、支耳或加强结构，目的是把注意力集中在充分发展管流本身，避免局部连接件干扰速度云图和迹线判读。若后续用于整机布置，可在该直管两端叠加密封面、焊接坡口或快装接头，但当前结构更偏向基础流道验证。

　　从外形尺寸与安装边界看，模型呈细长条状，径向占用空间小，轴向需要预留完整直管长度。管路在设备内部排布时，应避免入口紧邻急弯、突变截面或强扰动部件，否则前端涡流会带入计算段，使中心线高速区与近壁低速区的分布偏离理论状态。安装方向虽不限制几何装配，但若介质含颗粒或存在气液两相，应结合实际流向判断低点排污、高点排气以及支撑位置，不能只按单相理想流道处理。

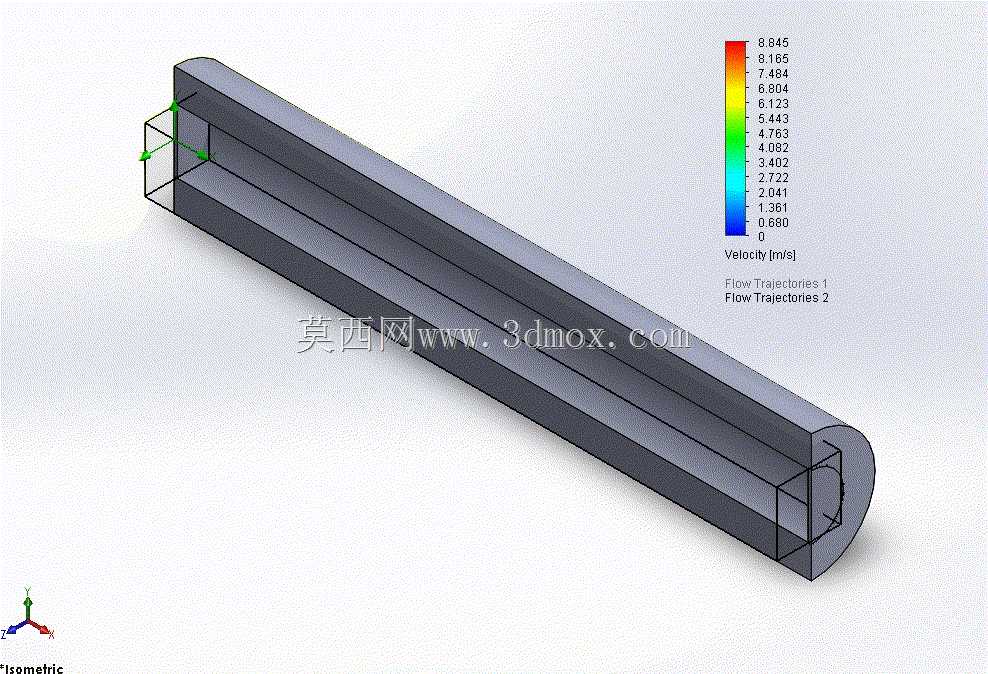

　　功能特性上，图中速度标尺覆盖从近壁零速到管中心较高流速的连续区间，色带由蓝到红反映流速递增。迹线沿轴向延伸，说明在该段内流动方向稳定；靠近管壁区域速度较低，中心区域速度较高，符合圆管内粘性流体受壁面剪切约束后的典型分布。设计人员可据此核对入口流量、管径与平均速度之间的匹配关系，也可把该结果作为判断雷诺数范围、层流或湍流状态、压损量级的可视化依据。

　　设计思路上，简化直管并非忽略工程细节，而是先建立可复用的流动基准。通过观察速度轨迹是否平行、截面速度峰是否居中、端部是否存在异常回流，可以反推网格划分、边界设定和流道几何是否合理。对于需要串联多段管路的系统，该类结构还能作为整流段长度评估的参考：在流量、黏度和内径确定后，若下游需要测量或分配介质，应预留足够轴向距离，让速度剖面重新趋于稳定。

　　结构校核时还要关注壁厚与承压能力的协调。内径决定过流面积和流速，外径影响外部安装间距，壁厚则关系到强度、刚度以及与相邻管件的焊接或夹持方式。若管道用于高压液压系统，近壁低速层并不意味着壁面载荷可以忽略，压力脉动、水击和热膨胀仍需在装配布局中留出补偿空间。若用于冷却或送风场景，则应结合表面换热、沿程阻力和风机泵组能力综合选型。

　　整体来看，该直管流体仿真结构把抽象的速度场转化为可观察的轨迹与色阶，既能帮助结构设计师理解流道尺寸对输送性能的影响，也能为管路布置、支撑间距、接口方向和下游元件布置提供依据。
