SUZANO工业输送管道刮板结构设计

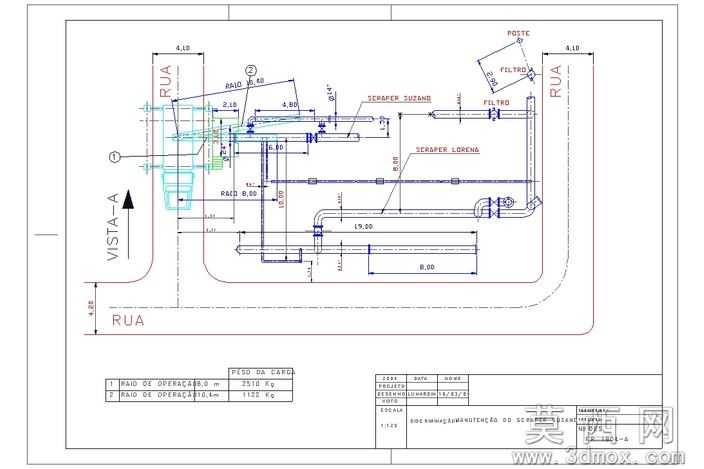

本作品为工业输送管道配套的SUZANO刮板结构三维设计，建模过程严格遵循机械制图投影规范，以二维工程图纸的尺寸标注为核心依据，在三维建模环境中完成全参数化的构件搭建。建模阶段首先梳理管路系统的整体走向逻辑，明确刮板在U型管路回路中的安装位置与运动行程，通过基准面定位确定各段管路的中心轴线，依次完成直管段、弯管段、连接法兰、刮板安装座的基础实体建模，所有特征尺寸均与工程图标注的形位公差要求保持匹配，确保各部件的装配间隙符合实际工况的运行需求。材质配置阶段根据工业输送场景的使用特性，为管路主体配置耐磨碳钢材质参数，为刮板接触工作面添加高分子耐磨涂层的材质属性，通过材质纹理、粗糙度、反光度的参数调整，还原金属构件的加工质感与非金属刮板的摩擦面特性，渲染输出时采用正交视图与局部剖视结合的展示方式，清晰呈现内部刮板与管壁的配合关系。结构设计上重点考量刮板在管路内的往复刮料运动逻辑，对刮板与管壁的接触边缘做了适配管路曲率的圆角处理，避免运动过程中出现卡滞或管壁刮损问题，同时在刮板连接部位设计了可快拆的固定结构，方便后期运维过程中的磨损件更换。设计思路围绕管路物料输送的防残留需求展开，通过管路回路的合理布局与刮板的运动轨迹规划，确保管路内壁附着的物料能够被彻底刮除，减少物料残留造成的管路堵塞与交叉污染问题，整体模型的装配层级清晰，各部件的约束关系完整，可直接用于工程校核、装配模拟以及后续的加工出图环节，能够为同类管道刮料输送系统的设计提供可靠的三维参考依据。
