堆叠式便携放大镜片组配套收纳筒结构

　　这套结构围绕随身使用的放大镜片展开，把镜片保护、模组堆叠和快速取用整合在同一套圆柱组件里。现场检修、小件识读、户外核对标识时，使用者不需要携带整盒独立镜片，可按任务把不同倍率的镜片环叠放在筒身上，随手旋下对应镜片即可观察细小字符、焊点、纹理或装配间隙。

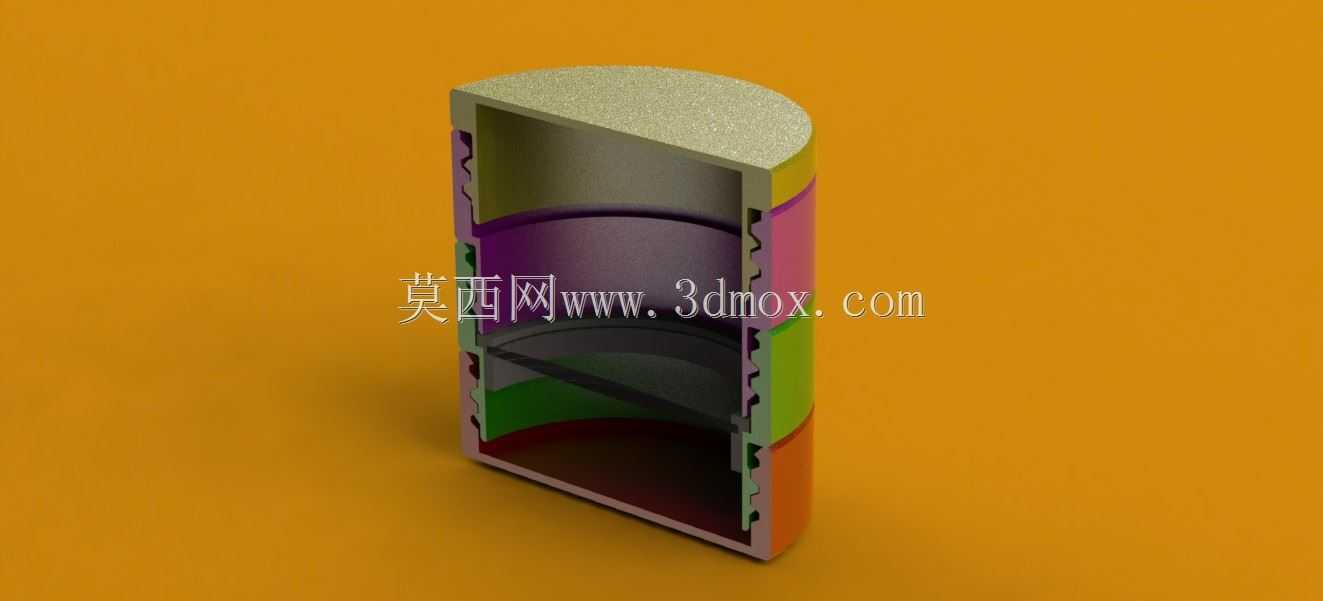

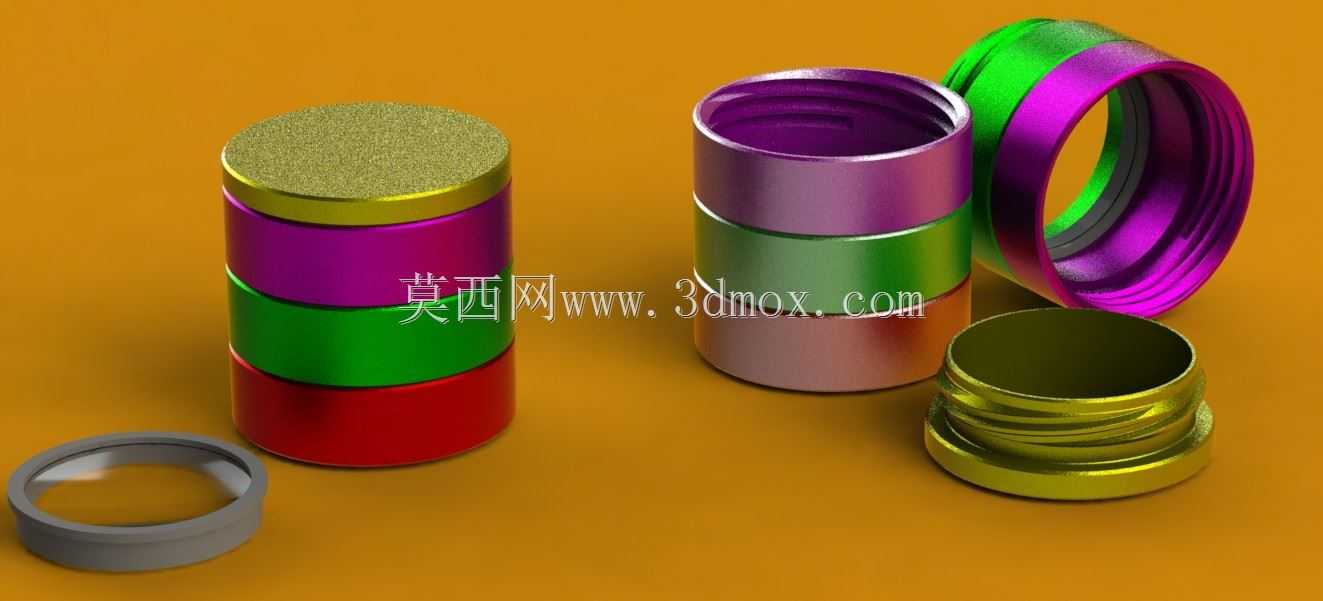

　　镜片环采用薄壁圆筒形态，外侧设置不同颜色的识别段，颜色不是单纯装饰，而是在多倍率混放时提供直观区分：红色、绿色、紫色等段别可对应不同焦距或放大倍率，减少拿错镜片的概率。环体一端保留内螺纹，另一端配合外螺纹或止口面，多个环体沿轴向串联后能够形成稳定柱体，相邻件之间通过螺纹承担轴向锁紧，端面贴合控制堆叠后的累计偏差。

　　独立镜片座以灰色环体呈现，镜片嵌装在环内，周边留有连续包边，既避免光学边缘直接接触桌面，也给手指拿取提供非光学接触面。底座端盖采用金色旋盖结构，内部螺纹与筒身匹配，闭合后可把镜片或附件封闭在筒内；打开后，端盖也可作为临时承托件，放置拆下的镜片环，避免滚动跌落。

　　建模时需要重点控制三类边界。第一是螺纹配合边界，内外螺纹的大径、小径和旋合长度要保持一致，过松会造成堆叠后晃动，过紧则在频繁更换时产生卡滞。第二是镜片安装边界，镜片槽直径、槽深和压边宽度要围绕镜片厚度建立，压边不能压到有效透光区，槽底需预留缓冲或清洁空间。第三是外形收纳边界，所有环体叠合后的外径应保持统一，最大外圆不能超出握持舒适范围，端面闭合后不得出现凸出棱边，方便放入工具包、胸袋或设备检修箱。

　　从使用流程看，该结构先通过筒身承载多个功能环，再利用颜色区分倍率，最后以螺纹旋合实现固定。拆开状态下，各环体可独立作为镜片护圈；组合状态下，整体呈规则圆柱，重心沿轴线分布，放置在平面上不易倾倒。对于结构设计人员，这类模型的价值不在于复杂曲面，而在于小尺寸产品中螺纹、止口、光学件保护和人机取放之间的协调：每一段壁厚都要兼顾强度与轻量化，每一处端面都要承担定位或密封作用，颜色分区则把功能识别直接融入外形，使随身光学附件在检修、教学、手工装配和现场识读场景中更易管理。
