重载车辆前桥减震支腿轮组结构

　　这套支腿轮组结构面向非道路重载作业车辆的前支撑场景，常见于工地短途转运车、山地农用作业车、小型工程装卸设备的前桥支撑部位，核心解决车辆在倾斜坡道装卸货物时，前轴载荷直接冲击减震元件、原有阻尼弹簧长期受偏载冲击过早失效的痛点。常规同类型轮组的载荷传递路径为地面冲击先经脚轮传递至阻尼弹簧，再由弹簧将载荷分散到车架主体，当车辆在坡道前倾卸货时，前轴瞬时冲击载荷会远超弹簧额定承载阈值，极易出现弹簧压并、阻尼失效甚至支腿断裂的故障。本次结构调整重新梳理了载荷传递链路，将减震阻尼元件从原主销后侧的低位位置移至主销后倾角的车轮上方区域，新增专属转接安装座完成阻尼元件与支腿摆臂的定位固定，改动后地面传来的冲击载荷会先经轮轴传递到刚性支腿主体，

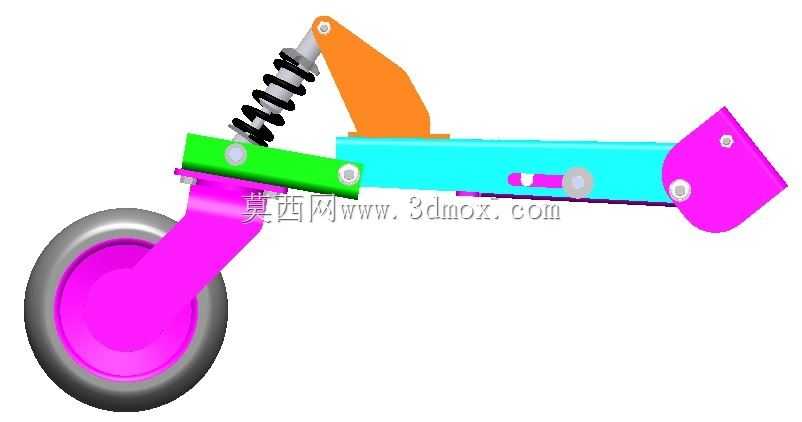

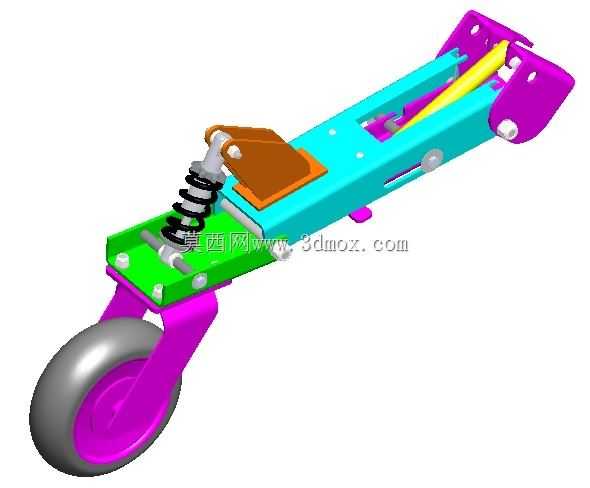

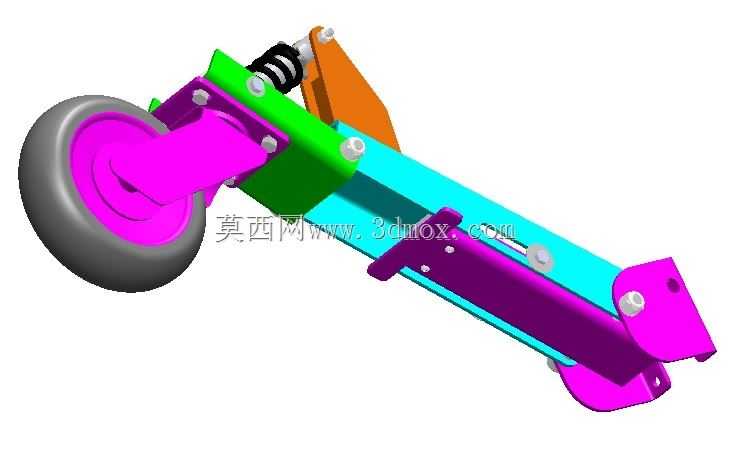

　　再分流至阻尼减震器与脚轮安装位，既避免车辆在斜坡卸货时向前倾翻，也能让车辆驶入坡道过程中前轴载荷平稳卸载，不会出现应力集中在弹性元件上的问题。从安装边界来看，轮组采用单轮支撑布局，轮体通过轮轴与粉色弯折支腿下端的同轴安装孔配合，支腿中段预留横向铰接孔位，可与车架前伸的安装耳板通过销轴完成转动副连接；青色横向主梁为支腿的主承载梁，梁身预留多组不同间距的安装通孔，可适配不同宽度的车架前梁安装尺寸，梁端的粉色铰接板开有同轴销孔，用于和车架举升臂或固定支撑座对接。橙色弯折摆臂为阻尼器的上安装支座，摆臂下端通过螺栓与绿色横向安装块锁紧，绿色块体同时跨接在支腿立板与主梁侧面，保证阻尼元件的上下安装点同轴度，避免减震器工作时出现侧向偏磨。

　　整套结构的铰接点位均预留了衬套安装空间，实际装配时可配合尼龙或金属衬套降低转动磨损，阻尼弹簧的预压量可通过调整上安装座的固定位置进行微调，适配不同满载吨位的作业车辆。建模过程中所有配合面均保留了实际装配间隙，钣金折弯件的折弯半径、板材厚度都按照工程常用工艺参数设定，焊接拼接位置也预留了焊道空间，结构工程师可直接在此基础上调整轮径、梁长、阻尼器行程参数，快速衍生出适配不同载荷等级的前支腿轮组方案，也可作为单轮减震悬挂的参考结构用于小型拖车、AGV重载转运车的前轮组设计。
