带自锁制动结构的手动牵引绞车

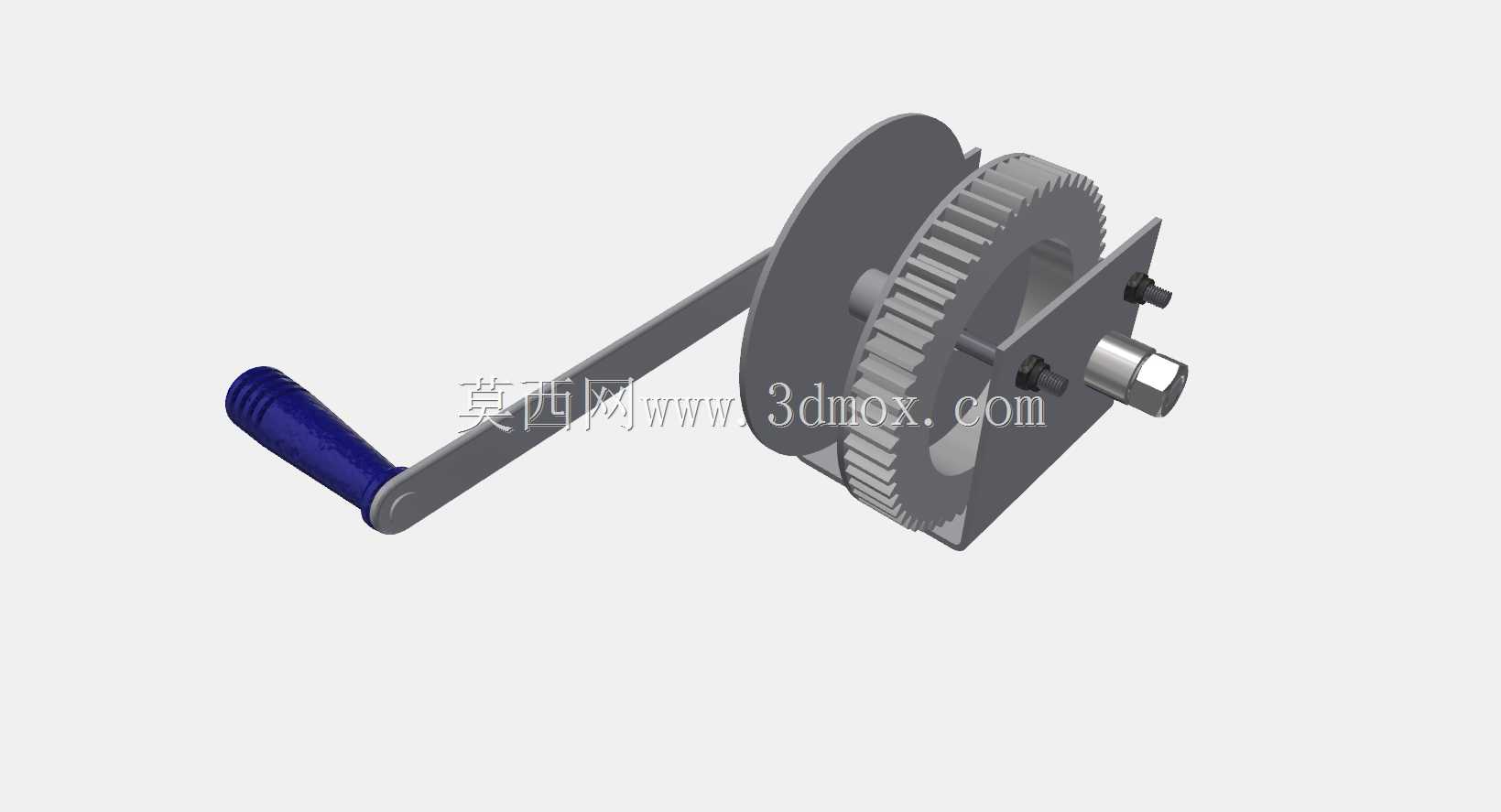

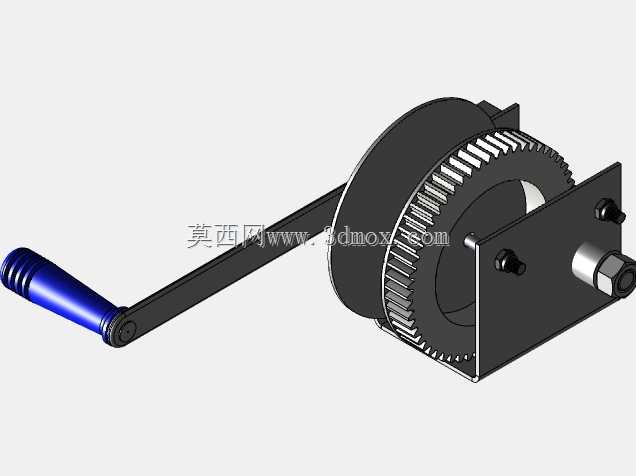

　　手动绞车在车间临时吊装、户外设备牵引、轻型载荷拖拽场景里属于非常实用的小型起重牵引部件，这款带制动功能的手动绞车，核心设计目标就是在人力摇转收绳的同时，避免载荷反向拖拽导致摇把反转伤人，解决普通无锁止绞车松手后溜绳的安全隐患。从结构布局来看，卷筒两侧设置挡绳凸缘，用来约束钢丝绳缠绕轨迹，避免绳索在收放过程中脱出绳槽、乱绳卡滞，卷筒侧边同轴布置大直径棘轮齿圈，机架侧对应安装止动棘爪，摇臂输入侧通过小齿轮和棘轮齿圈啮合，人力转动摇把时，小齿轮驱动齿圈带动卷筒同步转动收卷绳索，当载荷产生反向拉力试图带动卷筒反转时，棘爪会卡入棘轮齿槽，直接锁止回转自由度，只有人工主动解锁棘爪，才能控制卷筒慢速放绳，制动逻辑完全依托机械结构实现，

　　不需要额外液压、电气元件，在无供电的野外作业场景下可靠性更强。机架采用折弯钢板拼焊成型，两侧立板分别支撑卷筒转轴和齿轮传动轴，轴端设置锁紧螺母和衬套，抵消径向载荷带来的弯折应力，安装侧预留螺栓固定孔位，可以直接把整机固定在设备基座、拖车车架或者工位支架上，安装边界需要预留摇把回转空间，摇臂末端包裹防滑握套，操作时握持发力更稳定，长时间摇转也能减少手部磨伤。设计过程中齿轮参数匹配重点考虑减速比，通过小齿轮驱动大齿圈实现增扭效果，普通人施加在摇把上的人力经过齿轮放大后，卷筒可以输出足够的牵引拉力，适配几百公斤级的轻型载荷拖拽、牵引作业，比如小型设备移位、户外拖车脱困、管线铺设拖拽、仓储轻型货物升降都能适配。

　　卷筒的容绳宽度和挡缘高度决定了可缠绕钢丝绳的长度和绳径上限，选型时需要匹配对应粗细的钢丝绳，避免绳径过大导致多层缠绕后超出挡缘高度，棘爪位置设置扭簧持续压紧，保证棘爪始终贴合棘轮齿面，不会因为设备振动出现脱开失效的问题，转轴配合位置预留润滑间隙，日常维护时可以直接在轴孔注油，降低转动磨损。整机结构没有复杂的异形曲面，大部分零件都是板材切割、齿轮机加工、标准紧固件装配，加工和装配难度低，制动结构和牵引卷筒集成在同一机架内，整体占用空间紧凑，不需要额外外接动力源，在应急救援、农用机具牵引、小型工装吊装工位里，相比电动牵引设备适配性更强，也不会出现断电后载荷失控的风险，结构建模时完整还原了齿轮啮合间隙、棘爪铰接位置、摇把转动行程，工程师可以直接参考该结构调整容绳长度、机架安装孔距，适配不同的安装工位和牵引载荷需求。
