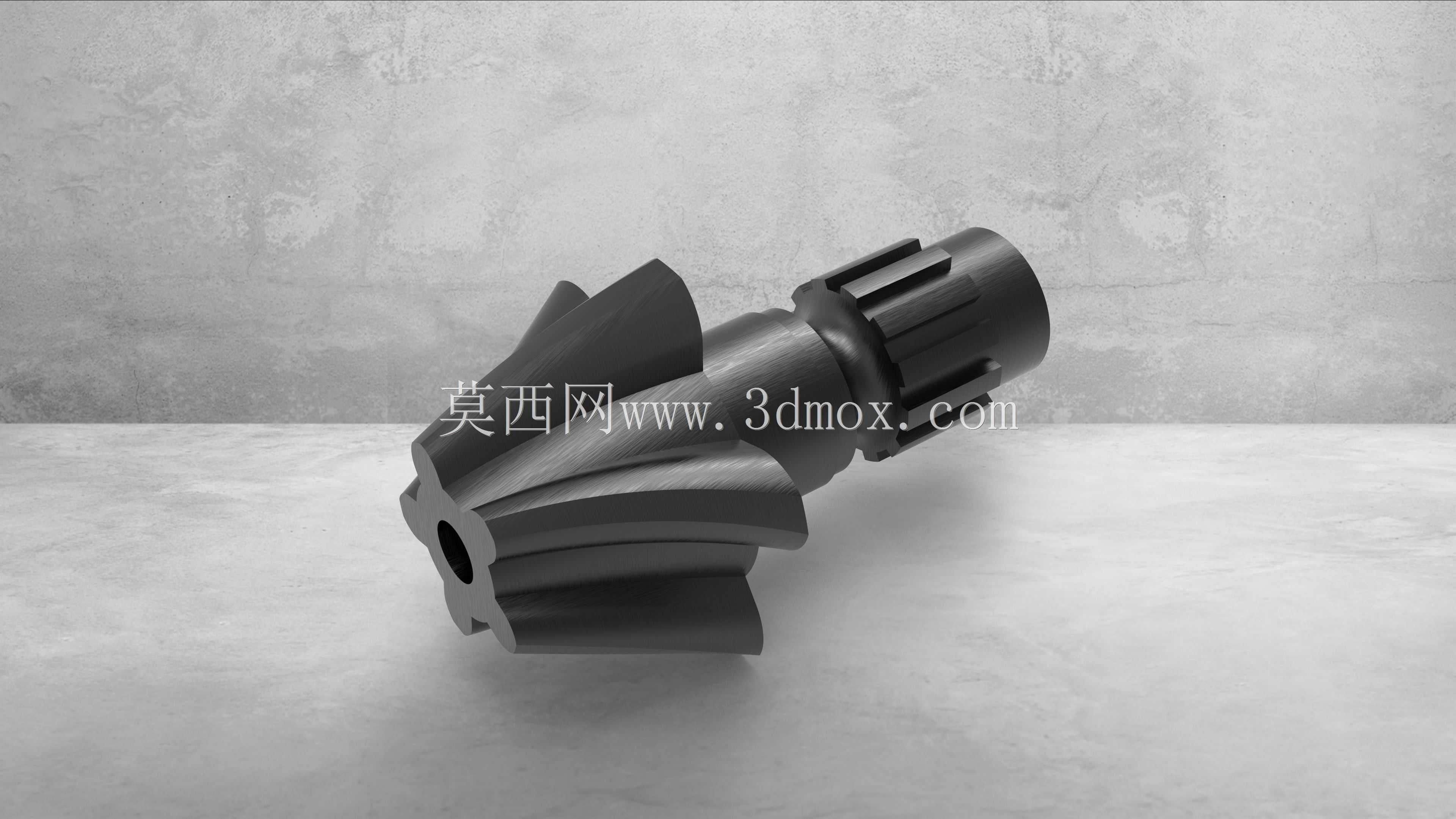

该零件属于小模数螺旋锥齿轮轴一体化传动构件,常见于中小功率减速箱、差速机构、电动工具传动端以及紧凑型工程机械动力输出单元。实际装配中,齿轮端直接与配对大锥齿轮啮合,将相交轴之间的旋转运动进行90度左右换向传递;轴尾外花键则插入联轴器、离合器内毂或驱动套中,依靠多齿均匀接触传递扭矩,避免单键连接在频繁正反转时出现挤压松脱。

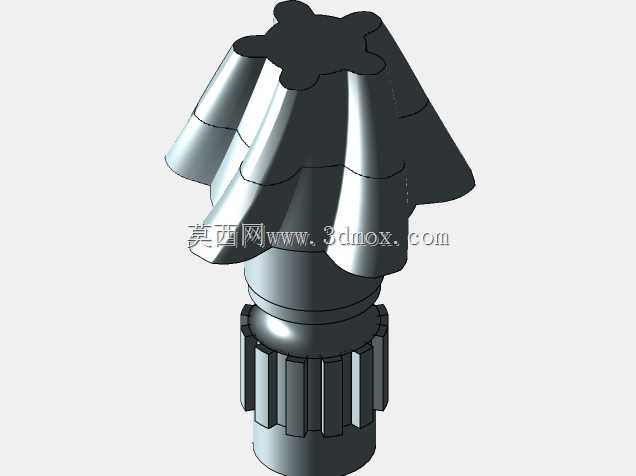

从结构布局看,轮齿采用螺旋线偏置布置,相比直齿锥齿轮,啮合过程中齿面是逐步进入和退出接触的,重合度更大,冲击噪声明显降低,在转速较高或载荷波动较大的工况下运行更平稳。齿坯与轴身做成一体,省去齿轮与轴之间的配合连接,减少了装配累积误差,也提高了扭转刚度;但对齿部加工、热处理变形控制和轴颈同轴度提出了更高要求。
建模时需要先确定分锥角、根锥角、面锥角以及螺旋方向,再依据传动比分配齿数和模数。齿面不能简单用直齿拉伸替代,应按渐开线锥齿成形规律建立螺旋齿槽,保证齿厚从大端向小端逐渐收缩。轴段上需区分支承轴颈、定位轴肩和花键工作段:轴肩端面承受轴向定位,轴颈与轴承内孔配合,花键部分要留出齿侧间隙和导入倒角。端部中心孔可作为加工与检测基准,齿端倒角则用于去除锐边并改善啮合切入条件。
安装边界方面,配对锥齿轮的轴向位置直接影响接触斑点,设计中通常预留调整垫片空间,用于控制齿侧间隙和啮合区偏移。轴承支点应尽量靠近齿轮受力位置,以减小悬臂弯矩;花键末端要有足够退让空间,防止装配时顶死。润滑上,锥齿轮啮合区需保证油液到达,箱体结构应避免齿面甩油路径被遮挡。
这类零件在三维设计阶段还要兼顾可制造性:齿面圆角、退刀位置、热处理装夹面和磨削基准都应在模型中体现。外形尺寸虽紧凑,但轴径、齿宽、花键长度和支承跨距之间需匹配,过短会导致花键接触不足,过长则增加轴的挠曲。通过完整建模,可在装配环境中检查齿面干涉、轴承定位、联轴器插拔以及箱体周边间隙,为后续工程图、工艺卡和啮合校核提供直接依据。
