汽车万向节传动用三路机械销轴结构

　　汽车底盘传动系统里，万向节承担着变角度动力传递的核心作用，当驱动轴与从动轴之间存在轴线夹角、且车辆行驶过程中夹角随悬架跳动持续变化时，刚性连接无法适配这种动态偏移，三路机械销正是这类十字轴万向节里的关键传力构件。

　　从实际装车场景来看，这类销轴多布置在变速器输出端与驱动桥输入端之间的传动轴总成内，部分四驱车型的分动器前后输出轴、转向驱动桥的半轴万向节段也会采用同结构销件。车辆在颠簸路面行驶时，悬架上下跳动会带动驱动桥相对车架产生位移，传动轴两端的连接轴线夹角随之在几度到二十几度范围内反复变动，销轴需要在持续承受扭矩载荷的同时，配合滚针轴承完成相对转动，不能出现卡滞、松旷或者局部应力过载的情况。

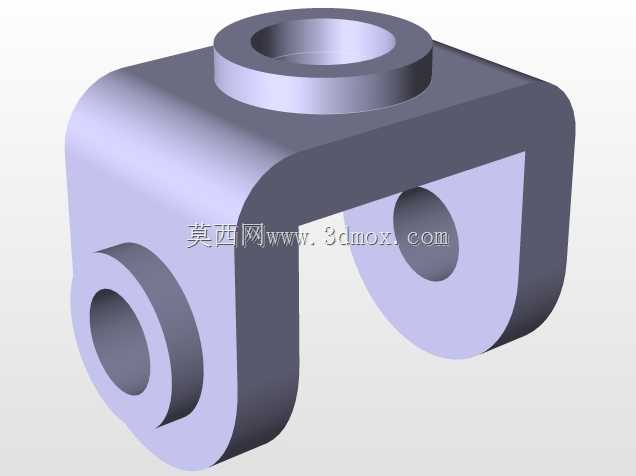

　　结构设计上，该三路销轴采用一体式叉架配合三段销柱的布局，顶部横向凸台用于和万向节十字轴的中心基座定位贴合，两侧向下延伸的销臂末端加工出同轴销孔位，三个传力点位呈空间分布，可同时承接来自不同方向的扭矩分量。建模阶段需要优先保证两侧销柱的同轴度公差，若同轴度偏差超过0.05mm，装配后滚针轴承会出现偏磨，短时间内就会产生传动异响；销柱的外圆表面粗糙度需控制在Ra0.8以下，减少轴承滚针的摩擦磨损，销臂与顶部凸台的交接位置做了圆角过渡，避免热处理和交变载荷作用下在应力集中处产生裂纹。

　　安装边界方面，两侧销柱的外径需和配套滚针轴承的内孔采用过渡配合，压装时需沿销体轴向均匀施力，不能敲击销臂侧面造成叉架变形；销臂的内侧开档宽度要匹配十字轴配合段的厚度，预留0.1mm到0.2mm的轴向间隙，补偿工作温度升高后的热膨胀量；顶部凸台的厚度和定位孔位置需和传动轴叉的安装槽完全对应，保证扭矩传递时接触面受力均匀，不会出现局部压溃。

　　功能特性上，该销体整体采用合金结构钢材质，表面经渗碳淬火处理，芯部保留足够韧性抵御冲击载荷，外层高硬度工作面抵抗磨损，在车辆起步急加速、制动反拖、越野工况大扭矩冲击的场景下，既不会发生销体弯曲变形，也不会出现表面压痕剥落。三维建模过程中需完整还原销体的圆角、倒角与配合面尺寸，装配验证时要模拟传动轴最大摆角状态，确认销体和周边万向节叉、轴承密封圈不存在运动干涉，同时核算交变载荷下的疲劳寿命，满足整车行驶里程的耐久要求。
