汽车电位传感式油门踏板总成结构设计

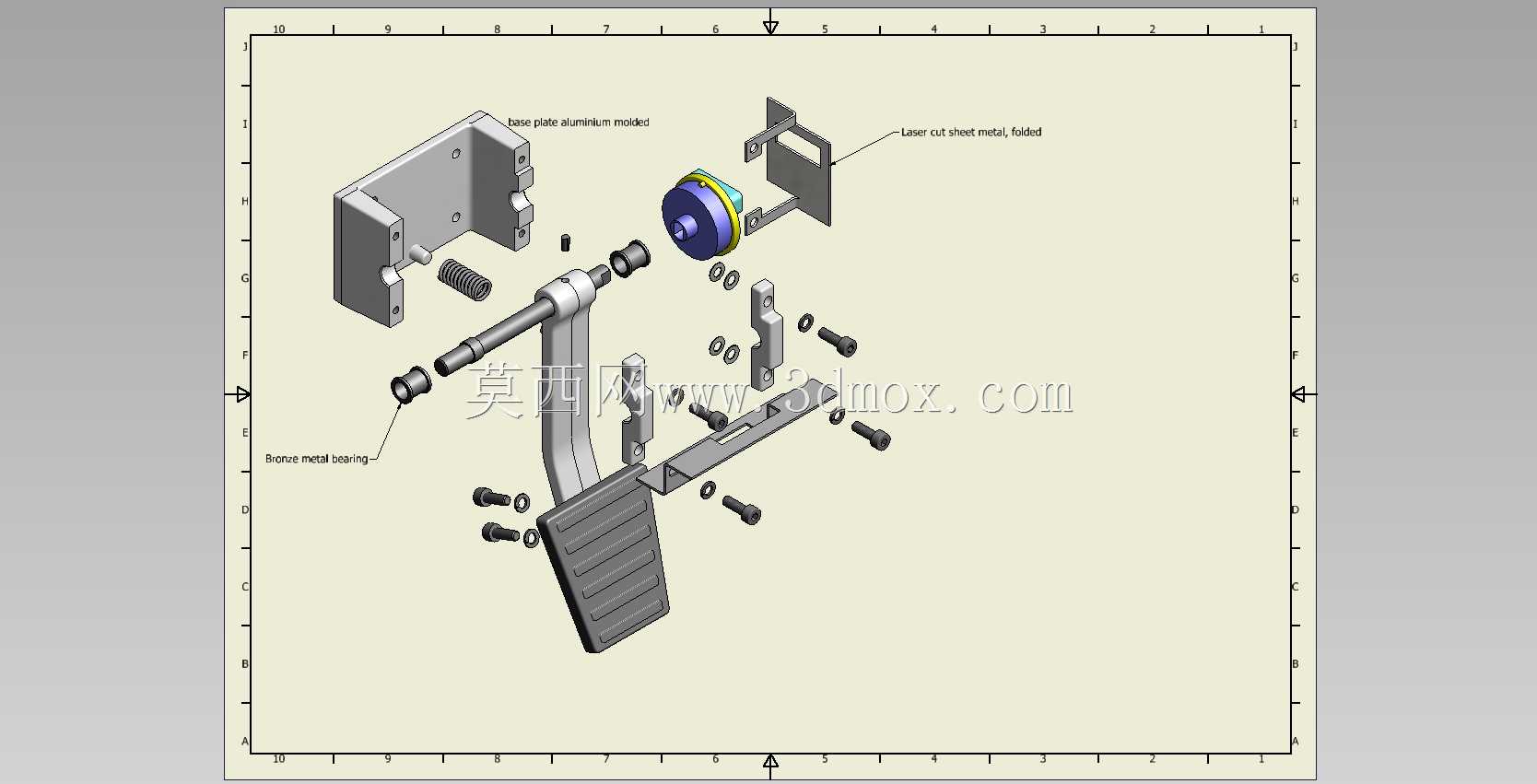

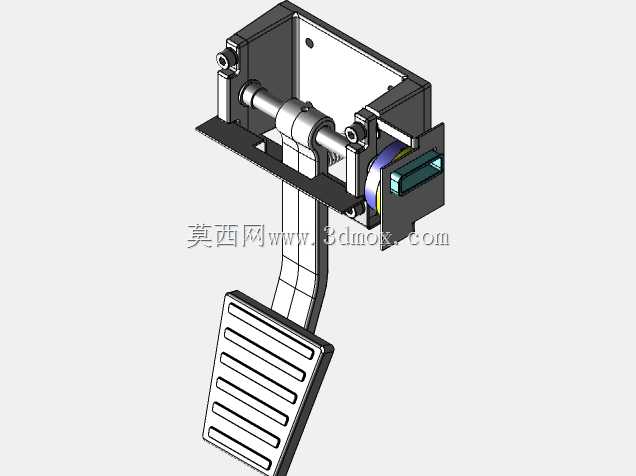

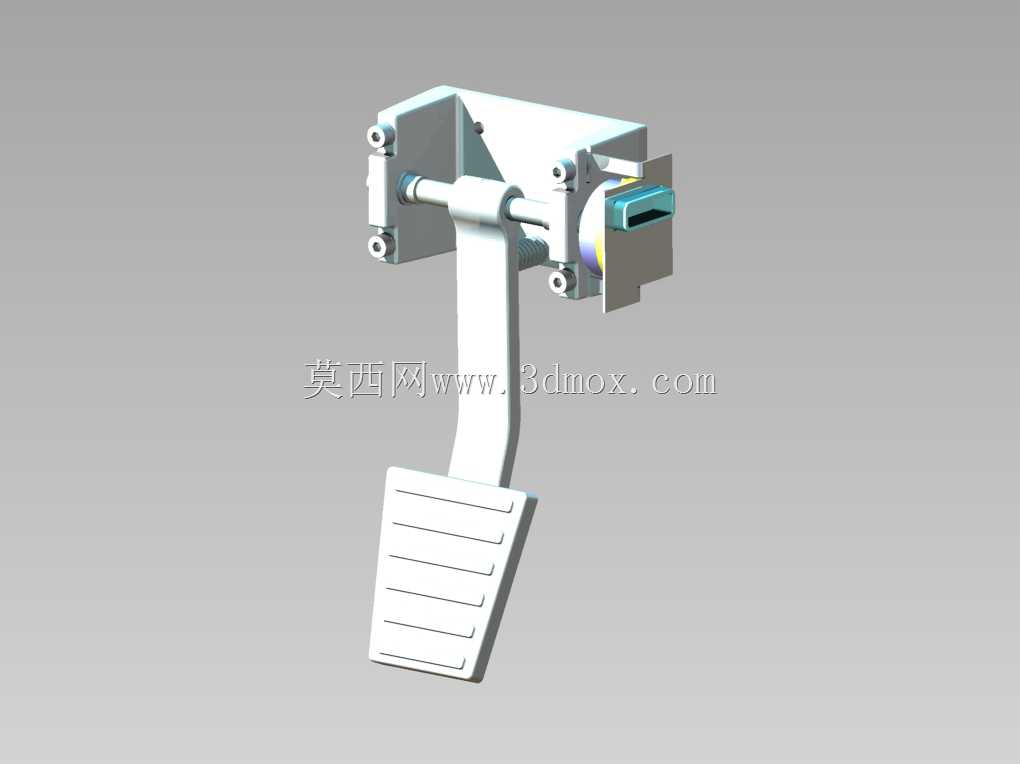

　　这套电位传感式油门踏板总成，面向乘用车辆、小型工程作业车辆的驾驶舱操控系统开发，核心作用是把驾驶员脚部施加的踩踏角度变化，线性转化为电位传感器输出的可变电信号，传递给整车动力控制单元，以此匹配发动机节气门开度或者电机动力输出扭矩，替代传统老式拉线式油门的机械传动路径，消除拉线卡滞、回程旷量、长期磨损后信号偏移的常见故障。整套总成采用分体爆炸式结构排布，所有零部件的装配关系、配合间隙都在三维结构中完整还原，拆解后可以清晰看到五大核心模块：带防滑纹路的压铸踏板臂、转轴支撑组件、圆柱复位扭簧、环形电位传感器、激光切割成型的金属安装支架。

　　从实际装车边界来看，安装支架采用折弯钣金工艺加工，预留四个对应车身前围钣金的固定孔位，孔位间距适配主流紧凑型车型驾驶舱内侧的安装点位，支架侧边翻边做了加强筋处理，避免长期踩踏受力出现支架形变；踏板臂踩踏行程覆盖常规民用车辆0到30度的转角范围，踏板表面的横向防滑条纹做了凸起处理，鞋底接触时不会出现侧向打滑，踏板臂的长度按照人体工程学调校，脚跟着地时脚踝转动的发力区间贴合日常驾驶踩踏习惯，长时间操控不会出现脚部疲劳。

　　结构设计思路上，转轴部位采用耐磨衬套贯穿支撑，踏板臂和转轴之间做了防转扁位定位，踩踏转动时扭矩直接传递到转轴末端，转轴另一端和电位传感器的转动轴同轴对接，转动过程中传感器内部的电刷在电阻轨上滑动，输出连续变化的电压信号；复位弹簧套在转轴中段，踏板失去下压力时弹簧提供稳定的回弹力，带动踏板回到初始怠速位置，弹簧两端分别卡接在支架卡槽和踏板臂的限位凸台上，反复踩踏数十万次也不会出现弹簧脱轨。电位传感器外侧设置了防护端盖，阻挡驾驶舱内的灰尘、水渍侵入传感器内部，避免电阻轨磨损接触不良。

　　整套结构的所有紧固件都采用标准六角螺栓与防松螺母，装配时不需要特殊定制工装，售后维修场景下可以单独更换传感器或者弹簧组件，不需要整体替换踏板总成；各个运动部件之间预留了合理的活动间隙，低温环境下塑料件轻微收缩也不会出现转动卡滞，支架上还预留了传感器线束的走线卡扣位，线束顺着支架侧边排布固定，不会和周边驾驶舱内饰件发生运动干涉。
