华夫饼堆叠输送1.5英寸不锈钢管体

　　这套筒体结构面向食品加工产线里华夫饼冷却后堆叠整理工位的配套杆件需求，整体采用1.5英寸规格无缝不锈钢管作为主体承载段，表面做镜面抛光处理，既满足食品车间频繁水洗、接触弱酸类清洁试剂的防腐要求，也能避免饼屑、糖粉在筒壁残留挂壁，日常运维时直接用高压水枪冲洗即可完成清洁，不需要额外拆解主体结构。

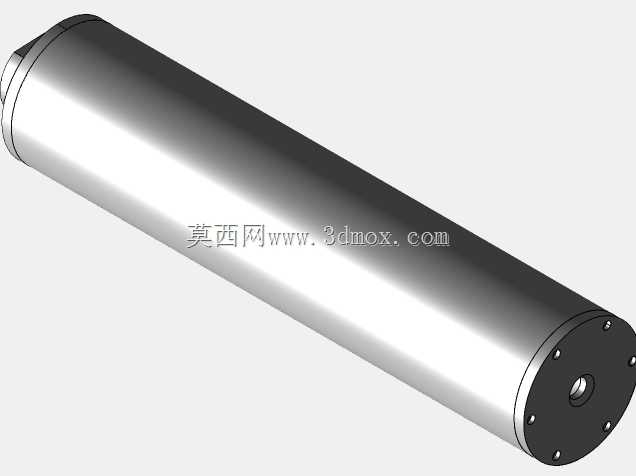

　　从实际工位布局来看，该管体横向架设在堆叠工位的两侧机架支座之间，一端的黑色端盖上预留了中心轴孔与周向均布的六个安装螺孔，中心孔用于穿入驱动转轴，和产线主传动链的同步带轮或者减速电机输出端对接，周向螺孔则用来把端盖和管体内部的衬套锁紧，保证传动扭矩可以平稳传递到整根筒体，运转时不会出现管体和端盖相对打滑的问题；另一端做了收口限位结构，装配时直接卡入机架侧的带座轴承内孔即可完成径向定位，不需要额外加工复杂的连接法兰，现场拆装更换的耗时可以控制在十分钟以内。

　　设计阶段首先核算了管体的壁厚参数，1.5英寸管径下选用1.5mm壁厚的卫生级不锈钢管，整根筒体的自重控制在合理区间，既不会因为刚性不足在长跨度架设后出现中部挠曲变形，导致输送面跳动蹭到下方的华夫饼坯，也不会因为自重过大给两端轴承和驱动电机增加额外负载。端盖部分采用硬质阳极氧化的铝合金材质，和不锈钢管体接触的位置做了台阶止口，装配时止口完全嵌入管体内孔，保证端盖端面和管体轴线的垂直度公差控制在0.05mm以内，高速运转时的动平衡表现更好，不会出现异常振动。

　　安装边界方面，筒体两端的轴伸段长度预留了30mm的调节余量，适配不同宽度的堆叠工位机架，机架支座的安装孔位可以沿着横向滑槽微调，张紧同步带的时候不需要挪动筒体主体，只需要调整电机侧的安装位置即可。筒体的圆柱面作为和华夫饼堆叠料架接触的导向面，加工时全程做了圆角倒钝处理，所有棱边的R角不小于R2，不会刮伤食品接触的包装材料或者饼体表面。在产线联动逻辑里，这根管体作为堆叠工位的承托导向件，当冷却完成的华夫饼逐片落到料架上时，管体随驱动端做低速间歇回转，带动料架逐格下移，让每一片华夫饼都能平整叠放，不会出现偏位、塌摞的问题。

　　结构建模时把管体、两端端盖、紧固螺钉、中心衬套都做了独立的零件拆分，工程图里可以直接导出各件的加工尺寸，不锈钢管段直接采用标准卫生级管下料，只需要在两端车内孔止口即可完成加工，不需要定制特殊型材，加工成本低，备件替换时通用件采购周期短，完全适配食品加工厂连续生产的运维需求。
