食品级卫生型皮带输送终端机构

　　该套机构面向食品、饮料、乳制品等对卫生等级要求较高的连续生产场景，布置在包装线或加工线末端，承担产品平稳输送、工位转接以及末端整理功能。整机采用开放式框架布局，主体承载件以不锈钢型材和折弯板件为主，减少水平积水面与封闭死角，日常冲洗时污水可直接沿支腿和框架斜面排走，能够配合车间CIP在线清洗流程完成表面清洁。

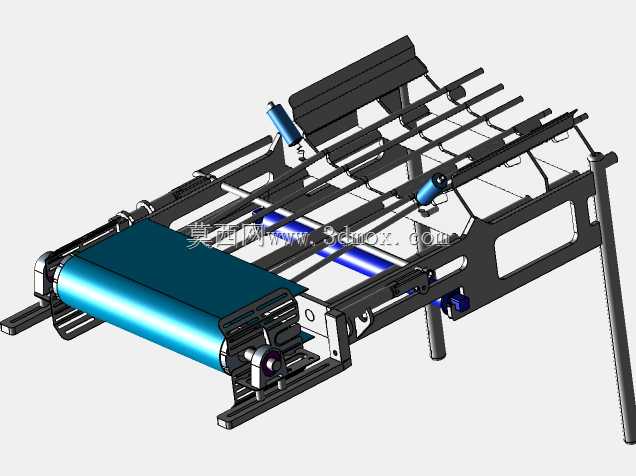

　　从结构组成看，前端为蓝色食品级皮带输送段，主从动辊筒张紧皮带，下方配置驱动单元与张紧调节结构；皮带两侧设置导向挡边，防止软包装、盒装或托盘类产品在输送过程中偏出。机架向后延伸出多根平行导向杆和可调挡架，可根据产品外形宽度、高度进行位置调整，使物料在进入终端前完成居中、分流或排队。蓝色柱状元件为气动执行件，用于挡停、推料或限位动作，配合生产线节拍实现单工位放行。

　　建模时将机架、辊筒、皮带、轴承座、气动元件、支脚和调节件分层装配，便于后续在总图中检查干涉。支腿采用独立可调脚杯支撑，安装时可依据现场地面高度微调水平；框架侧面预留安装孔和长圆孔，方便与前段输送线、检测设备或包装主机对接。设备宽度方向以皮带有效输送面为核心边界，两侧留出驱动和张紧维护空间；长度方向覆盖输送段与终端导向段，上方挡杆高度需结合产品最大轮廓设定，避免压料。

　　设计思路上优先保证卫生性、可调性和维护便利性：皮带下方设置承托板，防止长距离输送下垂；辊筒端部采用易拆装结构，更换皮带时无需大面积拆解机架；气动元件布置在机架外侧或上方，远离物料接触面，同时减少清洗水长期积存。三维结构完整表达了杆件连接、螺栓固定、辊筒支承和挡料位置关系，可用于输送线方案布置、结构校核、非标改型以及与前后设备的接口确认。现场落地时还需结合产品重量、输送速度和清洗方式校核机架刚度，并确定驱动功率、皮带材质及气动控制点。
