不锈钢304冷冻库门重型铰链总成

　　该铰链总成面向低温冷库、速冻车间、冷藏柜及食品加工洁净区域的重型门扇工况，承担门扇与门框之间的转动连接与载荷传递。整套结构采用304不锈钢材质，表面按3A卫生设计与#4食品级表面处理，表面连续、易冲洗、无积污死角，能够耐受潮湿、盐雾、消毒剂及频繁擦洗环境，避免普通碳钢铰链在低温高湿条件下生锈、卡滞或污染食品接触面。

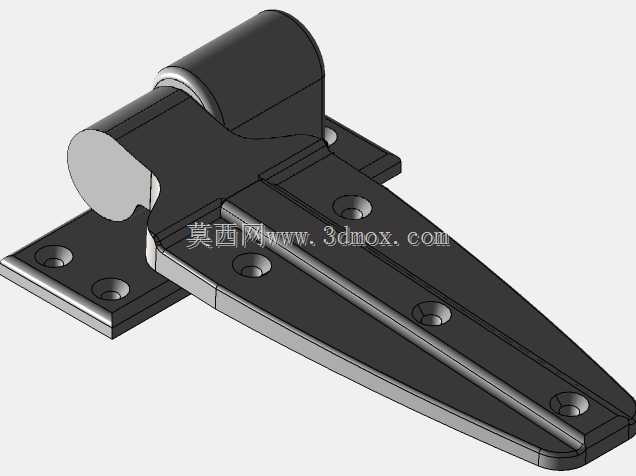

　　从功能上看，产品属于重载悬臂式门铰链。长条形铰臂通过多颗紧固件与门扇侧连接，增大了受力跨距，使门扇自重、开关冲击和密封压紧力能够沿臂体分散传递；立式铰轴与安装座构成回转副，安装座直接固定在门框或设备立柱上，形成稳定支撑。臂体与铰轴之间的过渡区域做了加强处理，根部截面增厚并圆滑过渡，用于降低应力集中，适应冷库门较厚、保温层较重、密封条预紧力较大的实际情况。

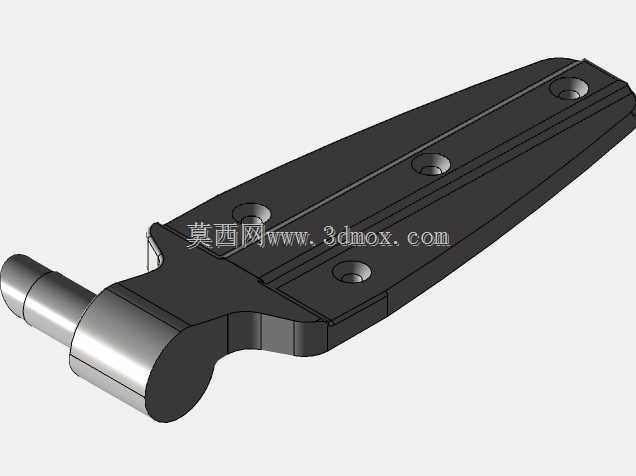

　　设计思路上，模型重点表达了装配关系而非单一零件：安装座背板预留固定孔位，铰臂上布置门扇连接孔，销轴区域体现同轴回转关系，衬套位置对应蓝色超高分子量材料。超高分子量衬套位于转动摩擦副内，具有低摩擦、耐磨损、自润滑倾向和低温韧性好的特点，可减少金属直接接触，降低开关门阻力，并在长期使用中抑制铰轴咬伤与异响。对于需要定期冲洗的食品厂冷库，这种材料还能在水汽和清洁剂环境下保持较稳定的尺寸与摩擦性能。

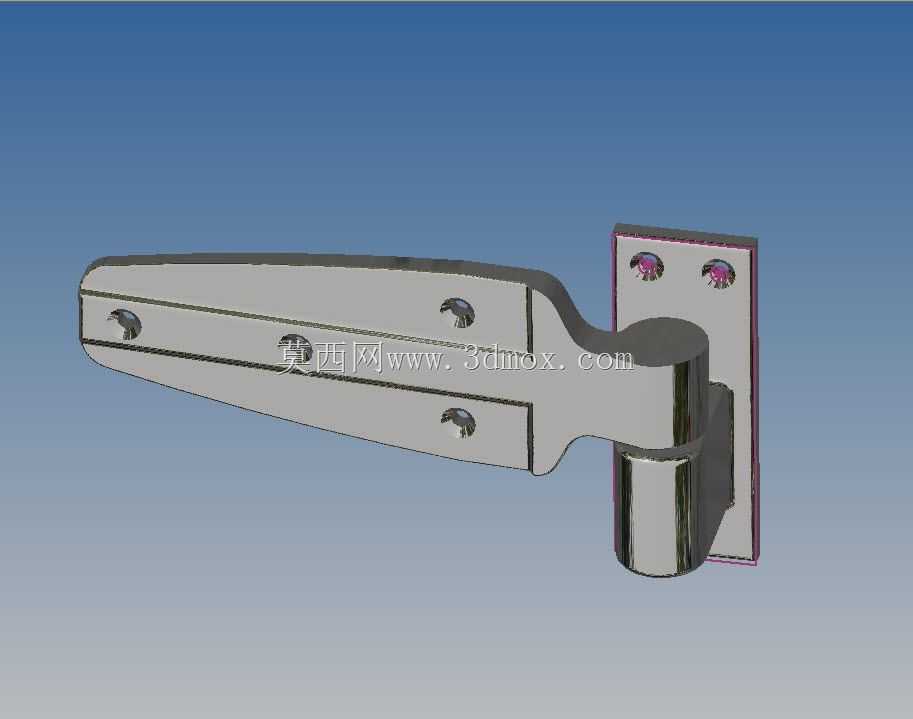

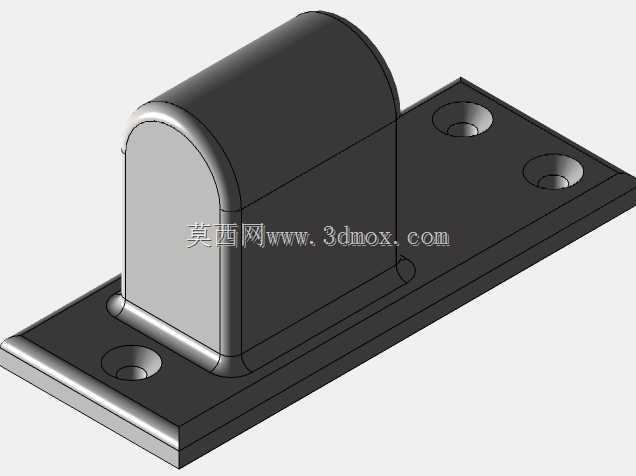

　　外形与安装边界方面，铰臂呈狭长板状，向门扇方向延伸，适合安装在门体侧边外侧；安装座为竖向矩形板，贴靠门框立面，两个固定孔沿高度方向布置，便于承受门扇产生的倾覆力矩。建模时需关注背板与门框贴合面、铰臂与门扇贴合面的平面度，以及销轴中心线与门轴旋转中心线的重合度。若孔位或同轴度偏差过大，门扇会出现下垂、密封条压缩不均、开关卡涩等问题。

　　在实际选型与布置中，应根据门扇重量、门厚、开门角度和密封压力确定单门铰链数量。重型冷冻门通常不只依赖一个铰链承载，需沿门高多点布置，使每个铰链分担竖向载荷与水平拉力。安装座背后应保证足够刚度的门框加强板或型钢支撑，避免螺栓拉脱；铰臂与门扇之间也宜设置预埋加强板。三维装配时可将门体绕销轴轴线做旋转干涉检查，确认开门过程中铰臂、螺栓头、门框保温层和门边密封条之间不发生碰撞，并核对最大开启角度是否满足物料搬运和人员通行需求。
