卧式直联离心泵撬装成套机组结构

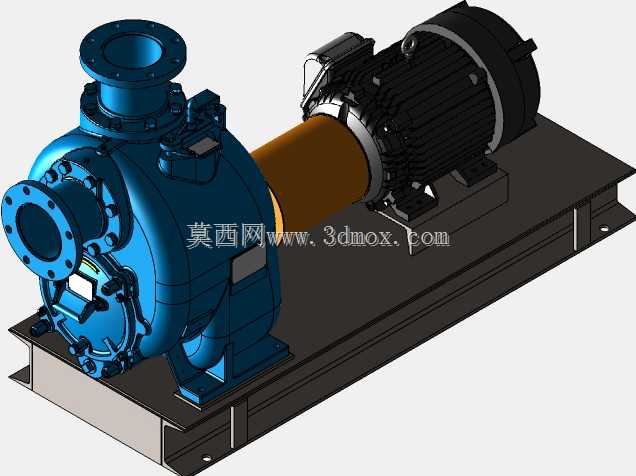

　　该套卧式直联离心泵撬装结构主要面向工业循环水、市政给排水、暖通空调水系统、化工流程补液及一般洁净流体输送场景，泵体与驱动电机通过中间联轴器段同轴布置，整体固定在焊接型钢公共底座上，现场就位后只需对接进出口管路、完成地脚固定和电气接线即可投入运行，减少分散安装时的找正工作量。从三维结构看，泵端采用蜗壳式离心流道，顶部设置大口径法兰接口作为出口，轴向侧部布置进口法兰，泵盖通过周向均布螺栓与泵体连接，检修时可拆开前端盖体取出叶轮、密封件和轴套，不必整体拆卸进出口管线。蜗壳外侧铸有加强筋和支承脚，既承受水压产生的径向载荷，也把泵体重量和运行振动传递到底座。泵轴与电机轴之间保留联轴器安装空间，图中棕褐色段对应联轴器及护罩区域，

　　这种布置相比皮带传动省去了张紧调节和带轮换型，传动效率更高，轴向尺寸更紧凑；联轴器外设置防护结构，避免运转时人员触及旋转件，也能在一定程度上阻挡灰尘和飞溅物。电机选用卧式脚座安装形式，机座散热筋、接线盒、端盖和风扇罩均按实际外形建模，电机底脚通过螺栓压接在底座加工面上，后期维护时可松开电机固定螺栓微调轴向位置，方便拆装弹性垫和重新核对同轴度。公共底座采用槽钢或焊接钢板拼合而成，顶面预留泵脚、电机脚的安装孔位，梁体之间形成连续刚性框架，能够抑制泵组启停时的扭转和横向振动；底座下部留出叉车搬运和地脚螺栓穿装空间，边缘轮廓与泵、电机外轮廓保持安全间隙，便于现场布置排水沟、减振垫和混凝土基础。建模时需要重点控制几条边界：

　　进出口法兰的方位和公称通径决定管线对接方向，泵轴中心高与电机轴中心高必须一致，联轴器两端半联轴节的间距要符合弹性件压缩量要求，底座总长则覆盖泵体前端盖到电机风扇罩的完整长度，宽度方向在接线盒和泵体排气、泄油口外侧留出操作空间。结构细节上，泵体顶部可设置排气螺塞，低位设置泄放口，轴承箱部位保留润滑和观察位置，机械密封或填料密封区域在泵盖中部形成独立检修段。对于选型和布局人员，这套模型可直接用于泵房设备排布、基础图校核、管路应力分析前置参考，也能检查吊装空间、联轴器护罩拆装距离以及电机接线盒朝向是否与现场通道冲突。整体设计思路是在保证水力性能的前提下，把泵、传动、电机和底架整合为一个运输与安装单元，使设备在工厂内完成主要装配和对中，现场施工更可控，后期易损件更换路径也更清晰。
