冷库冷风机蒸发器管路布局设计

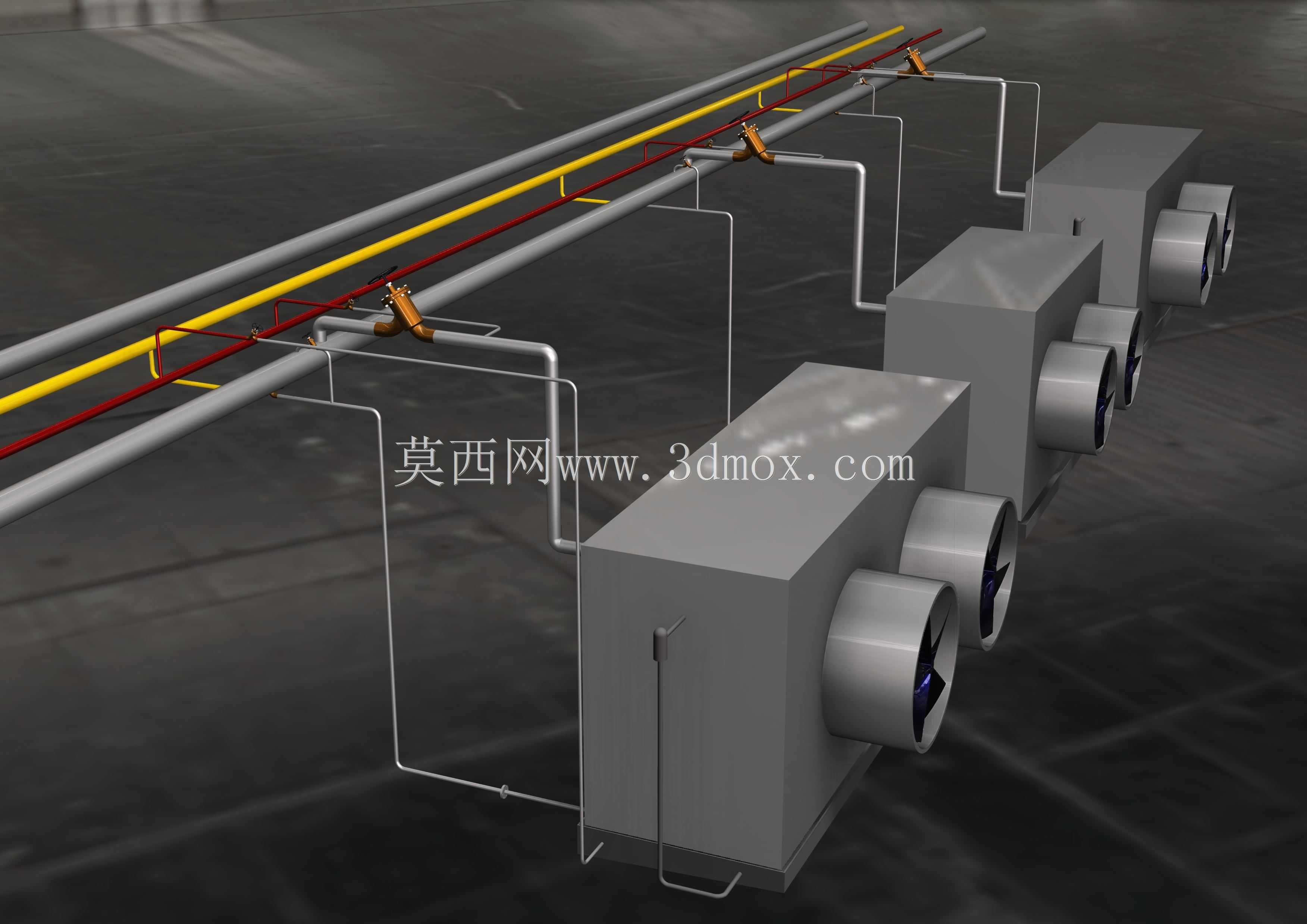

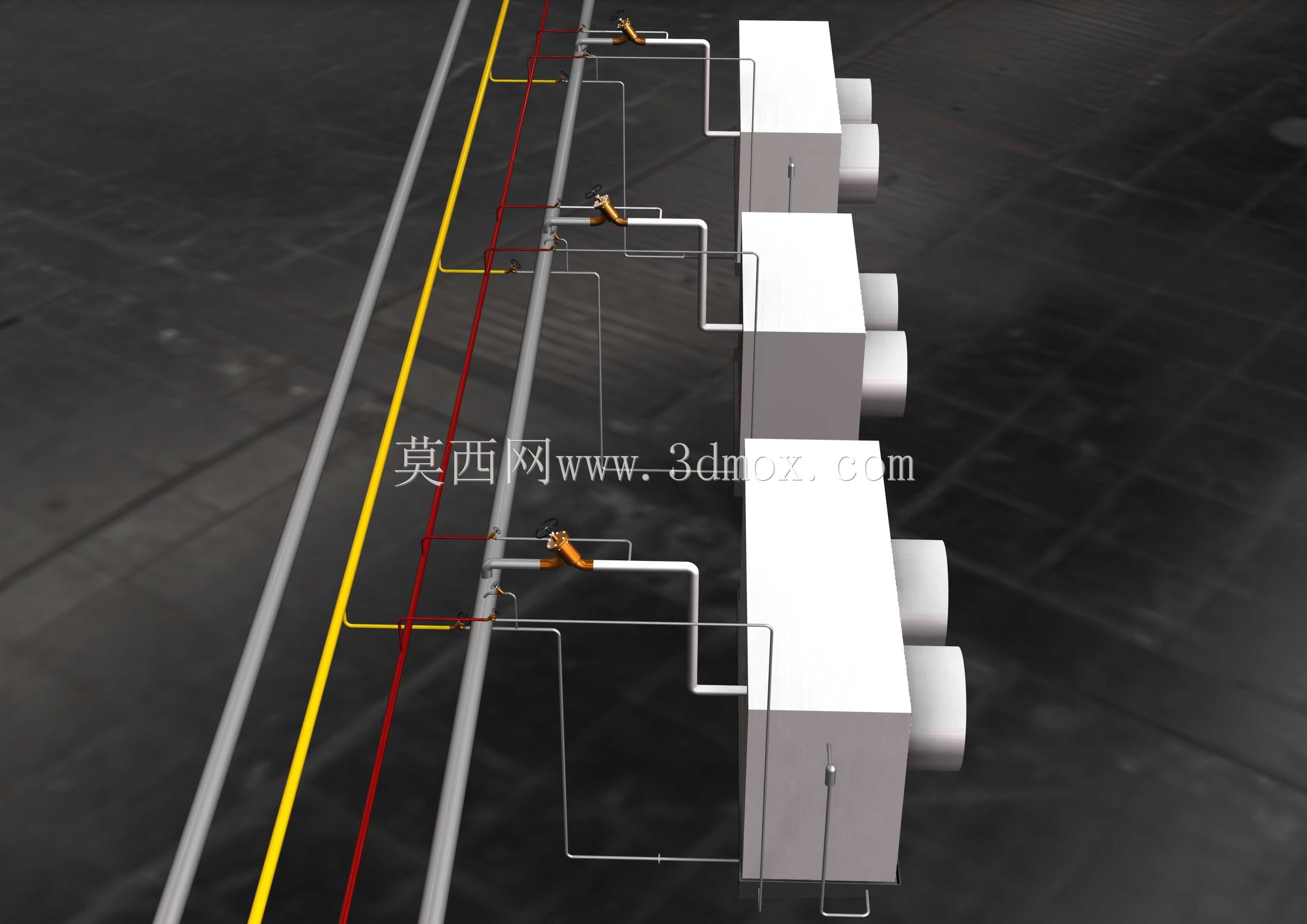

　　这套三维模型呈现的是冷间顶部集中布置的强制对流蒸发冷却单元，常见于食品加工冷库、低温分拣间、冷链仓储库以及需要维持恒定低温的工艺房间。设备本体采用箱式壳体加轴流风机的结构，风机从冷间吸入空气，空气横向掠过内部翅片换热管束后被重新送出，在库内形成持续循环，使货物区温度保持均匀。多台冷风机沿库房纵深方向排布，能够覆盖较大的冷间面积，避免单台设备送风距离不足造成局部温差。

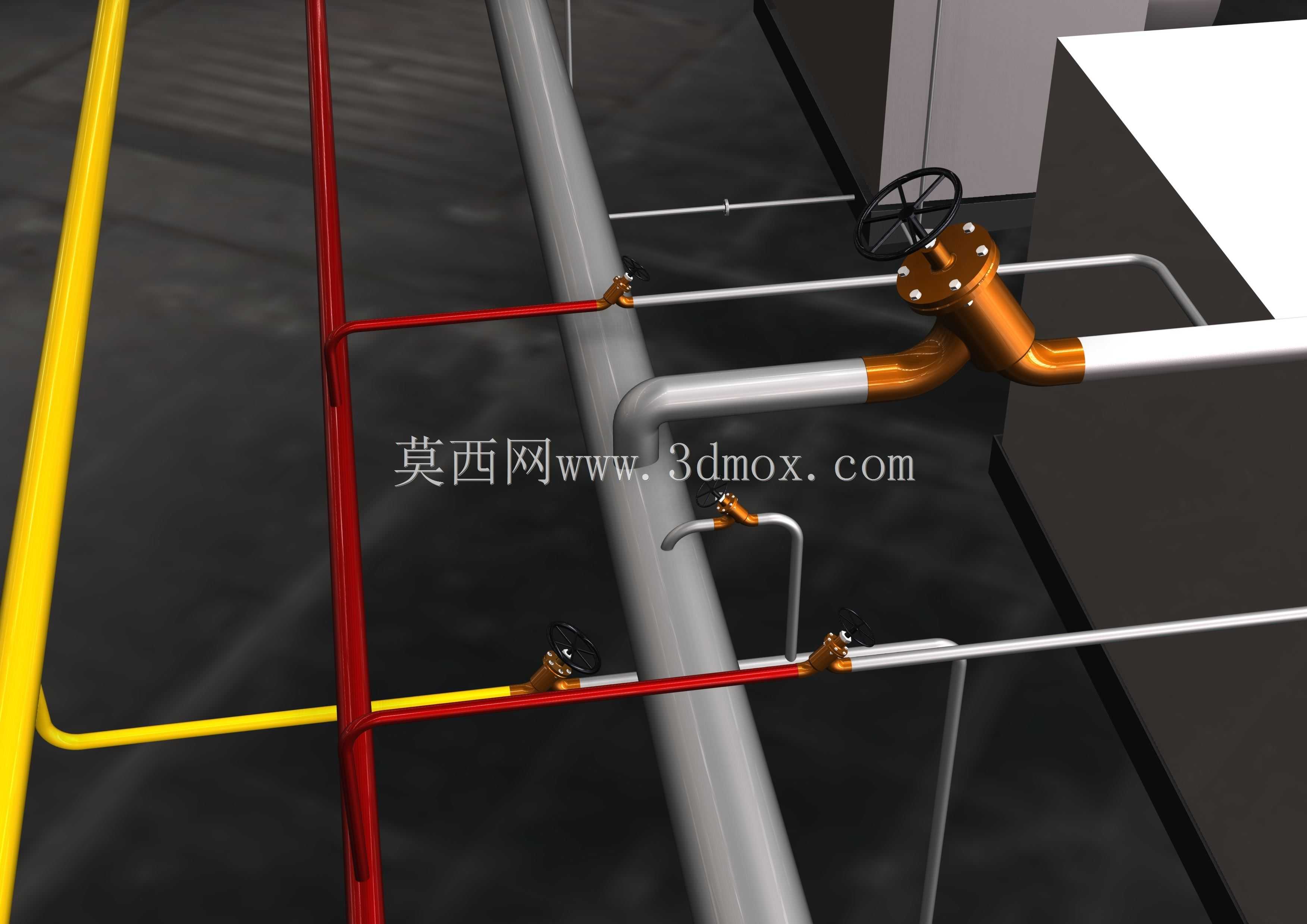

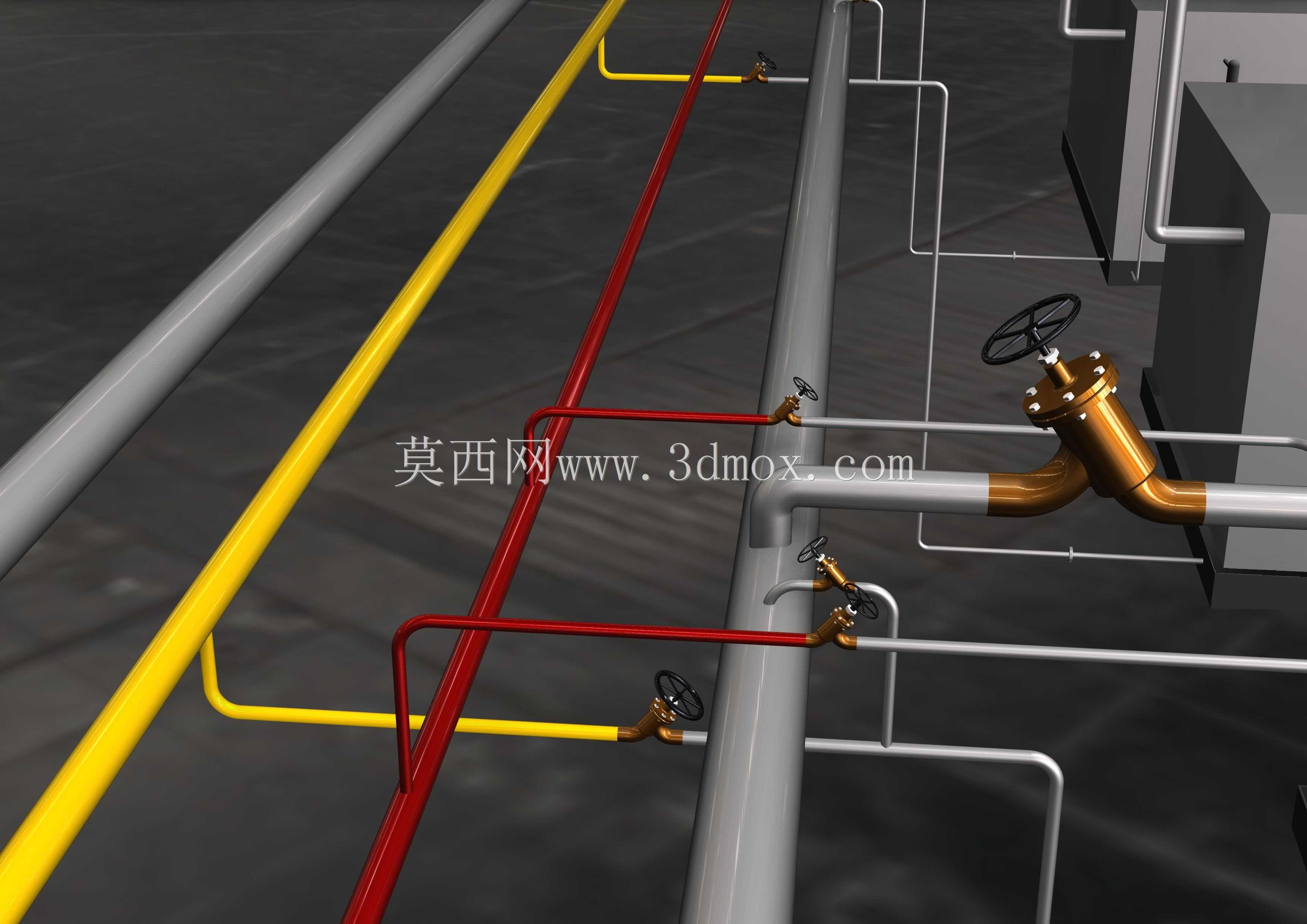

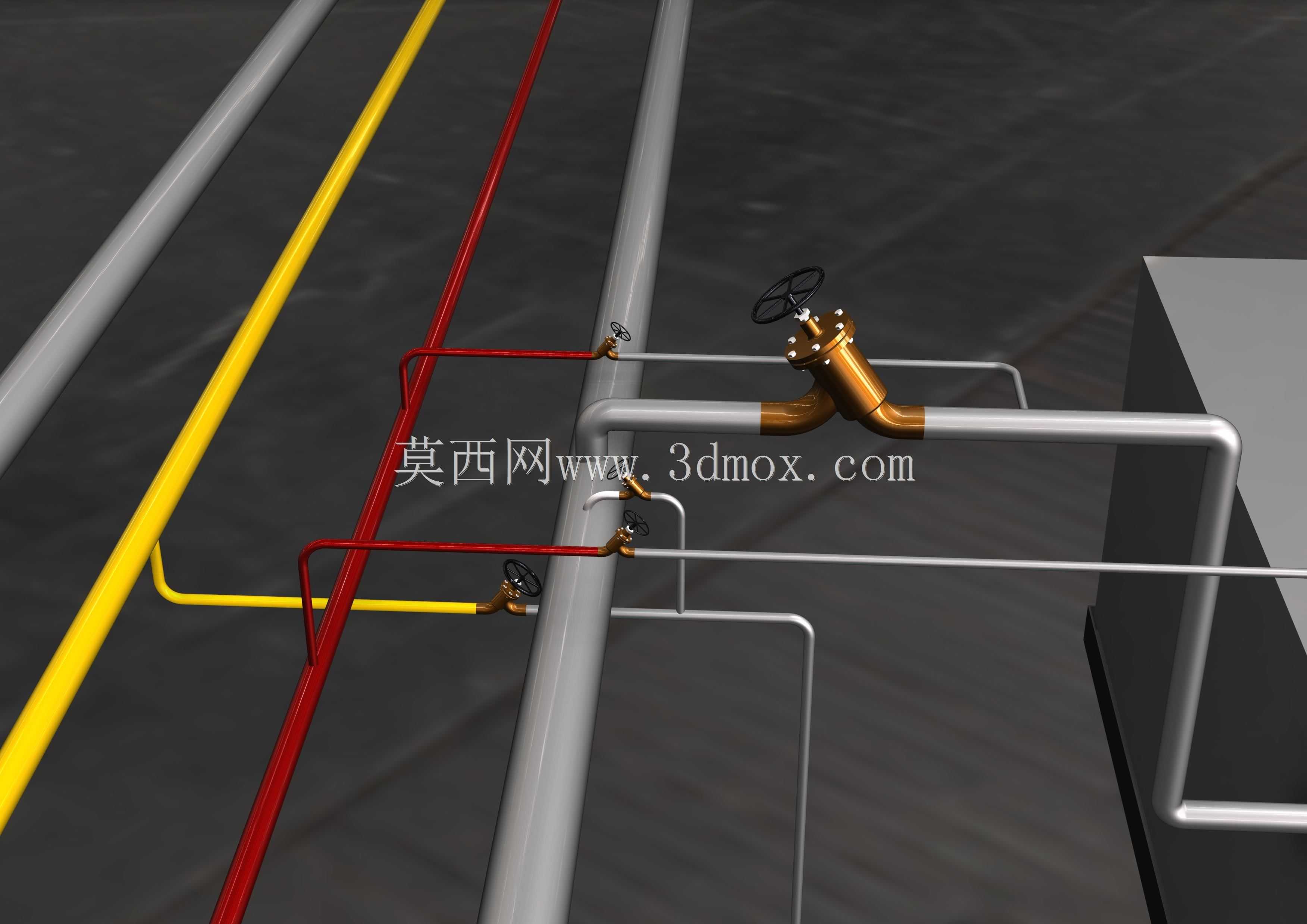

　　从结构表达上看，模型重点还原了蒸发器机组与外部制冷管线的连接关系。顶部并行敷设的供液、回气和融霜相关管线沿设备排列方向延伸，再通过支管分别接入每台冷风机。管线在机组附近设置弯头、支吊架和阀件连接段，既保证制冷剂能够分配到各换热单元，也为检修时的关断、隔离和操作留出空间。工程布置中，这类管路不能只按最短路径连接，还需考虑回油顺畅、管道坡度、支管避让、保温层厚度以及阀件操作高度。模型中将管道抬升、下弯和水平段的关系表现出来，有利于在深化设计时检查管线与机组、梁底、照明桥架及库顶构件之间的净距。

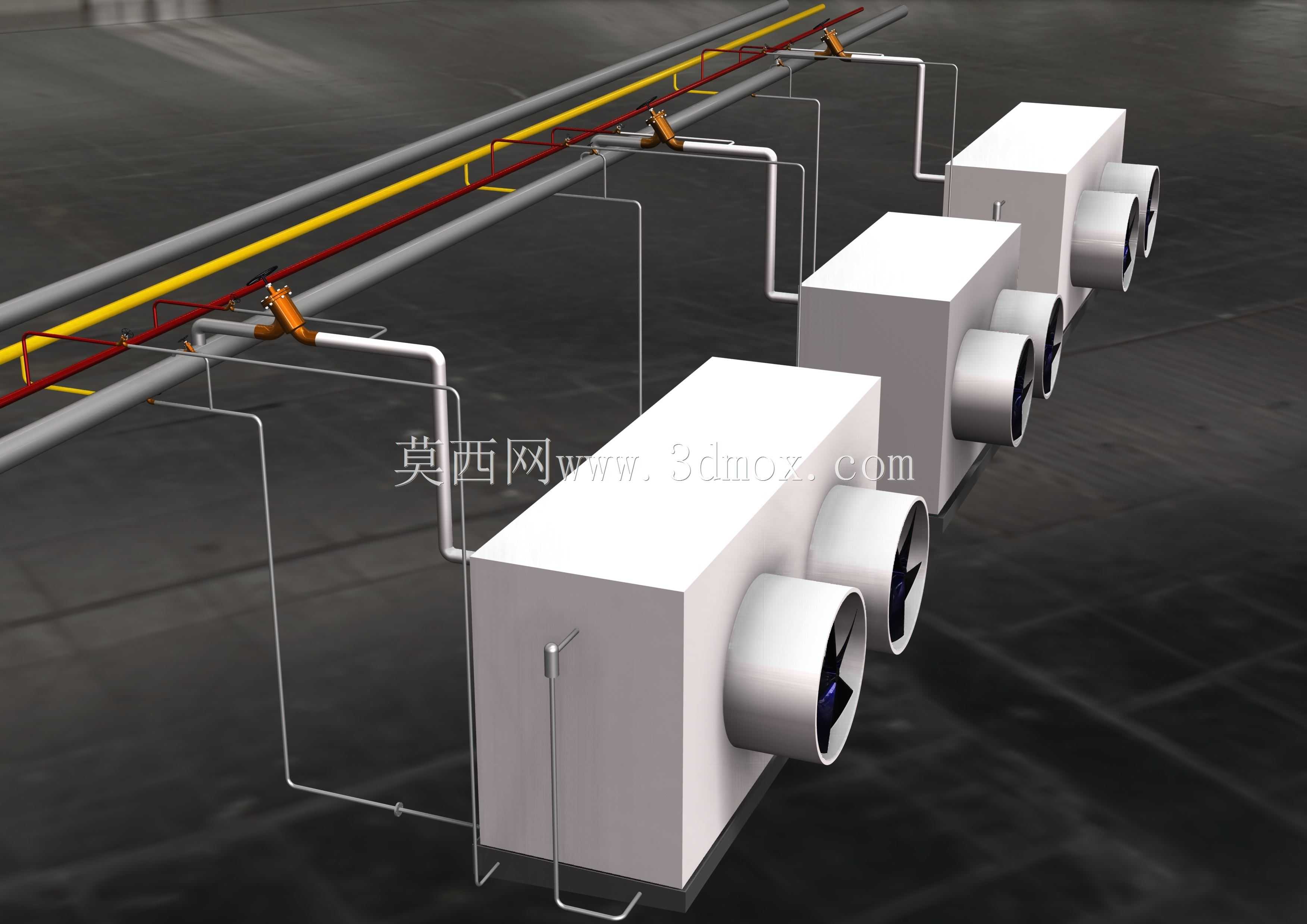

　　蒸发器壳体外形近似长方体，风机圆筒段从出风侧伸出，安装时通常背靠墙体或贴近库顶指定位置。设备背后需要预留接管和检修空间，风机前方不能被货架、立柱或堆货遮挡，否则送风射流会受阻。多台并列布置时，机组间距应兼顾气流组织和吊装维护，管道支架则需固定在可靠的库体结构上，不能将荷载直接传递到机组接口。对于低温工况，壳体下方、接管位置和排水区域还要结合融霜水排放进行配套设计，模型所表达的接口方位可作为管路预制和现场放线的参考。

　　设计思路上，该方案把换热设备、输送管线和阀组作为一个完整系统建模，而不是孤立绘制单台冷风机。通过三维方式检查，可以直观看到主管高度、支管走向、风机朝向和设备排列是否协调，也能提前发现管道交叉、操作空间不足、机组开门维护受限等问题。对于结构设计人员，可据此核对吊点、支架和承载边界；对于制冷系统设计人员，可进一步校核流量分配、管径选择和管路阻力；对于现场安装人员，则能依据模型理解每台蒸发器的接管顺序与安装层次。整体模型以工程布置为核心，突出了冷库蒸发系统在真实空间中的装配关系。
