工业立式储料仓带护笼直爬梯结构

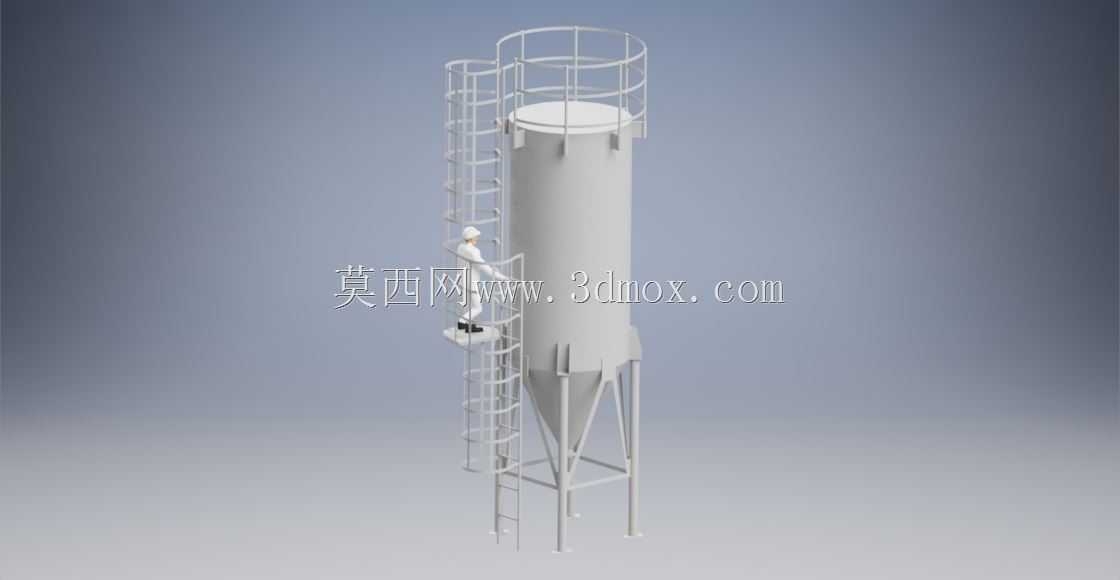

　　该结构对应散料暂存与定量给料环节中常见的立式筒仓设备，整体由上部圆柱形储料筒体、下部锥形集料斗、四柱支撑框架、外侧直爬梯及顶部环形检修护栏组成，适用于塑料粒子、粉体辅料、粮食谷物、化工颗粒等流动性较好散状物料的车间中转储存。

　　从现场布置角度看，这类料仓通常安装在混料车间、注塑生产线或配料工段上方，物料通过气力输送或斗式提升送入仓顶进料口，暂存后依靠重力经锥斗底部出料口进入下方喂料机、计量秤或输送管路。圆柱段提供主要储料容积，锥斗采用收缩结构，可减少物料架桥、残留和偏析；锥角设计需要结合物料安息角与摩擦特性，保证排料连续顺畅。支撑框架将仓体抬离地面，为出料阀、软连接、振动器或给料装置预留检修空间。

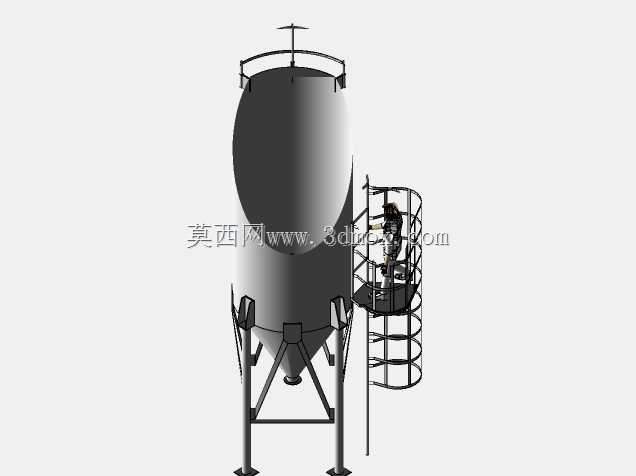

　　模型中爬梯沿仓壁外侧竖向布置，并配置连续护笼，满足人员到达仓顶检查进料口、除尘接口、料位计和护栏附件的通行需求。梯梁、踏棍、护笼箍圈与仓壁连接支座均有明确空间关系，便于在详细设计时校核人员载荷、连接间距和检修平台高度。仓顶环形护栏围绕人孔或检修区域设置，可降低高处作业风险；若进入实际制造阶段，还需补充踢脚板、平台格栅、仓壁加强圈及接地件等细节。

　　结构设计时不能只按外形建模，需要把装满物料后的静压、物料对锥斗的法向载荷、风载、地震作用及支架稳定性一并考虑。圆柱筒体宜采用薄板焊接，锥斗与筒体交接处属于应力集中区域，通常需要增设加强环或过渡段；支腿之间应布置斜撑，以抵抗偏载和水平力。爬梯与仓壁连接点应避开焊缝热影响区，并保证护笼在人员攀爬方向上的连续防护。

　　安装边界方面，设备占地面积主要由支腿外轮廓决定，高度则包含锥斗净空、筒体储料段、仓顶护栏和爬梯超高层。布置时需在仓顶预留输送管道和除尘排气接口，在锥斗下方保留阀门操作与维护距离，在爬梯侧留出人员上下及安全退避空间。三维模型可直接用于方案评审、设备占位、钢结构支架干涉检查和检修通道验证，也能为后续工程图拆分、板厚展开、支腿预埋件定位提供直观依据。
