挤出成型多孔铝质蜂窝芯板结构

项目分类:铝型材 发布时间:2022-07-30 ID:685178
  • 挤出成型多孔铝质蜂窝芯板结构
  • 挤出成型多孔铝质蜂窝芯板结构

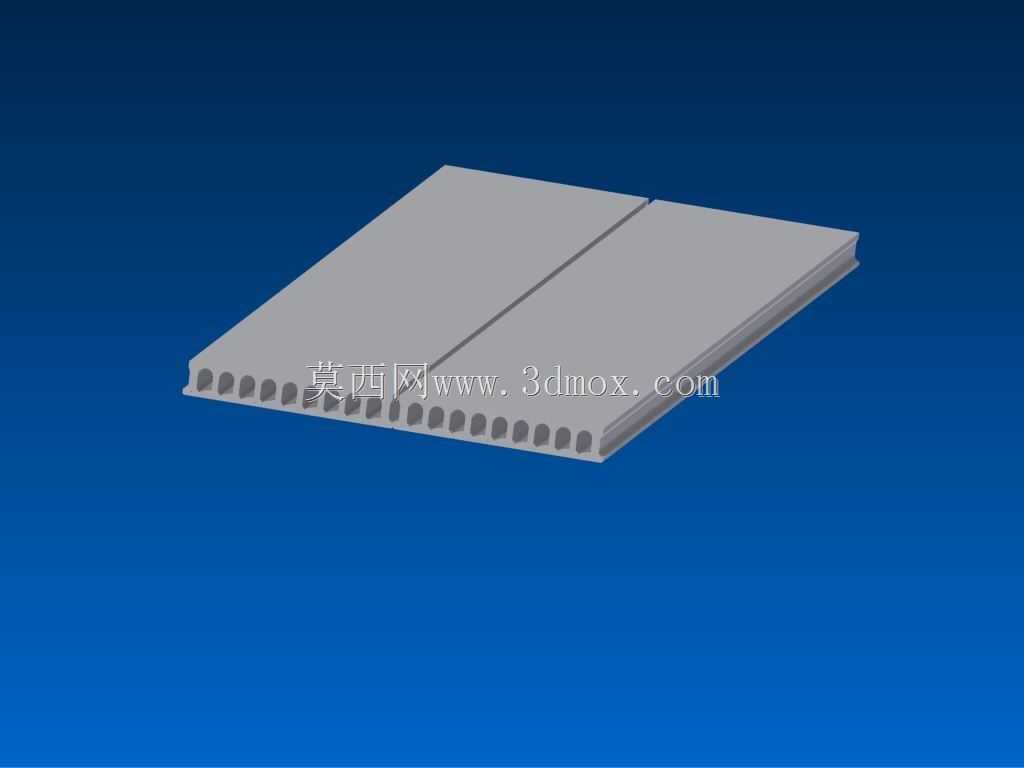

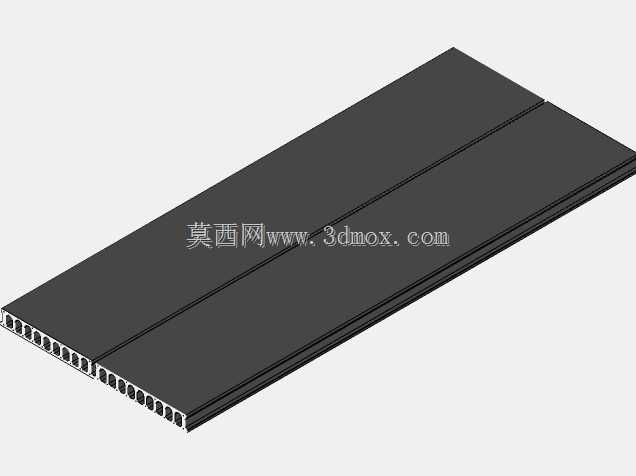

  这款多孔挤出芯板属于连续挤出工艺成型的轻量化夹芯基材,整体为平直矩形板状构型,板体沿长度方向贯通排布多组等距圆形微孔,孔道轴线与板材长边走向完全平行,板材上下侧为连续平整的实心薄壁面层,侧边预留薄型搭接凸边,两块芯板可沿侧边拼接缝完成拼合,适配大面幅夹芯构件的组配需求。这类芯材最早依托热挤铝型材工艺开发,后续也衍生出塑料、复合材质的同构型产品,目前在轨道交通车厢内饰隔墙、通信户外机柜内衬层、洁净室围护夹芯板、新能源设备舱隔热基板、轻量化方舱壁板内部作为核心承力芯层使用,替代传统实心板材可在保证板面抗弯刚度的前提下,将构件整体自重降低六成以上,贯通孔道既可以作为布线走线的预置通道,也可填充吸音棉、隔热芯材实现隔声、保温的附加功能,

  部分通风工况下还可直接作为均流孔板引导气流均匀通过。建模阶段优先以截面草图驱动特征完成主体构建:先绘制板材端面轮廓,精准定位每一个圆孔的圆心位置、孔径大小,同步绘制上下壁面、侧边搭接凸台的截面线条,约束所有孔位间距均匀、孔边与板材外壁保留均匀的壁厚余量,避免挤出生产时出现壁面厚薄不均、出料变形的问题,完成全约束截面后沿板材长度方向执行拉伸凸台操作,即可生成带贯通孔道的整板实体,侧边拼接位的小凸台直接在草图中同步绘制,无需后续额外做拼接特征。结构设计时需要重点把控几个工程边界:首先是孔间距与壁厚的匹配关系,孔径过大、孔边距过小会导致挤出后冷却阶段孔壁塌陷,孔径过小则会提升挤出模头的加工难度,同时减重效果达不到设计预期;

  板材总厚度通常根据使用场景的抗弯需求选定,薄板款适配机柜内衬、装饰夹芯场景,厚板款可作为设备承载平台的基板使用,长度方向可根据挤出生产线的出料能力按需裁切,现场安装时侧边凸边嵌入相邻板材的凹槽内,打胶或者采用拉铆钉固定即可完成大面幅拼接,板面平整度远高于手工拼接的蜂窝芯材。和传统胶粘蜂窝芯相比,一体挤出的多孔芯板不存在胶层老化脱粘的隐患,整体防潮、耐腐蚀性能更优,在高湿、有轻度腐蚀的通信基站、户外设备舱场景下长期使用不会出现芯层分层脱落的问题,孔道两端可根据需求加装封堵塞件,避免粉尘、虫类进入孔道内部堆积,三维建模过程中所有孔位、壁厚参数均参照挤出成型的工艺公差设定,预留好后续组装、面层复合的安装余量,可直接导入装配体完成夹芯板材的整套结构校验。
