链传动牵引式小型农用播种作业机具

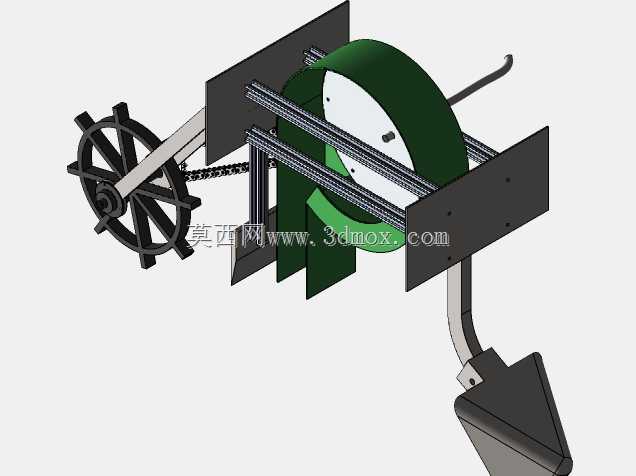

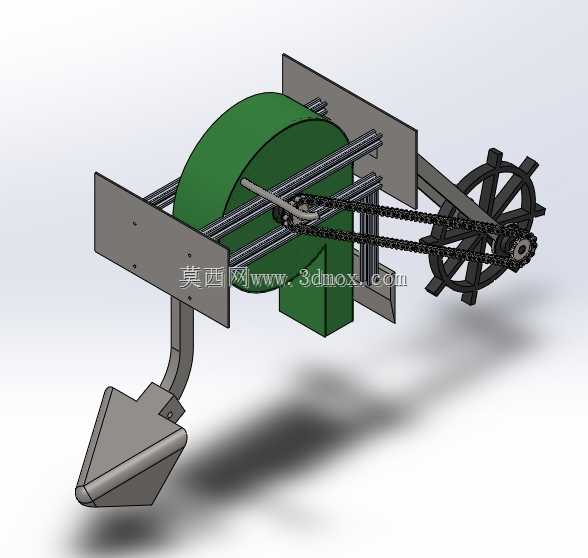

　　这套小型播种作业机具主要面向小块农田、山地丘陵地块、菜园整地播种以及农机教学演示场景，整体采用牵引式布局，可挂载在小型动力行走设备后方，随行进同步完成开沟、排种、覆土相关作业，替代人工撒播与手工点种，降低小地块农作的劳动强度。整机结构围绕行进动力传递展开，后侧布置带辐条的支撑地轮，地轮轴端安装链轮，通过双排链条将行走转动传递至中部排种轴，机具前进时地轮与地面接触滚动，无需额外配置动力源即可驱动排种部件运转，行进速度与排种节奏直接绑定，能够保证株距均匀，避免停机漏播或滑移导致的播种密度偏差。机架主体采用两根平行横向钢梁作为主承载梁，梁上通过螺栓固定多块立式安装板，安装板预留阵列孔位，可根据作业需求调整排种组件、

　　开沟部件的横向位置与安装高度，适配不同行距的作物播种要求；各板件与横梁之间采用可拆卸连接，拆解后可单独更换磨损件，也方便调整传动链条张紧度。机具前侧下方配置弯臂式开沟犁头，犁头采用尖楔造型，入土后可向两侧分土形成种沟，弯臂向上延伸连接机架，臂身预留高度调节空间，通过改变安装位置可控制开沟深度，适配不同作物种子的覆土厚度要求；犁头工作面做平滑过渡，减少土壤粘附与行进阻力。中部绿色护罩内部为排种核心区域，护罩既遮挡外部泥水、秸秆碎屑进入排种机构，也对内部种箱、排种轮形成防护，作业时种子暂存于种腔内部，排种轴带动取种部件按固定间隔将种子送入下方导种通道，最终落入开沟犁开出的种沟内，机具后侧配套的覆土结构可在行进中将两侧土壤回填覆盖种子。

　　传动系统采用链轮链条组合，地轮侧链轮与排种轴链轮齿数匹配对应播种株距，链条侧边设置张紧调节位置，长期使用出现链条松旷时可调整轴距补偿伸长量；地轮轮缘设计凸起抓附结构，在松软泥土地面行进时可减少打滑，保证排种动作与行走距离的同步精度。安装边界方面，整机横向宽度适配单行小行距作业，牵引连接点位于机架后侧上方，挂接时需保证机具整体处于水平状态，开沟犁尖最低点与地轮最低点的高度差对应开沟深度，机架上方预留的安装平面可拓展添加肥箱、镇压轮等附属部件；各转动轴位均预留轴承安装位，装配时需保证两轴平行，避免链条偏磨，立式板件的镂空与折弯结构在控制整机重量的同时保留足够刚性，作业中承受土壤冲击与牵引拉力时不易出现形变。
